Датчик уровня топлива на ВАЗ 2107 — причины поломки и как его заменить

Для контроля наполненности топливного бака в конструкции автомобиля ВАЗ 2107 предусмотрен специальный датчик, который передает сигнал на стрелочный указатель, находящийся на приборной панели. ДУТ или датчик уровня топлива ВАЗ 2107 предназначен для контроля наполненности бака, и при его неисправности водителю приходится ориентировать на расход по километражу, что не совсем удобно. Исправить ситуацию поможет диагностика устройства, на основании которой будут выявлены причины поломки.

Почему может не показывать датчик

Случаи, когда на ВАЗ 2107 не работает датчик уровня топлива, вовсе не являются редкостными. Что может послужить причиной поломки устройства, знают опытные владельцы семерок. Причем одинаково часто возникают поломки датчика как на карбюраторных, так и на инжекторных моделях ВАЗ 2107.

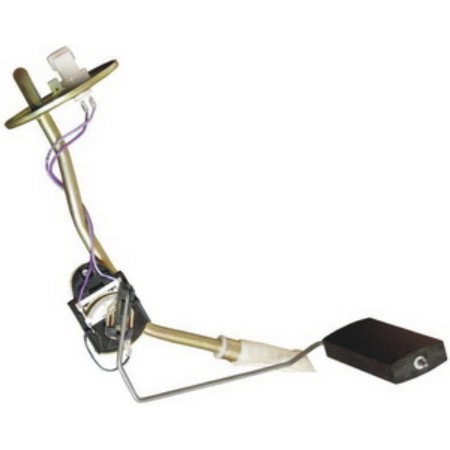

Датчик уровня топлива или ДУТ — это реостат из нихромовой проволоки. Изменение положения подвижного контакта осуществляется при помощи поплавка. Располагается устройство как на инжекторных, так и на карбюраторных моделях внутри бака. Разница лишь в том, что инжекторные семерки дополнительно имеют бензонасос, который расположен рядом с датчиком. Если указатель топлива не работает, значит, высока вероятность того, что возникла неисправность датчика в баке.

Проявляются поломки этого устройства разными способами:

  1. Стрелочный указатель постоянно находится в положении «0».
  2. При движении автомобиля стрелка имеет свойство «скакать», что также говорит о неисправности в системе контроля уровня топлива.
  3. При включении зажигания стрелка на показателе уровня топлива находится на нуле, но при движении через некоторое время начинает функционировать.
  4. Не загорается индикатор(лампочка), который указывает о том, что снижено количество топлива в баке.

Что же становится причиной неработоспособности указателя количества топлива в баке на семерке, нужно разобрать детально, это поможет узнать, с чего начинать ремонтные работы. Причинами возникновения поломок являются:

  • Перегорел предохранитель датчика — этот элемент необходимо проверять в первую очередь, чтобы не пришлось проделывать лишнюю работу. Если сгорел предохранитель, то стрелочный показатель всегда будет показывать «0».
  • Износились дорожки платы — этот вид неисправности напрямую связан с датчиком, на котором стираются дорожки по причине их выработки. Такой вид поломки не считается серьезным, так как устранить его можно легко. Для этого необходимо подогнуть бегунок, чтобы он перемещался по участку дорожки, которая еще не стерлась.
  • При искажении истинного уровня топлива в баке необходимо производить корректировку регулятора датчика. Для решения неисправности понадобится изменить положение штифтов ДУТа. Изменение положения штифта осуществляется путем его перемещения в сторону, пока стрелка указателя не сместится на «1». Стрелка в положении «0» и «1» должна быть неподвижной, а если при установке в эти положения происходит ее перемещение, то необходимо подогнуть штифт соответствующим образом.
  • Окисление контактов ДУТа, что также становится причиной неработоспособности стрелочного показателя. Для устранения поломки понадобится выполнить очистку контактов.
  • Поврежден поплавок датчика — в зависимости от наполненности бака поплавок перемещает подвижный контакт реостата в соответствующее положение. Поплавок представляет собой герметичный объем воздуха. Если нарушается целостность поплавка, то внутрь попадает топливо, что влечет за собой отображение неверных данных.

Только после того, как будет выяснено, почему не работает показатель топлива, можно приступать к соответствующим ремонтным действиям. Однако для выявления поломки понадобится диагностика, провести которую сможет каждый владелец отечественного автомобиля.

Проверка датчика уровня топлива

Перед тем, как провести замену датчика уровня топлива на ВАЗ 2107, рекомендуется сначала удостовериться в причинах поломки. Дальнейшие манипуляции нужно проводить по инструкции:

  1. От датчика, находящегося внутри бензобака, нужно отсоединить провод розового цвета. При этом зажигание должно быть включенным.
  2. Если стрелка до этого отображала полный бак, а после отсоединения провода стрелка на указателе уровня топлива упала на «0», то неисправен сам датчик.
  3. Если же при этом стрелка отображает полный бак при отключении проводов, то это обозначает, что неисправен сам указатель в панели приборов.
  4. Для проверки указателя понадобится снять панель приборов, найти провода, который подсоединены к устройству и, отсоединить серый провод с красной полосой.
  5. После отсоединения провода нужно включить зажигание и наблюдать за расположением стрелки указателя. Если стрелка отклоняется на ноль, то это означает, что указатель исправен, а причиной поломки является нарушение целостности провода.

Следующая ситуация, когда указатель отображает, что бак пустой. Перед тем, как проверить ДУТ на ВАЗ 2107, рекомендуется заправить полный бак. Это позволит произвести процедуры диагностики с максимальной точностью.

  1. От датчика отсоединить провод, который подключен к контакту «Т», и подключить его на «массу» автомобиля, включив предварительно зажигание.
  2. Если после выполнения этой процедуры будет происходить отклонение стрелки на указателе, то это главный признак неисправности датчика.
  3. Если стрелка находится на месте, то нужно произвести процесс отсоединения серого провода с красной полоской от указателя. Этот провод также нужно подключить на «массу».
  4. Если после выполнения таких действий стрелка сместилась, тогда это говорит о том, что устройство исправно, а причиной того, что указатель не показывает уровень топлива в баке, является повреждение провода. Провод можно прозвонить тестером.

Выяснив, в чем причина неисправности, следует немедленно приступать к ремонту. Если поломан датчик указания топлива на ВАЗ 2107, тогда его нужно заменить.

Замена датчика уровня топлива

Датчик топлива на семерке с инжектором меняется следующим образом:

  1. Для начала нужно отключить клемму «минус» от АКБ.
  2. Отсоединить предохранитель от цепи насоса, который обозначен как F.
  3. В багажном отсеке нужно демонтировать обшивку с правой стороны, чтобы добраться до места расположения бензонасоса, что позволит получить доступ к люку бензобака, в котором установлен насос на инжекторных автомобилях и датчик.
  4. От бензонасоса нужно отсоединить все шланги и провода.
  5. Вывинчивается болт, при помощи которого крепится стальной хомут, фиксирующий бак.
  6. Снять трубку со штуцера, через который происходит вентиляция бензобака. На трубке следует предварительно ослабить хомут.
  7. С люка бензобака (заливной горловины) нужно выкрутить пробку, а затем снять резиновую прокладку с горловины.
  8. Вывинчивается провод «массы», который удерживается одной из 6 гаек. Вывинчиваются оставшиеся крепежные гайки.
  9. Чтобы извлечь датчик из бензобака, последний понадобится немного наклонить в сторону от стенки кузова.
  10. Извлечь конструкцию, на которой крепится ДУТ.

Теперь необходимо вместо старого датчика установить новый. При этом важно учитывать модель устройства, так как для инжекторных и карбюраторных моделей маркировка отличается. Установка нового устройства выполняется в порядке обратном снятию. При этом немаловажно обратить внимание на состояние уплотнительной манжеты. Ее рекомендуется заменить на новую, но обычно она продается в сборе с ДУТ.

На этом процесс замены ДУТ завершен, и после окончания работ, следует произвести проверку его работоспособности. Ориентировочная стоимость нового устройства составляет 500 рублей, но все зависит от производителя устройства.

Датчик уровня топлива Ваз 2107

Топливный датчик — важнейший компонент системы контроля уровня рабочих жидкостей. Неисправный датчик передает искаженную информацию на указатель уровня топлива. В результате топливный указатель либо не работает вовсе, либо предоставляет автолюбителю искаженные данные о расходе топлива. Далее расскажем как диагностировать неисправный датчик уровня топлива Ваз 2107 инжектор и приведем алгоритм последующей замены дефектной детали.

Признаки и причины поломки датчика уровня топлива Ваз 2107

Типовые признаки поломки контрольного элемента:

  • Указатель уровня топлива постоянно показывает «0»;
  • Стрелка прибора постоянно «скачет» во время движения;
  • При включении зажигания указатель остается в положении «0», но во время движения отображает корректный уровень бензина в баке;
  • Не горит индикатор низкого уровня топлива при малом количестве бензина в баке.
  1. Износ дорожек платы. Износ происходит из-за работы бегунка датчика уровня топлива (далее — «ДУТ»). При незначительном износе можно загнуть бегунок, зафиксировав его так, чтобы он занял позицию выше изношенного участка платы.
  2. Если ДУТ искажает фактический уровень бензина в баке, то сбилась корректная регулировка датчика: требуется изменить положение штифтов ДУТа. Нужно передвигать штифт так, чтобы стрелка указателя топлива перемещалась от положения «0» к положению «1». Если при фиксации в одном из крайних положений стрелка не «замирает», а меняет положение, то необходимо подогнуть штифт так, чтобы стрелка в позициях «0» и «1» оставалась неподвижной;
  3. Если стрелка прибора отображения уровня топлива показывает «0» даже при работающем ДВС, то, скорее всего, окислились контакты ДУТа. Требуется демонтаж приборной панели и зачистка крепежа контактных проводов.

Диагностика неисправности

При выполнении ремонтных работ важно удостовериться в поломке ДУТа: некорректное отображение показаний также может быть следствием поломки указателя уровня топлива (УУТ). Для проверки функционирования деталей автомобилисту потребуется мультиметр. Все тесты лучше проводить с полным баком. При полном баке показания прибора на датчике колеблются в районе 7 Ом. Алгоритм проверки ДУТа:

  1. «Скидываем» провода датчика;
  2. Задаем сопротивление 330 Ом, подключаем резистор на 10 Ом;
  3. Заводим мотором;
  4. «Ползунком» мультиметра меняем значение сопротивления в диапазоне «0-10 Ом».

Если во время манипуляций с регулятором мультиметра стрелка ходит от значения «пустой» к значению «полный», то не работает датчик уровня топлива Ваз 2107. Требуется покупка нового устройства, цена в интернет-магазинах не более 500 рублей.

Читать еще:  Как проверить давление бензонасоса

Замена датчика уровня топлива Ваз 2107

Для проведения ремонтных работ автолюбителю потребуются:

  • Набор ключей малого диаметра;
  • 2 небольших отвертки: под прямой и крестовый шлиц соответственно;
  • Чистая ветошь;
  • Кусочек наждачной бумаги.

Работы рекомендуется производить спустя четверть часа часа после остановки силового агрегата, чтобы не успело «обнулиться» давление в системе подачи топлива.

Алгоритм действий по замене ДУТ 2107:

  1. «Скидываем» клеммы с АКБ, чтобы обесточить автомобиль;
  2. Вынимаем из блока предохранитель топливного насоса с маркировкой «Ф3»;
  3. Демонтируем заднее сидение и откручиваем лючок, открывающий доступ к топливному насосу;
  4. Отсоединяем от бензонасоса все шланги и провода;
  5. Скидываем крепежных хомут, отводим бак в левую сторону;
  6. Скручиваем гайки по периметру фланца топливного модуля; гаек там 8 штук;
  7. Наклоняя топливный модуль, добираемся до поплавка, отсоединяем его;
  8. Вынимаем сетчатый фильтр бензонасоса, чистим;
  9. Переходим к колодке проводов бензонасоса;
  10. Демонтируем проводки ДУТа с колодки;
  11. Удаляем винт крепления провода «массы» бензонасоса;
  12. Удаляем два винта крепления указателя уровня топлива;
  13. Перерезаем хомут крепления проводки;
  14. Демонтируем ДУТ;
  15. Сборку производим в обратном порядке.

Описанные выше действия требуют навыков тонкой работы с элементами топливной системы. Если Вы не уверены в собственных силах, воспользуйтесь помощью опытных сервисменов. Остались вопросы по алгоритму замены ДУТа ВАЗ 2107 — смотрите полезное тематическое видео

Замена датчика уровня топлива ваз 2107 инжектор

Для того чтобы произвести замену датчика необходимо для начала определить а точно ли он является причиной неправильных показаний, ведь возможно сам прибор на на приборной панели дал сбой, или отошел / окислился провод «массы».

Инструкция к проверки прибора и целостности провода написана здесь : Неправильные показания прибора топлива (сужение круга проблем)
Если прибор и проводка исправны, снимаем клейму аккумулятора и переходим к самому бензобаку.

Проводка и сам прибор целы и работают исправно, остается только попробовать подогнуть поплавок, но перед этим вытащить датчик и попробовать рукой подвигать сам поплавок. Если будет показывать правильно то подогнуть в сторону крепления саму тягу идущую до поплавка, или для начала попробовать повернуть всю конструкцию по часовой стрелке на 15 градусов(на один шаг крепления). Как думаете сделать лучше.
Какой порядок действий выбрать? С чего начать прощу помощи или советов. Датчик менял на новый ничего не изменилось, в баке больше половины а показывает 1/4, подозрения что поплавок задевает об стенку и не ходит.

Сам поплавок если его вытащить ходит свободно, на датчике никаких пригараний нет стрелка ходит в ровно заданном диапазоне.

Указатель уровня топлива (типа УБ-193) работает совместно с датчиком БМ-892 (891), установленным в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Указатель уровня топлива УБ-193

Подвижный контакт реостата перемещается рычагом поплавка. На конце рычага имеется дополнительный контакт, замыкающий цепь лампы сигнализатора, когда в баке остается 4-6,5 литров топлива.

На заметку: указатель уровня топлива типа 19.3806 для автомобиля ВАЗ 2107 слегка отличается от корпусных указателей для ВАЗ 2101-2106, 2121. Главные отличия: не имеет своего корпуса, зонная шкала окрашена в желто-зеленый цвет, входит в комбинацию приборов 151.3801 и ее модификации.

Не работает указатель уровня топлива, что делать?

Стрелка прибора постоянно показывает полный бак

При включенном зажигании отсоединяем розовый провод от датчика. Если стрелка вернется к началу шкалы — датчик неисправен. В противном случае либо не работает прибор, либо провод замкнут на «массу». Для проверки снимаем комбинацию приборов, отсоединяем от указателя серый провод с красной полосой и включаем зажигание. Если стрелка вернулась в начало шкалы — указатель уровня топлива исправен, а поврежден провод.

Стрелка прибора постоянно показывает пустой бак

При включенном зажигании отсоединяем провод от вывода «Т» датчика и соединяем его с «массой». Если стрелка отклонится — датчик неисправен. Если стрелка не отклонилась, снимаем комбинацию приборов и отсоединяем от вывода указателя уровня топлива серый провод с красной полосой и соединяем его с «массой». Если стрелка отклонилась — прибор исправен, а поврежден провод между датчиком и указателем уровня топлива.

Проверка датчика уровня топлива

Данные для проверки датчика указателя уровня топлива:

Замена датчика топлива

Снимаем пластмассовую накладку бензобака.

1) Отсоединяем два провода от выводов датчика, предварительно пометив их расположение.

Замена датчика топлива ВАЗ 2101-2107

2) Крестообразной отверткой ослабляем винт крепления хомута топливного шланга и снимаем шланг со штуцера топливозаборника.

3) Ключом на «7» отворачиваем шесть гаек и 4) аккуратно вынимаем датчик из бензобака.

Устанавливаем новый датчик в обратной последовательности.

5) Под одну из гаек датчика устанавливаем «массовый» провод.

Технические характеристики датчиков

Датчик уровня топлива 2101-2107 кроме 2102, 2104, модель — БМ892

  • Номинальное напряжение 12 В.
  • Радиус рычага 290 мм.
  • Полное сопротивление реостата 345 Ом.
  • Масса 0,2 кг.

Датчик уровня топлива 2102, 2104, модель — БМ891

  • Номинальное напряжение 12 В.
  • Радиус рычага 183 мм.
  • Полное сопротивление реостата 345 Ом.
  • Масса 0,154 кг.

Сколько стоит новый датчик уровня топлива, указатель?

Цена за новый датчик топлива для «классики» находится в пределах 300-400 рублей. Указатель уровня топлива чуть дороже — 400-500 рублей. Все цены указаны для розничных магазинов (регион — Москва и Московская область).

Обратившийся к нам читатель — автолюбитель со стажем. В былые годы Леонид Иванович на «Жигулях» объездил всю страну. Ремонтировал и обслуживал машину сам — тогда это считалось вполне естественным, поскольку попасть простому смертному на СТО было непросто — очередь. Когда пришло время покупать новую машину, выбрал «классику», вишневую ВАЗ-21074, благо конструкция машины знакома до последнего винтика.

К первому ТО (пробег 2600 км) появились проблемы: бензобак раздувается и шумно ухает, когда открываешь пробку, стрелка указателя топлива при движении пляшет по всей шкале. И пусть на ходовые качества это не влияло, хотелось, чтобы на новой машине все было как надо.

В сервисе жалобу клиента восприняли без энтузиазма. Стрелка гуляет — значит, прибор работает. А что амплитуда великовата — не беда, не спидометр же. Да и куда пенсионеру спешить? Захочет узнать, сколько бензина осталось — остановится на минутку на обочине, подождет, пока волна в баке утихнет, и спокойно считает показание прибора. Однако в работу машину взяли, пообещав «попытаться исправить» ситуацию. Слесари грешили на датчик, который на впрысковой «классике» объединен с бензонасосом. Дорогой узел и приговорили к замене — благо, по гарантии. Однако посмотреть, что и как будут делать с машиной — не дали. То ли фирменные секреты берегут от посторонних глаз, то ли по той же причине, по которой покупателю колбасы лучше не знать, как ее делают. Но так или иначе, за ТО и ремонт счет выставили на 4590 рублей. И все бы ничего, но бак по-прежнему раздувался на жаре, а узнать, сколько в нем топлива, владелец мог только на неподвижной машине или с помощью мерной палочки, которую впору возить в багажнике.

Помня про близкую зиму, Леонид Иванович на всякий случай проверил плотность электролита (эта операция входила в оплаченный перечень работ СТО). Такого он не ожидал — 1,19 г/смз! Жалких ампер-часов пока хватало для пуска исправного мотора, но впереди холодa. Мало того, что с такой плотностью в мороз двигатель не пустишь, так замерзший электролит запросто разорвет батарею.

Тогда автолюбитель понял, что от сервиса ждать помощи не приходится, и обратился в редакцию. Нам случай со стрелкой показался интересным, поэтому в гараж к владельцу снарядили технический десант.

С излишним давлением в баке разобрались быстро — был передавлен неудачно проложенный шланг вентиляции. Заметим, с подобной проблемой мы столкнулись и на нашей «пятерке». Его укоротили, переставили на другой выход тройника, и дыхание восстановилось. Только сгиб был в таком месте, что не увидеть его, меняя бензонасос ваз 2107, просто невозможно. Может, вопреки акту выполненных при ТО работ его и не трогали?

Стрелка указателя уровня топлива ваз 2104 при разгоне, торможении и езде по неровной дороге действительно скакала по всей шкале. Исключение — полный или пустой бак: тогда амплитуда колебаний ее незначительна, и показания вполне правдоподобны.

Поиск причин своеобразного поведения указателя начали от печки, то есть от бензобака. Извлекли бензонасос, пошевелили поплавок — стрелка указателя отзывается мгновенно, пропорционально, но резко. Датчик исправен, но и указатель работает — только плавности ему действительно не хватает.

Как мы выяснили, подобный алгоритм заложен конструктивно и присущ современной впрысковой «классике». Механизм логометрического указателя уровня топлива стал более легким, изящным, но менее инерционным, чем был когда-то на карбюраторных машинах, и теперь остро отслеживает малейшие колебания поплавка в баке. Бак же у машины высокий, и если топлива в нем примерно половина, крутая волна гоняет поплавок сверху донизу.

Но сделать работу прибора удобной для пользования, то есть успокоить стрелку, -дело нашей чести. Можно, конечно, разыскать старинный указатель и встроить его приборный щиток «семерки» взамен «родного», но, во-первых, такие давно не выпускают, а во-вторых, что делать тем, кому не удастся раздобыть раритет?

Читать еще:  Сколько по времени менять масло в двигателе

Решение нашли простое и изящное — задемпфировать указатель уровня электрической емкостью. Под приборным щитком между «массой» и клеммой Д указателя установили электролитический конденсатор на 20 000 мкФ х 25 В. С ним колебания стрелки практически исчезли. Конденсатор, кстати, можно смонтировать и на бензобаке ваз 2105.

Результатом нашей переделки владелец остался вполне доволен — колебания стрелки теперь практически незаметны, даже при полупустом баке.

Замена датчика уровня топлива на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Датчик уровня топлива – он осуществляет лишь одну важную функцию в автомобиле, а именно этот самый датчик определяет сколько бензина осталось в баке и после чего подаёт сигнал на указатель уровня топлива который расположен на приборной панели и тем самым вы узнаёте сколько бензина осталось в бензобаке.

Примечание!
Для замены датчика топлива, вам нужно будет запастись: Основным набором гаечных ключей в котором будет находится ключ «на 7» и ключ «на 10», а так же нужно будет взять с собой отвёртку!

Краткое содержание:

Где находится датчик уровня топлива?
Он располагается одной частью внутри самого бензобака, а другой вынесен наружу и прикреплён к бензобаку гайками. После отворачивания гаек его крепления, а так же после отсоединения всех проводов, хомутов и шлангов, датчик можно извлечь из отверстия в котором он находится, но об этом чуть ниже.

Более подробнее об местонахождение датчика, смотрите на фото ниже. Как вы уже поняли из фото на нём происходит снятие этого датчика (Датчик указан красной стрелкой) и на фото изображено то самое отверстие, в которое вставляется часть топливного датчика.

Когда нужно менять датчик уровня топлива?
При износе поплавка или же при поломки самого датчика, с указателем уровня топлива который расположен на панели могут происходить следующие ситуации:

Во-первых указатель при заполненном баке не будет двигаться, а его стрелка будет лишь лежать на отметки «min».

Во-вторых при езде или же просто при заведённом двигателе, из-за износа датчика на указатель могут подаваться неправильные указания, допустим бак заполнен до верху бензином, а стрелка указателя двигается или стоит на средней отметки или почти на отметки «min».

Примечание!
Не во всех случаях всё дело именно а датчике уровня топлива, бывает что работа указателя нарушена из самого него, так как он не исправен, или же вё дело может быть вообще в проводке, которая идёт от датчика к указателю! (Если вы не уверены в том, что вышел из строя именно датчик, тогда см. статью под названием: «Проверка датчиков на работоспособность на ВАЗ» и в этой статье будет подробная инструкция о том, как проверить работает ли датчик топлива или же нет)

Как заменить датчик уровня топлива, он же ДУТ на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сперва снимите сам бензобак с машины, а иначе датчик вам снять не получится так как он будет упираться в заднее крыло автомобиля при его снятии. (О том как снять бензобак, см. в статье: «Замена бензобака на ВАЗ»)

2) Далее отверните шесть гаек (На фото несколько гаек уже вывернуто, а так же одной гайки не видно), которые крепят фланец топливного датчика и после чего вытяните датчик и тем самым снимите его с автомобиля.

3) После чего обратите внимание на то место где фланец датчика крепился гайками, но после того как вы датчик сняли, на бензобаке осталась сидеть на шпильках прокладка фланца датчика, которую так же необходимо снять.

Примечание!
В том случае если эта прокладка будет сильно обжата, на ней будут видны трещины или ещё что либо, то в таком случае замените прокладку на новую!

Установка:
1) Новый датчик и сам бензобак устанавливаются в обратном порядке снятию, то есть сперва устанавливается датчик в бензобак а потом уже устанавливается сам бензобак на своё место.

Примечание!
Все шесть гаек которые крепят фланец датчика, закручивайте аккуратно и крест-накрест, а иначе при резких и грубых движениях прокладка фланца может повредиться и вследствие чего, позже через прокладку у вас будет протекать бензин находящийся в баке!

Совет:
Перед тем как купить новый датчик на свой автомобиль, обратите особое внимание на маркировку которая на этом датчике располагается, в связи с этим покупайте новый датчик точно такой же маркировки, какой был старый!

Дополнительный видео-ролик:
Ещё один способ замены датчика уровня топлива, смотрите в видео-ролике который расположен чуть ниже:

Примечание!
В данном видео-ролике описываются все нюансы связанные с инжекторными автомобилями «Классического» семейства!

Ваз 2107: замена датчика топлива своими силами

Датчик (измеритель) уровня топлива ваз2107 (он же ДУТ)

Признаком неисправности ДУТ, являются недостоверные показания уровня бензина на индикаторе, расположенном на передней панели автомобиля. Замена датчика топлива в ваз 2107может устранить эту проблему.
Процедура простая и не требует от вас навыков автослесаря и специфического инструмента. Каждый автолюбитель способен выполнить замену своими руками.
Важно лишь знать, где он располагается и как его достать.

Принцип работы

Измеритель уровня топлива это часть топливного модуля и располагается в топливном баке, вместе с топливным насосом.
Итак:

  • Указатель уровня бензина (типа УБ-193 – фото внизу) взаимодействует с датчиком уровня топлива БМ-892 (891), расположенным в топливном баке
  • Сам датчик представляет собой реостат из проволоки (проволока изготовлена из сплава нихром)

УБ-193 -Указатель уровня топлива ваз2107, располагается на приборной панели автомобиля

  • Скользящий контакт реостата передвигается рычагом поплавка.
  • Когда понижается уровень топлива, поплавок в датчике опускается.
  • При этом увеличивается сопротивление реостата за счет подвижного контакта на поплавке.
  • Напряжение на указателе при этом падает, и его стрелка перемещается в направлении «0»(Пусто).
  • На конце рычажка расположен дополнительный контакт, который замыкает цепь лампочки сигнализатора, если в баке машины остается 4-6 литров топлива.
  • На определенных моделях в таком положении замыкается специальный сигнальный контакт, на приборной панели загорается сигнальная лампочка об использовании резервного запаса топлива.

К сведению: указатель уровня бензина типа 19.3806 для ваз 2107 немного отличается от указателей ваз 2101-2106, и 2121. Основные отличия: он не имеет собственного корпуса, шкала его желто-зеленого цвета, он входит в комплект приборов 151.3801 и ее усовершенствования.
Не ошибитесь, выбирая новый для замены.

Инструкция по диагностике неисправностей

Замена датчика топлива начинается с диагностики неисправности. Диагностика поможет правильно определить, что именно вышло из строя и тем самым избежать ненужной траты усилий, времени и бесценных нервов.
Когда стрелка указателя на панели приборов постоянно показывает, что бак полон, выполняем следующие действия:

  • Отсоединяем розовый проводок от датчика, при включенном зажигании
  • Если при этом стрелка возвращается к началу шкалы – это значит, что датчик неисправен
  • Если нет, то либо неисправен сам прибор, либо проводок его замкнут на «массу» (на корпус)
  • Чтобы это проверить, снимаем целиком комбинацию приборов
  • Затем, отсоединяем серый проводок с красной полоской от указателя
  • Включаем зажигание
  • Если теперь стрелка указателя возвращается в начало шкалы – то указатель уровня бензина исправен, а поврежден проводок.

Когда стрелка указателя на панели приборов постоянно показывает, что бак пуст, действуем так:

  • Отсоединяем проводок от вывода «Т» нашего датчика при включенном зажигании и соединяем этот проводок с «массой»
  • Если при этом стрелка отклоняется – это означает, что датчик неисправен
  • Если же стрелка не отклонилась, тогда снимаем целиком комбинацию приборов Отсоединяем серый проводок с красной полоской от клеммы указателя уровня бензина
  • И подсоединяем его к «массе»
  • Если теперь стрелка отклонилась – это значит, что прибор исправен, а причиной стал поврежденный провод от датчика в баке к указателю уровня бензина на панели приборов

Как производится замена датчика уровня топлива ваз 2107

После диагностики, когда нам уже ясно, что причина именно в измерителе уровня бензина, расположенном в баке, приступаем к замене.
Итак:

  • Сначала следует сбросить давление в топливной системе автомобиля ваз 2107.

Внимание: Соблюдайте осторожность, при выполнении работ, которые связаны с системой питания автомобиля, либо разгерметизацией топливной системы инжекторного двигателя ваз 2107. Когда работает инжекторный двигатель автомобиля ваз 2107, запрещается разгерметизировать топливную систему, потому что давление в ней в этот момент составляет 280-320 кПа (2,8-3,2 бар).
А после остановки такого двигателя давление в системе падает до нуля не ранее чем через 2,5-3 часа.

  • Поэтому если важно произвести работу, связанную с разгерметизацией топливной системы (замена форсунок, топливного фильтра, и т.п.), и она производится на остановленном только что инжекторном двигателе, нам необходимо сбросить давление топлива в системе питания, чтобы не ждать 2-3 часа
  • Замена датчика топлива на ваз 2107 начинается с отсоединения провода «минус» от клеммы аккумуляторной батареи
  • Затем вынимаем предохранитель F3 (это предохранитель цепи бензонасоса) из блока предохранителей
  • Потом реле из системы управления инжекторного двигателя автомобиля ваз 2107.
  • Подключаем провод к выводу аккумулятора и запускаем инжекторный двигатель, даем ему поработать, пока не выработает топливо в системе питания.
  • Выключаем зажигание автомобиля.
  • Возвращаем предохранитель на место.
  • Снимаем колодку с проводами и отсоединяем шланги от трубок электрического бензонасоса
  • Отсоединяем хомут крепления, и отводим верхнюю часть бака влево
  • Воспользовавшись ключом на 7, откручиваем восемь гаек крепления по периметру фланца топливного модуля, которыми он крепится к топливному баку
  • Приподнимаем топливный модуль и, наклоняя его, выводим поплавок датчика, указывающего уровень топлива, из отверстия
Читать еще:  Расход топлива чери тигго

Выкручиваем гайки, крепящие топливный модуль по периметру. Приподнимаем модуль, и выводим поплавок датчика из отверстия

  • Соединение между топливным баком и модулем уплотнено прокладкой
  • Внимательно осматриваем ее, при наличии трещин, разрывов, необходимо заменить эту прокладку
  • Чтобы снять приемный сетчатый фильтр, аккуратно подденьте его отвертками
  • Снимите фильтр с наконечника электрического бензонасоса

Снимаем фильтр с бензонасоса при помощи двух плоских отверток

  • Затем промываем фильтр в растворителе (лучше всего ацетон, либо ему подобный), очищаем при помощи жесткой кисточки и обязательно продуваем сжатым воздухом
  • Замена датчика топлива на вазе 2107 начинается с освобождения отверткой фиксатора колодки проводов электрического бензонасоса и датчика

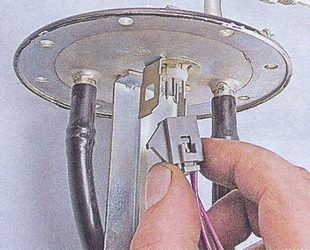

  • Снимаем колодку

  • Нажимаем шлицевой отверткой фиксатор проводов, и снимаем его
  • Важно пометить положение проводов на колодке, чтобы потом не перепутать их, когда будем производить сборку
  • С помощью шила, отжимаем наконечники проводков датчика уровня топлива
  • Отсоединяем проводки от колодки
  • Шлицевой отверткой выкручиваем винт, крепящий «массовый» провод электрического бензонасоса
  • Винт нижнего крепления указателя уровня бензина
  • Затем винт верхнего крепления указателя уровня бензина
  • Перекусываем бокорезами либо кусачками, хомут крепления проводов
  • Вынимаем датчик указателя уровня бензина

Проверка ДУТ

Теперь, когда измеритель уровня бензина снят, можно проверить его непосредственно.
Данные для проверки датчика указателя уровня топлива:

  • Пустой бак – сопротивление 315-345 Ом
  • Половина бака — сопротивление 100-135 Ом
  • Полный бак – 7 Ом и меньше

Если неисправен старый, вставляем новый и собираем все в обратной последовательности.
Ваз 2107 замена датчика уровня топлива завершена.

Технические характеристики датчиков

ДУТ автомобилей ваз 2101-2107 кроме моделей 2102, 2104, идет модели — БМ892:

  • Его номинальное напряжение 12 Вольт
  • Полное (максимальное) сопротивление реостата составляет 345 Ом
  • Радиус движения рычага 290 миллиметров
  • Вес 0,2килограмма

ДУТ моделей ваз 2102, 2104, идет модели — БМ891:

  • С номинальным напряжением 12 Вольт
  • Полное (максимальное) сопротивление реостата будет 345 Ом
  • Радиус движения рычага 183миллиметра
  • Вес 0,154 килограмма

Стоимость покупки

Цена за датчик топлива для ВАЗовской «классики» колеблется в пределах 300-400 руб. А за указатель уровня , расположенный на панели приборов чуть больше — 400-500 руб. Все цены обозначены для розничных продаж(в регионе — Москва и ее область)
Меняем неисправный измеритель на новый. Собираем систему в обратной последовательности. Замена датчика уровня топлива на ваз 2107 завершена.
Вы убедились, что тут нет ничего трудного. В дополнение рекомендуем вам просмотр видео по замене измерителя уровня бензина.

Датчик уровня топлива ваз 21074 инжектор

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Замена датчика топлива на ВАЗ 21074 требуется достаточно редко, гораздо чаще может потребоваться замена сеточки бензонасоса, но все же может возникнуть потребность в замене и топливного датчика. Просмотрев данный видео ролик вы с легкостью сможете произвести замену не только датчика топлива, но и заменить бензонасос или сеточку бензонасоса ВАЗ 2107i (инжектор).

И так чтобы вынуть под замену датчик показателя топлива в баке ВАЗ 21074, потребуется отсоединить крепления самого бака, а также открутить все идущие трубки к бензонасосу и открутить сам бензонасос. А после того как веси механизм будет извлечен из бака можно открутить датчик уровня топлива и заменить.

Добро пожаловать!
Датчик уровня топлива – он осуществляет лишь одну важную функцию в автомобиле, а именно этот самый датчик определяет сколько бензина осталось в баке и после чего подаёт сигнал на указатель уровня топлива который расположен на приборной панели и тем самым вы узнаёте сколько бензина осталось в бензобаке.

Примечание!
Для замены датчика топлива, вам нужно будет запастись: Основным набором гаечных ключей в котором будет находится ключ «на 7» и ключ «на 10», а так же нужно будет взять с собой отвёртку!

Краткое содержание:

Где находится датчик уровня топлива?
Он располагается одной частью внутри самого бензобака, а другой вынесен наружу и прикреплён к бензобаку гайками. После отворачивания гаек его крепления, а так же после отсоединения всех проводов, хомутов и шлангов, датчик можно извлечь из отверстия в котором он находится, но об этом чуть ниже.

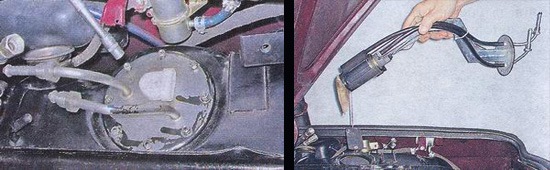

Более подробнее об местонахождение датчика, смотрите на фото ниже. Как вы уже поняли из фото на нём происходит снятие этого датчика (Датчик указан красной стрелкой) и на фото изображено то самое отверстие, в которое вставляется часть топливного датчика.

Когда нужно менять датчик уровня топлива?
При износе поплавка или же при поломки самого датчика, с указателем уровня топлива который расположен на панели могут происходить следующие ситуации:

Во-первых указатель при заполненном баке не будет двигаться, а его стрелка будет лишь лежать на отметки «min».

Во-вторых при езде или же просто при заведённом двигателе, из-за износа датчика на указатель могут подаваться неправильные указания, допустим бак заполнен до верху бензином, а стрелка указателя двигается или стоит на средней отметки или почти на отметки «min».

Примечание!
Не во всех случаях всё дело именно а датчике уровня топлива, бывает что работа указателя нарушена из самого него, так как он не исправен, или же вё дело может быть вообще в проводке, которая идёт от датчика к указателю! (Если вы не уверены в том, что вышел из строя именно датчик, тогда см. статью под названием: «Проверка датчиков на работоспособность на ВАЗ» и в этой статье будет подробная инструкция о том, как проверить работает ли датчик топлива или же нет)

Как заменить датчик уровня топлива, он же ДУТ на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сперва снимите сам бензобак с машины, а иначе датчик вам снять не получится так как он будет упираться в заднее крыло автомобиля при его снятии. (О том как снять бензобак, см. в статье: «Замена бензобака на ВАЗ»)

2) Далее отверните шесть гаек (На фото несколько гаек уже вывернуто, а так же одной гайки не видно), которые крепят фланец топливного датчика и после чего вытяните датчик и тем самым снимите его с автомобиля.

3) После чего обратите внимание на то место где фланец датчика крепился гайками, но после того как вы датчик сняли, на бензобаке осталась сидеть на шпильках прокладка фланца датчика, которую так же необходимо снять.

Примечание!
В том случае если эта прокладка будет сильно обжата, на ней будут видны трещины или ещё что либо, то в таком случае замените прокладку на новую!

Установка:
1) Новый датчик и сам бензобак устанавливаются в обратном порядке снятию, то есть сперва устанавливается датчик в бензобак а потом уже устанавливается сам бензобак на своё место.

Примечание!
Все шесть гаек которые крепят фланец датчика, закручивайте аккуратно и крест-накрест, а иначе при резких и грубых движениях прокладка фланца может повредиться и вследствие чего, позже через прокладку у вас будет протекать бензин находящийся в баке!

Совет:
Перед тем как купить новый датчик на свой автомобиль, обратите особое внимание на маркировку которая на этом датчике располагается, в связи с этим покупайте новый датчик точно такой же маркировки, какой был старый!

Дополнительный видео-ролик:
Ещё один способ замены датчика уровня топлива, смотрите в видео-ролике который расположен чуть ниже:

Примечание!
В данном видео-ролике описываются все нюансы связанные с инжекторными автомобилями «Классического» семейства!

Для того чтобы произвести замену датчика необходимо для начала определить а точно ли он является причиной неправильных показаний, ведь возможно сам прибор на на приборной панели дал сбой, или отошел / окислился провод «массы».

Инструкция к проверки прибора и целостности провода написана здесь : Неправильные показания прибора топлива (сужение круга проблем)
Если прибор и проводка исправны, снимаем клейму аккумулятора и переходим к самому бензобаку.

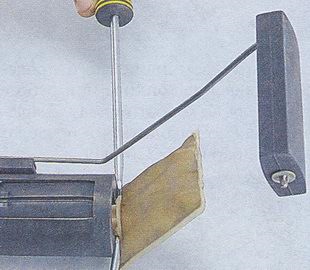

Проводка и сам прибор целы и работают исправно, остается только попробовать подогнуть поплавок, но перед этим вытащить датчик и попробовать рукой подвигать сам поплавок. Если будет показывать правильно то подогнуть в сторону крепления саму тягу идущую до поплавка, или для начала попробовать повернуть всю конструкцию по часовой стрелке на 15 градусов(на один шаг крепления). Как думаете сделать лучше.
Какой порядок действий выбрать? С чего начать прощу помощи или советов. Датчик менял на новый ничего не изменилось, в баке больше половины а показывает 1/4, подозрения что поплавок задевает об стенку и не ходит.

Сам поплавок если его вытащить ходит свободно, на датчике никаких пригараний нет стрелка ходит в ровно заданном диапазоне.

Ссылка на основную публикацию
Adblock
detector
