Сабвуфер своими руками от начального уровня к высокому классу

Сабвуфер своими руками от начального уровня к высокому классу

Изготовление начал с корпуса . Это самая пыльная часть работы. Не стал углубляться в теорию по всяким там вычислениям параметров Тиля-Смоля для динамика и программ для обсчета объема ящика. Просто прикинул приблизительные размеры на глаз и выпилил лобзиком заготовки из плит ДСП. Соединял саморезами. Все места соединений промазывал клеем ПВА. Ящик должен получиться практически герметичным. Если останутся большие щели, то ни о каком басе можно и не мечтать. Настраивал только длину трубы фазоинвертора по наилучшему звуку.

Далее силовой трансформатор . Была идея изготовить импульсный БП, но тут на глаза попался силовой трансформатор ТС-270 от старого цветного лампового телевизора. Лучше уже перемотаю этот, чем буду лепить плату импульсника. Там ведь тоже надо мотать трансформатор. Да, ТС-270 имеет довольно большую мощность и с легкостью потянул бы даже два таких сабвуфера, но какой был в наличии. Снял с него обмотки, оставив только сетевую, намотал новые. Для питания микросхем надо двухполярное напряжение 2*25В, а для питания блока тембров и фильтра для саба – 2*14В.

Усилитель на TDA7294 . Схем и плат этого усилка есть множество на просторах интернета. Я использовал эти. Скажу только на счет резистора R10 на 3,3 Ом. Вместо него можно поставить и перемычку. Он и так перемкнет со средней точкой в блоке питания и фильтре НЧ. Не знаю зачем он там нужен, наверно для устранения фона, если подавать сигнал с другого источника. Плата проверенная и рабочая.

Рассмотрим стерео-усилитель для сателитов . Знаменитая TDA2050. Схема подключения стандартная из даташита. Плата находилась в программе Layout 6.0, как макрос. Зачем изобретать велосипед, если все нарисовано до меня? Абсолютно все элементы подписаны. Просто повтыкал детальки и спаял.

Блок тембров . Известная схема на NE5532. Плата тоже была разведена. Оставалось только сделать ее по технологии ЛУТ. Переменные резисторы лучше приобрести новые, а не снятые с какой то старой гнилой техники — старые при регулировке могут «шуршать”. Корпуса всех резисторов надо спаять между собой медной проволкой и присоединить на общий провод. Не на минус питания, а на среднюю точку. Провода от платы к регулировочным резисторам как можно меньшей длинны, и желательно заэкранированые.

Фильтр НЧ . Это единственная плата, которую рисовал сам. Использован там операционный усилитель TL072. Все конденсаторы в звуковом тракте – только пленочные. Ни в коем случае никакой керамики! Керамику ставить только как блокировочные в фильтре питания. Схема и фото готовой платы прилагаются ниже.

Плату блока питания не рисовал. Просто взял кусок текстолита, разметил отверстия для конденсаторов и диодов, все аккуратно просверлил. Спаял навесом — и в путь.

Низкочастотный динамик 10ГД-30Б . Соглашусь, что не самый лучший вариант. Какой удалось достать по дешевке, такой и поставил. Тем более, на него не идет вся мощь TDA7294. Питание усилителя пониженное. Эта микросхема может спокойно работать от напряжения 2*35В.

Теперь испытания: для небольшой комнаты бас просто зверский! На среднем уровне громкости начинают скрипеть двери шкафа. Ну, соседи, держитесь! Я вам покажу кузькину мать!

В качестве сателитов прикупил две колонки 25АС-225 в хорошем состоянии. Не хотелось возиться еще и с корпусами сателитов. В общем осталось немного пошпаклевать корпус, пошлифовать и покрыть самоклейкой или чем-то другим. Еще не определился. Пока немного послушаю и порадуюсь качеству нового звука. В итоге получился неплохой аппарат за небольшие деньги и сделанный своими руками. Теперь он будет радовать мой слух, а также делать веселее жизнь соседям:) Все файлы печатных плат находятся в архиве. Сабвуфер изготовил и протестировал Бухарь.

Сабвуфер по технологии ЧВ своими руками

Доброго всем времени суток. Как обычно многие любители музыки думают над тем, как сделать звук лучше, громче и качественнее, но немногие знают, что сделать это можно и самостоятельно. Так вот, в этой статье я расскажу, как сделать сабвуфер по технологии ЧВ своими руками.

И так, первым делом нам понадобится немного терпения, упорства и относительно прямые руки, а также сам динамик, в моем случае это советский динамик 25 ГДН 3-4 на 25 ватт номинальной мощности, взят он был из акустической системы АС-30, его я выбрал, так как размеры самого динамика небольшие, следовательно, и сам сабвуфер получится не таким громоздким, да и качество его звука приемлемо для низких частот, так как обладает большим увесистым магнитом. Динамик я немного отреставрировал, приклеив конус красного цвета на диффузор, в остальном динамик и так был еще как новый.

Следующий этап, который необходим в сборке это сам материал, из которого будет собран ЧВ (четвертьволновой резонатор), более уместным было сделать его из ДСП толщиной 18 мм, так как это «золотая середина» той толщины, что нужна для прочного каркаса.

Также, понадобится немного инструментов, в данном случае шуруповерт, шурупы длинной 45 мм, силиконовый герметик для герметизации саба, ножовка по дереву или будет лучше если под рукой окажется циркулярка, лобзик, в моем случае электрический.



И так, все есть, можно собирать сабвуфер.

Первым делом я распилил ДСП на составные части.

Пиление производилось ножовкой, заимствованной у отца, но если у вас есть циркулярка, то все будет поровнее и отпилите все детали быстрее.

На фото размечены две стороны каркаса, которые после распилим на две части, высотой 18 см длинной 36 см.





Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Лучший сабвуфер для дома: обзор, виды, особенности. Сабвуфер своими руками для дома: чертежи

Современные звуковые технологии развиваются активными темпами и собственный крутой сабвуфер для дома уже никого не удивляет. Основное назначение этого компонента аудиосистемы – воспроизведение низкого диапазона частот (не выше 100 Гц), которые не воспроизводятся обычными колонками. Какой модели отдать предпочтение? Какие параметры учесть при выборе? Попробуем разобраться.

Основное назначение

Сабвуфер – это оборудование, обеспечивающее качественный эффект присутствия, например, при прослушивании музыки или просмотре фильма дома. Подобные устройства быстро обрели популярность и стали важной составляющей мощной акустической системы. Выбирая сабвуфер для дома, нужно исходить из таких показателей, как мощность и назначение. Отметим, что существует две основных разновидности этих систем:

  • Активные. Они идеально подходят для использования в домашнем кинотеатре, так как обладают гибкостью и удобством инсталляции. Такие устройства стоят дешевле.
  • Пассивные. Сабвуферы этого типа изначально продуманы таким образом, что использовать их можно только в сочетании с усилителем. При этом усилитель должен быть достаточной мощности.

Активный сабвуфер для дома – более удобное и правильное решение за счет встроенного фильтра и усилителя низких частот. Благодаря этому звук обретает более высокое качество на любых частотах. При этом с помощью активного сабвуфера можно улучшить искаженный звук во всем диапазоне.

Рейтинг лучших

Современные производители предлагают различные модели сабвуферов, которые подходят для домашнего использования. Различаются они не только стоимостью, но и целым рядом опций и функций. Если вы хотите выбрать лучший сабвуфер для дома, предлагаем ознакомиться с несколькими наиболее популярными моделями.

YAMAHA

Этот сабвуфер имеет мощность до 80 Вт и недорого стоит, благодаря чему он быстро обрел популярность у покупателей. Высокое качество, минимум звуковых утечек, правильное направление звука – все это отличает данную модель. Конструктивное решение устройства таково, что не происходит завала на низких частотах. Бонусом производитель предлагает магнитную защиту, которая предотвратит искажение звука, если рядом будут расположены мониторы или телевизоры.

Читать еще:  Вибрация по кузову на скорости

Еще один японский сабвуфер для дома представляет собой напольный аксессуар, который уже оснащен встроенным усилителем. Фазоинверторное наполнение делает устройство чувствительным к любым частотам рабочего диапазона, создавая качественный звук в помещении. Среди достоинств данной модели можно отметить минимальное количество настроек и регулировок, небольшие габариты и доступную цену.

ONKYO SKW-770

Эта модель при небольших размерах имеет мощность до 150 Вт, отличается качественным звучанием и функциональностью. Компактность позволяет поставить модель и на полку, и на пол – выбор места зависит от акустических особенностей помещения. Частоты легко регулируются, поэтому можно настроить звучание сразу нескольких колонок. Изюминка модели – режим Standby, использующий минимум энергии.

MJ ACOUSTICS REFERENCE 100 MKII

Этот сабвуфер для дома стоит дороже описанных выше моделей, зато может похвастаться оптимальным функциональным набором и качественным звучанием. Отмечается воспроизведение звука высокого качества на всех частотах, к тому же он воспроизводит и сверхнизкие частоты. Кроме хорошего звука и небольших размеров, модель привлекает внимание наличием пульта управления.

VELODYNE IMPACT-10

Этот сабвуфер достоин внимания за оптимальное соотношение цены с мощностью и функциональностью. Акустическая система активного типа работает без дополнительного оборудования в широком диапазоне частот. Максимальная мощность составляет 250 Вт, при этом устройство можно использовать на площадях любого объема.

Мы описали 5 самых популярных сабвуферов, на основании которых можно создать качественную акустическую систему для дома.

Особенности подключения

Сабвуфер – это важная составляющая современной акустики, позволяющая прочувствовать каждый звук. Перед тем как купить ту или иную модель, стоит узнать о параметрах звуковой карты на том устройстве, к которому саб будет подключаться. Как подключить сабвуфер дома? Это также зависит от типа устройств. Например, система 5.1, состоящая из пяти колонок и сабвуфера, не стыкуется с ноутбуком. Можно попробовать подключить саб к компьютеру, но тоже только в том случае, если количество входов на звуковой карте совпадает.

Параметры выбора

Задача сабвуфера – «дорисовать» нижнюю часть звукового спектра, с чем обычные колонки не справляются ввиду небольшой мощности. При выборе оптимальной модели исходите из следующих параметров:

  • частотного диапазона;
  • частоты разделения кроссовера;
  • максимального звукового давления;
  • чувствительности системы;
  • диаметра НЧ-динамика.

Это ключевые термины, касающиеся сабвуферов, но именно их знание гарантирует правильный выбор компонента для акустической системы.

Особенности подключения автомобильного саба

Очень часто встречаются ситуации, когда владельцы продают свой автомобиль, а сабвуфер из него используют для создания домашней акустической системы. Как подключить автомобильный сабвуфер дома, чтобы он работал стабильно? Для создания такого устройства требуется блок питания и колонки, а также сам сабвуфер. В качестве питания автоусилителя проще всего взять компьютерный блок питания, который имеет все необходимые характеристики. Этапы подключения саба к блоку питания следующие:

  • желтые провода подключаются к клеммам на автоусилителе («-» — к клемме GND, «+» — к +12V);
  • специальный вход с проводом синего цвета используется для подключения сабвуфера, внешнего усилителя;
  • источником звукового сигнала может использоваться обычный MP3-плеер с переходником.

Создавая сабвуфер своими руками для дома, помните о том, что автоусилитель может потреблять ток выше 40 ампер. В таком случае целесообразно использовать для его подключения медные провода сечением 6-10 мм 2 . Для налаживания звука стоит обратить внимание на регулятор входного уровня сигнала, который расположен на панели усилителя. Таким образом, особых проблем с наладкой звука при применении автомобильного сабвуфера нет.

Как сделать с нуля?

Сабвуфер – это мощное дополнение для акустической системы, которая вполне может стать частью домашнего кинотеатра. Но как быть, если денег на покупку готового оборудования нет, а насладиться качественным звуком хочется? В таком случае можно попробовать сделать сабвуфер для дома своими руками. Для этого требуется выполнить ряд действий:

  1. Купить динамики и корпус (лучше всего деревянный).
  2. Рассчитать размеры ящиков. Для этого можно воспользоваться компьютерными программами, в которых требуется указать ряд параметров – размеры динамика и фазоинвертора.
  3. Изготовить детали. Уже после подсчетов можно приступать к созданию деталей будущего сабвуфера. Лучше всего использовать дерево высокого качества, фанеру: кроме натуральности, они идеально подходят для самой разной обработки.
  4. Собрать корпус. После того как все детали будущего устройства выпилены, их нужно соединить между собой. Для большей надежности стенки удобнее всего скреплять саморезами.
  5. Соединить динамик с усилителем и блоком питания. Для этого могут потребоваться чертежи сабвуфера для дома, на которых отмечены все нюансы подсоединения основных элементов. Структурная схема всей системы звучания играет важную роль, значит, этой стороне сборки нужно уделить пристальное внимание.
  6. Вставить готовый и уже усиленный динамик в корпус. Обшить его. Вывести все провода наружу с задней части коробки через специальные разъемы.

Все, сабвуфер готов к эксплуатации, можно заниматься его проверкой. Если вдруг во время эксплуатации появятся неприятные звуки, шелест, есть смысл проверить, все ли отверстия в коробке закрыты. Они должны быть герметизированы – для этого можно использовать клей или герметик. В любом случае сделать сабвуфер для дома можно и самостоятельно, если разобраться в схемах и чертежах.

Короб для сабвуфера своими руками

Как правильно сделать короб для сабвуфера

Подготовка

Для того, чтобы сделать корпус для сабвуфера самостоятельно вам понадобятся:

  • Чертеж;
  • Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
  • Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

При достаточной толщине стенок не нужно обклеивать корпус изнутри виброизоляцией и т.п.!

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Читать еще:  Восстановить информацию с флешки

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

Видео про установку закладных гаек (более удобный вариант):

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей использовать не нужно, достаточно будет промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

  • Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

  • Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
  • Шуруповерт — для закручивания саморезов и сверления отверстий.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.

Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.

Отверстие под круглый клеммник удобно вырезать с помощью насадки, устанавливая его не забудьте проклеить по периметру.

Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.

Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.

Закладные гайки с внутренней стороны передней стенки

Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.

Информативное видео сборки и склейки на примере серийного сабика Рокфордов.

Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.

Удачи в построении!

Читать еще:

Жмите на кнопку, что бы поделиться материалом:

Самодельный сабвуфер

Мысль изготовить сабвуфер, своими руками, не давала мне покоя уже несколько месяцев. И вот однажды зайдя в «Радиолавку» мне на глаза попался НЧ-динамик Semtoni, и я решил его купить…

Рис. 1. НЧ-динамик Semtoni для сабвуфера

Следующую неделю провел в рачетах. Скачал несколько программ для расчета корпусов сабвуферов (DLSBox2000, JBL-Speakershop, WinISD…) Больше всего мне понравилась прога DLSBox2000. С ее помощью и расчитал. И вот что получилось — эффективность данного оформления (ФИ) для моего динамика составляет 76%, объем — 37 лиров (внешними размерами 45х35х35см.), фазоинвертор 75х100мм. (диаметр/длинна).

Потом нарисовал на бумаге эскиз, и начал его изготовление.

Рис. 2. Чертеж корпуса сабвуфера

Все стенки скрутил шурупами длинной 50мм. Все соединения посажены на клей ПВА (совет — клей жалеть не надо, лишнее выдавится). Внутри для пущей надежности швы промазал силиконовым герметиком. В принципе это не обязательно, но уж лучше промазать и забыть, чем потом снова разбирать.

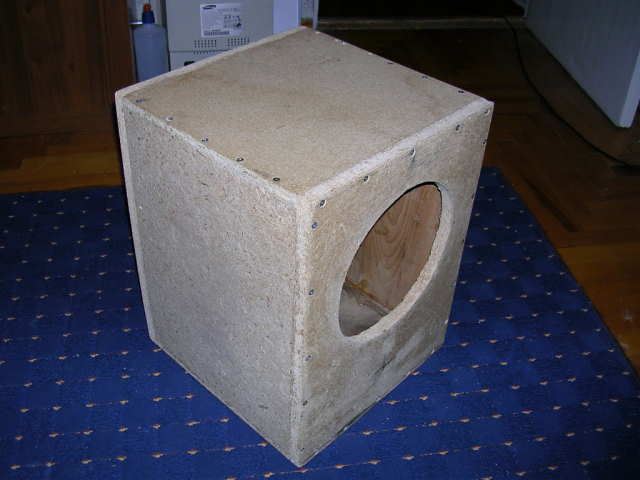

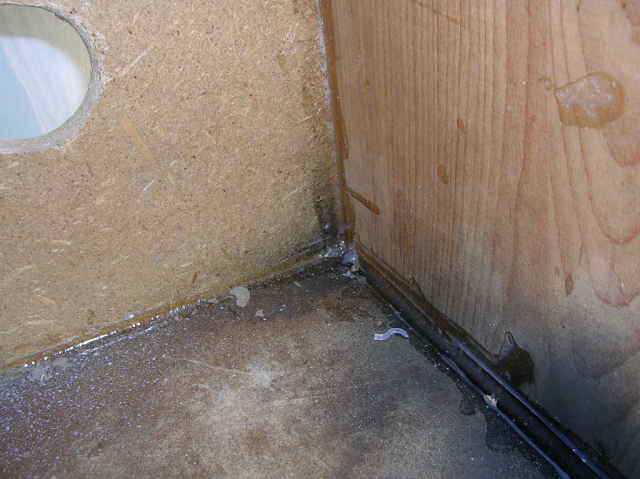

Рис. 3. Предварительный корпус сабвуфера Рис. 4. Герметизация корпуса сабвуфера

Далее приступил к шпаклевке корпуса сабфувера. Шпаклевку использовал автомобильную, двухкомпонентную (Изготовить шпаклевку можно и самому, смешав мелкие опилки дерева и клей ПВА, как вариант). Когда шпаклевка высохла, я отшлифовал корпус практически до идеальной плоскости.

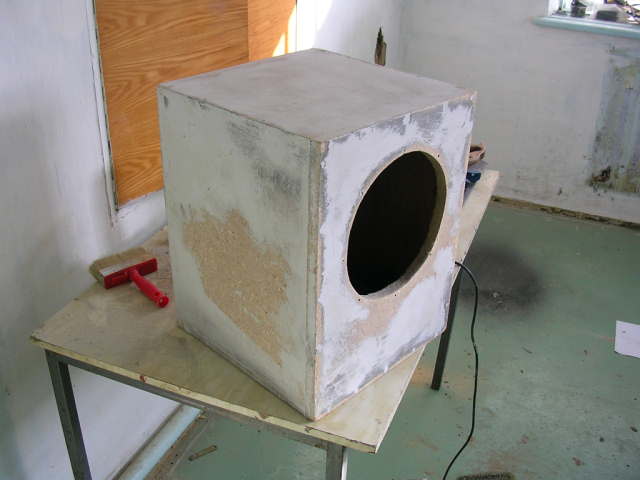

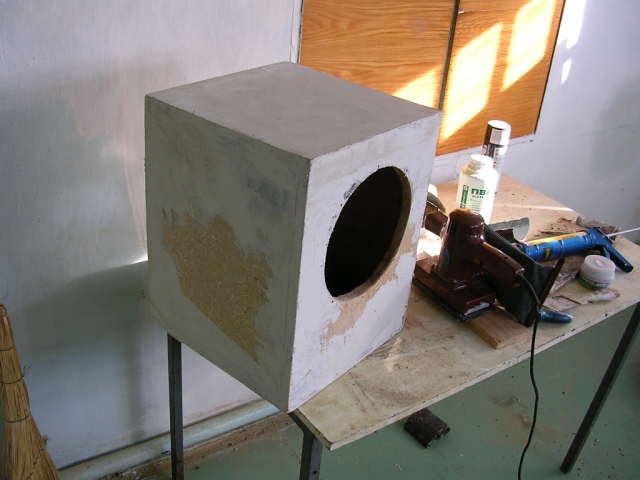

Рис. 5. Шпаклевка корпуса сабвуфера Рис. 6. Шпаклевка корпуса сабвуфера

Затем вырезал отверстия под фазоинвертор, розетку, под ручки-карманы.

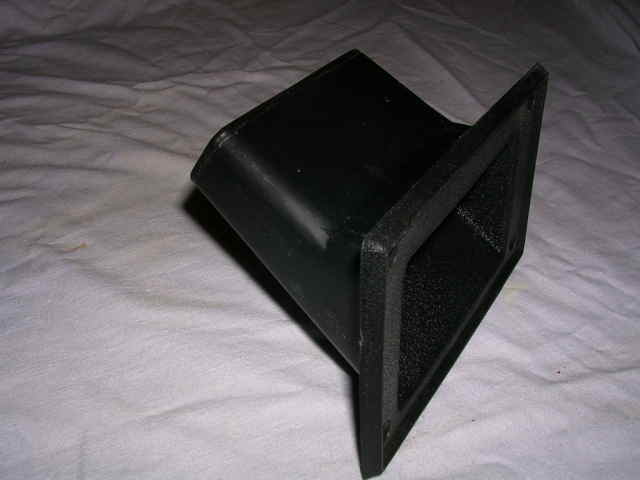

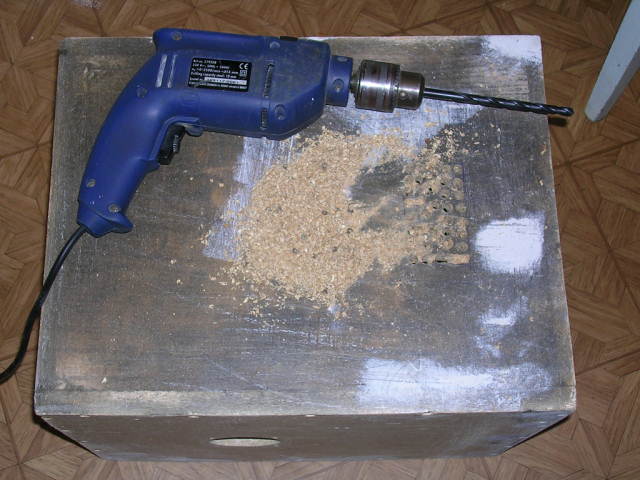

Рис. 7. Фазоинвертор сабвуфера Рис. 8. Клеммы сабвуфера Рис. 9. Ручки корпуса сабвуфера Рис. 10. Отверстия под ручки сабвуфера

Собрал корпус сабфувера, для того, чтоб посмотреть, как звучит.

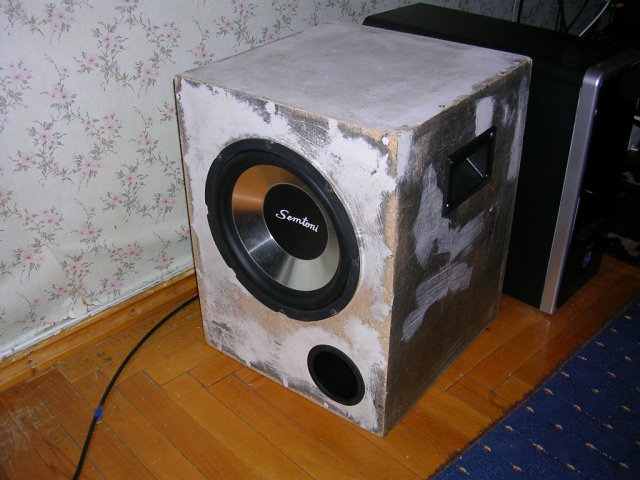

Рис. 11. Предварительная сборка

Все мои сомнения по поводу правильности расчета объема сабфувера в миг развеялись — играл мягкий ровный бас. Убедившись в том, что ничто нигде не свистит, я поснимал «фурнитуру» и приступил к оклейке корпуса самоклейкой бумагой с фактурой кожи. Собрал.

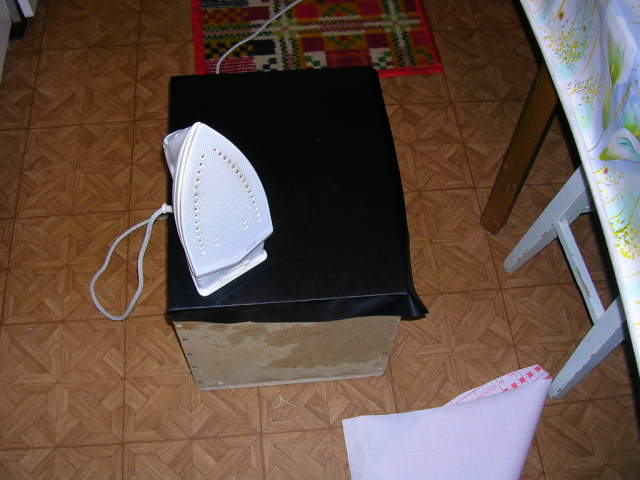

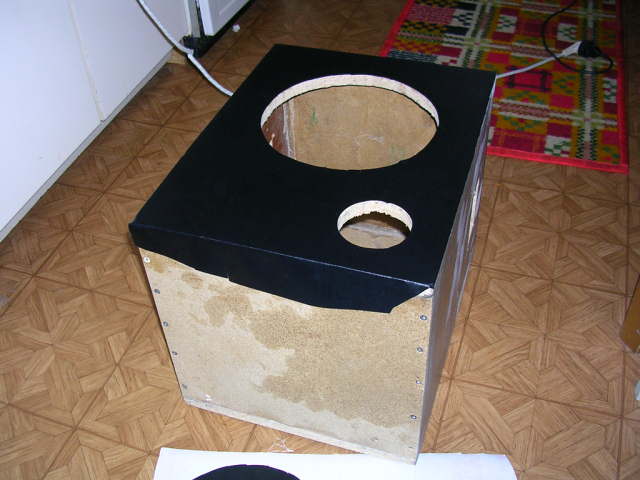

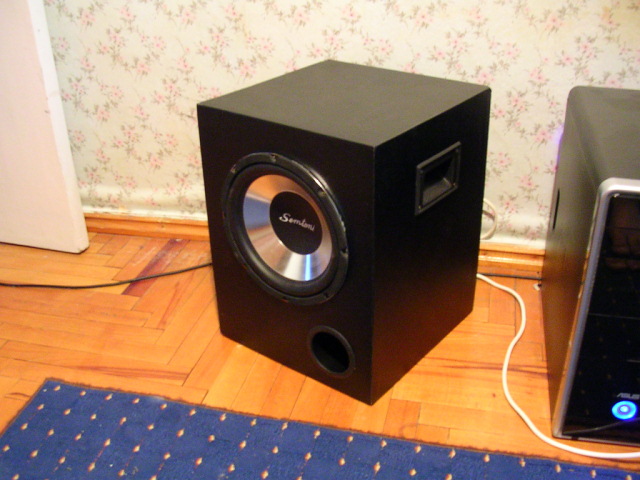

Рис. 12. Обклейка корпуса сабвуфера Рис. 13. Обклейка корпуса сабвуфера Рис. 14. Готовый сабвуфера Рис. 15. Готовый сабвуфера

Что понадобилось для изготовления самодельного сабвуфера:

  • НЧ-динамик Semtoni 10”(25 см) 350w(rms, max) – 1100 рублей.
  • ДСП 20мм. – бесплатно, найдено на чердаке
  • Клей ПВА – бесплатно, уже был в наличии
  • Саморезы 50мм. 100шт. – 26 рублей
  • Герметик силиконовый, прозрачный – 59 рублей
  • Пистолет для герметика – 40 рублей
  • Розетка с клеммами – 65 рублей
  • Акустический провод 1м. – 60 рублей
  • Фазоинвертор 75х100мм. – 40 рублей
  • Ручки «Карманы» 2шт. — 100 рублей
Читать еще:  Распиновка лямбда зонда на 4 провода Схема

Изготовление сабвуфера для автомобиля

Сабвуфер — это низкочастотный динамик, установленный в корпус. Он предназначен для воспроизведения звука низкой частоты. Тема этой статьи — изготовление сабвуфера своими руками.

Наш рассказ о том, как собрать сабвуфер, необходимо предварить небольшим экскурсом в теорию. Корпус выступает в роли акустического оформления, требуемого для изоляции звуковых волн, излучаемых передней и задней стороной диффузора динамика, так как при их встрече происходит самозатухание, называемое коротким замыканием.

Виды конструкций акустического оформления

Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.

Закрытый ящик — наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов — простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.

Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.

Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.

Изготавливаем корпус для сабвуфера своими руками

Какой материал лучше всего подойдёт для того, чтобы сделать корпус для сабвуфера своими руками?

  • Древесностружечная плита (ДСП) — наиболее подходящий вариант, он дёшев и легко поддается обработке. Следует выбирать ДСП с наибольшей плотностью. Подойдет толщина 16мм или больше. ДСП легко впитывает влагу и разбухает, поэтому желательно окрашивать.
  • Древесноволокнистая плита (ДВП) — её, также как и ДСП, следует выбирать наиболее большой плотности. Легко слоится, особенно влажный. С ДВП следует работать аккуратно, чтобы не испортить. Несмотря на недостатки, является удобным материалом для быстрой постройки сабвуферного корпуса для динамика средней мощности.
  • Фанера. Подходит фанера из русской березы или корабельной древесины. Большинство других сортов фанеры не имеют достаточной плотности, что приводит к искажению звука.

Если есть листы ДСП, ДВП или фанеры, но их толщины недостаточно, чтобы обеспечить требуемую жесткость конструкции, можно сложить вместе два листа, скрепив их герметиком (или ПВА, столярным клеем) и саморезами.

Итак, сделать корпус для сабвуфера своими руками совсем не сложно.

Как собрать сабвуфер: требуемые материалы и инструменты

Материалы

  • Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
  • Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
  • Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
  • Кабель акустический.
  • Силиконовый герметик или клей ПВА.
  • Саморезы по дереву. Гвозди не подходят.
  • Эпоксидная смола.
  • Краска или лак.
  • Клей в баллончике для карпета. Можно использовать и другой клей.
  • Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.

Инструменты

  • Ножовка или лобзик.
  • Шуруповерт, подойдет и отвертка.
  • Рулетка или длинная линейка.
  • Карандаш (маркер).
  • Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
  • Ножницы.

Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.

Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.

Изготовление сабвуфера включает в себя несколько этапов

Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.

Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.

Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.

Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).

Вырезаем отверстие для динамика.

Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.

Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.

Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.

Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.

Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.

Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.

Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.

На фото — сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса — 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.
