Как правильно подключить настроить и использовать приложение Torque

Torque pro инструкция

Инструкция по установке, настройке и работе с программой Torque для Android. Разберемся как установить приложение, как добавить плагины, как добавлять приборы и настраивать их. Какие есть пункты меню в программе и что означает каждый из них. Как добавить свою строку инициализации, что это такое и зачем она нужна. Как установить свой PID файл.

Описание программы

Программа Torque (Торкуе) работает совместно с адаптерами ELM327. Возможно использование ELM327 Bluetooth, WiFi, USB. Приложение совместимо с автомобилями Toyota, BMW, Ford, GM, Mercedes, Vauxhall, Nissan, Daewoo, Opel, Chrysler, Volkswagen, Audi, Jaguar, Citroen, Peugoet, Skoda, Kia, Mazda, Lexus, , Renault, Mitsubishi, Honda, Hyundai, Seat, Dodge, Jeep, Pontiac, Subaru и многими другими.

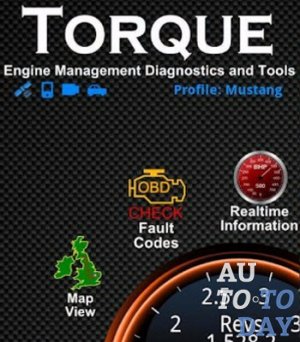

Торкуе является своего рода бортовым компьютером на смартфоне.

Функции

  • Отображение параметров двигателя в реальном времени
  • Чтение и сброс кодов неисправностей «Check Engine»
  • Сохранение логов поездки
  • Определение времени разгона: 0-60, 0-100 и др.
  • Установка собственных рабочих экранов с датчиками, выбираемыми на ваше усмотрение
  • Может помочь отремонтировать автомобиль без посещения автомастерской.

Установка

  1. Скачиваем последнюю русскую версию torque.
  2. Нажимаем установить.

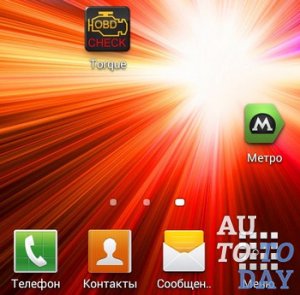

  3. На рабочем столе появляется ярлык приложения, установка программы закончена.

Сопряжение с адаптером ELM327 и автомобилем

  1. Берем адаптер ELM327, если его нет, то покупаем.
  2. Ищем в автомобиле разъем OBD2 и подключаем в него адаптер. Заводим двигатель. На сканере должна загореться лампочка питания, если она есть, конечно.
  3. Заходим на телефоне в настройки Bluetooth и включаем его. Делаем поиск устройств Bluetooth.
  4. Находим наш адаптер, он будет называться OBD2, CHX или подобное. Вводим ПИН: 1234, 0000 или 6789.
  5. Открываем программу Torque, заходим в «Настройки», далее «Настройки адаптера OBD». Выбираем «Тип подключения: Bluetooth», нажимаем «Выберите Bluetooth устройство» и выбираем наш адаптер OBD2, CHX или другой.
  6. Если соединение с адаптером прошло успешно, иконка должна перестать мигать и будет гореть сплошным цветом.
  7. После сопряжения с ELM327 происходит автоматическое соединение с блоком управления автомобиля. Если все в порядке, то появится надпись «Успешное подключение к ЭБУ» и иконка машинки перестанет моргать и будет гореть.

Описание пунктов меню программы Torque

Адаптер сопряжен, связь с автомобилем установлена. Пора разобраться с пунктами меню программы. Меню приложения Torque состоит из следующих разделов:

  1. Состояние адаптера
  2. Графики
  3. Результаты испытаний
  4. Обзор на карте
  5. Считывание ошибок
  6. Приборная панель
  7. Плагины
  8. Настройки
  9. Помощь

Что означает каждый, для чего нужен и как их настраивать.

Состояние адаптера

Показывает информацию о подключенном диагностическом адаптере и параметрах автомобиля.

  • Связь с адаптером – да/нет
  • Подключение к ЭБУ – да/нет
  • Производитель адаптера
  • Версия адаптера
  • OBD протокол автомобиля
  • Доступные датчики

Графики

В этом разделе можно записывать параметры двигателя в виде графиков.

Для этого нужно выбрать тип графика, максимальное число записей, интервал опроса датчиков и, собственно, сами датчики для построения графиков.

Результаты испытаний

В этом разделе получаемые данные с датчиков автомобиля сравниваются с номинальными значениями.

Обзор на карте

Здесь можно записывать и просматривать текущую и архивные поездки. Данные, получаемые с GPS воспроизводятся на картах Гугл в виде траектории поездки.

Считывание ошибок

Здесь можно прочитать и сбросить ошибки «Check Engine». Сохранить и загрузить журнал ошибок, отправить информацию об ошибке по почте, в сообщении или другими способами. Произвести поиск ошибки в базе данных.

Приборная панель

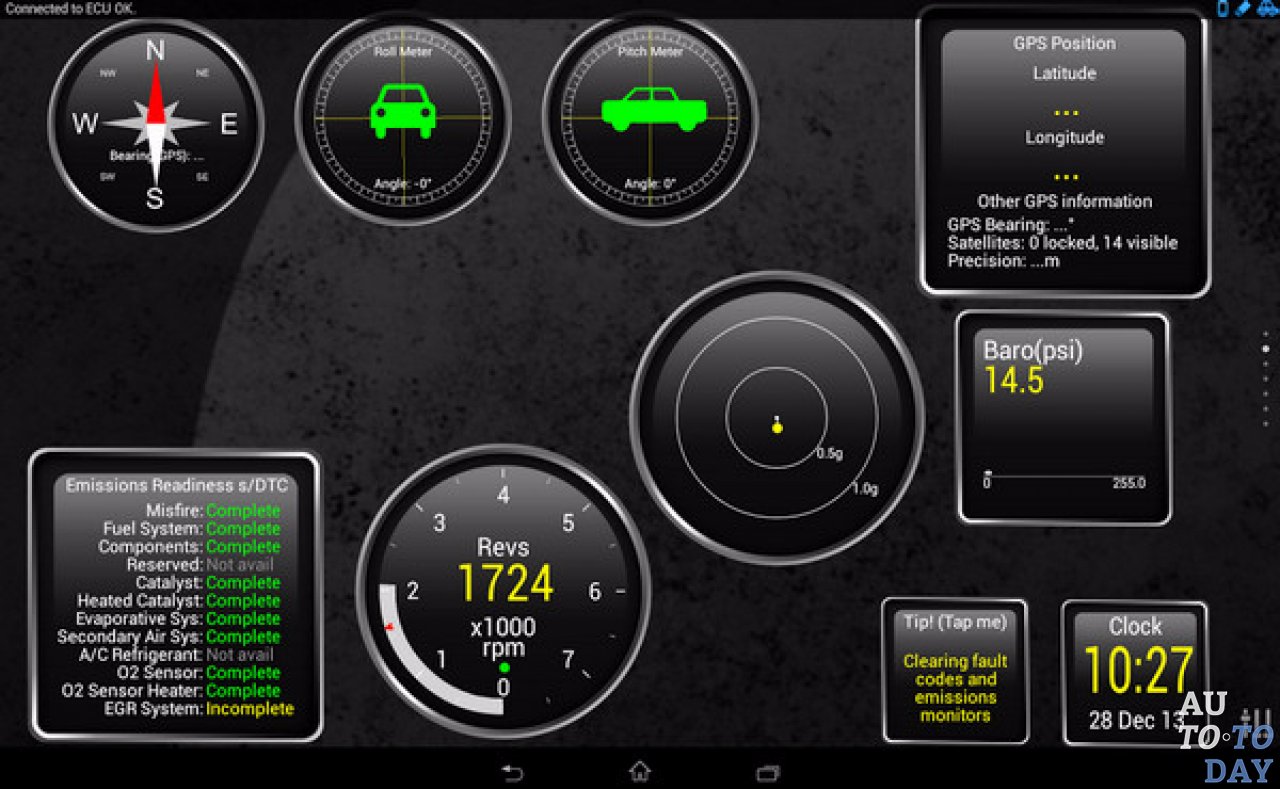

Это основная рабочая область приложения. Содержит приборы с показаниями датчиков автомобиля, в т.ч. в реальном времени. На приборную панель можно добавлять свои приборы с цифровой информацией, графиками или текстом.

Чтобы добавить нужный вам прибор нужно:

  1. нажать кнопку «Добавить прибор»;
  2. выбрать тип прибора: шкала, график, цифровой дисплей, данные о топливе, GPS и другое;
  3. выбрать данные, которые будут отображаться на этом приборе: CO2, Давление, Температура, GPS, положение дроссельной заслонки и т.п.
  4. выбрать размер прибора: крошечный, маленький, средний, большой, очень большой.

Приборы можно настраивать, перемещать, удалять.

Профили автомобилей

Под каждый автомобиль можно создавать свой профиль.

В нем указывается:

  • Название
  • Фотография
  • Тип кузова
  • Объем двигателя
  • Масса
  • Тип топлива
  • Объем бака
  • Максимальное значение тахометра
  • Цена топлива

Плагины

Плагины расширяют возможности программы Torque. Особенно популярны плагины для конкретных автопроизводителей: Nissan, Renault, Kia и т.д.

Плагины нужно сначала скачать здесь.

Затем устанавливаем их, как обычное приложение. Установленные плагины появятся в виде дополнительных пунктов меню.

Как добавить набор PID (ПИД)

Почитать об этом более подробно можно здесь.

  1. Скачиваем нужный набор PID.
  2. Создаем в папке с программой «.torque» новую папку «extendedpids»
  3. Помещаем в нее скачанный файл.
  4. Заходим в «Настройки», далее «Управление дополнительными PID», далее «Добавить набор» и выбираем скопированный ПИД-файл.

Как добавить строку инициализации

Подробнее об этом можно почитать здесь.

Строка инициализации может понадобится, если ваша машина имеет нестандартный протокол OBDII. В этом случае программе требуются дополнительные команды инициализации блока управления, чтобы он вышел на связь. Строка инициализации посылается перед попыткой подключения.

  1. Берем строку инициализации для вашего ЭБУ.
  2. Заходим в редактор профиля автомобиля в программе Torque. Нажимаем кнопку «Show Advanced Settings»
  3. В самом низу находим «ELM327 строка пользовательской конфигурации» и прописываем нашу строку инициализации.
  4. Сохраняем профиль автомобиля.

Теперь вы готовы для самостоятельной диагностики и контролю параметров своего автомобиля. Используйте функционал программы по-максимуму, добавляйте нужные приборы, записывайте поездки, тестируйте скорость автомобиля и расход бензина. Считывайте и стирайте ошибки «Check Engine».

Инструкция по ELM327 bluetooth: как подключить и как пользоваться

Адаптер ELM327 для автомобиля – замечательный гаджет, который я рекомендую всем своим друзьям. Практически за копейки можно получить полный контроль над параметрами авто, на первый взгляд скрытыми. О том, как пользоваться ELM327 Bluetooth на Андроид на русском интерфейсе, я расскажу в пошаговой инструкции ниже.

Bluetooth адаптер elm327: особенности и возможности

Перед тем, как подключить ELM327 Bluetooth к Android, необходимо выбрать тип платы и место подключения. Устройство должно быть аппаратной версии 1.5 – это обеспечивает больший функционал. Вариант 2.1 – версия с худшими параметрами.

В большинстве автомобилей разъём для ELM327 находится ниже руля. В некоторых моделях расположение может быт иным, например, в бардачке. Ниже я расскажу, как настроить модуль. После подключения в порт и соединения с Андроид, можно пользоваться ОБД2 ЕЛМ327 на Bluetooth при помощи различных приложений. И здесь для автомобилиста открываются большие возможности:

  • контроль данных двигателя (скорость, обороты);
  • контроль ошибок двигателя (check engine);
  • контроль расхода бензина, подачи топлива, импульс открытия форсунок;
  • диагностика подушек безопасности, трансмиссии, климатических систем.

Это – далеко не полный перечень. В общем случае, список возможностей зависит от данных, содержащихся в ЭБУ (блоке управления двигателя), от модели автомобиля, от используемого приложения на Андроид.

Инструкция по подключению ELM327 к Андроид

Подключение ELM327 Bluetooth к Android выполняется практически так же, как и сопряжение Блютуз для других гаджетов. Процесс состоит из следующих шагов:

  • Подключение ELM327 к разъёму. Порт установлен на бортовом компьютере авто и обычно расположен под рулём, но может находиться и в другом месте.

  • Установка ПО на Андроид-телефон или планшет. Диагностическое приложение можно выбрать в магазине Гугл Плей. Достаточно набрать в поиске «ELM327». Из популярных программ доступны Torque, OBDmax, Motor Data OBD, OliviaDrive Free, Check Engine. Есть платные и бесплатные версии. Также большинство программ доступно на русском языке.

  • Включение зажигания. На некоторых моделях ELM327 есть выключатель, который также может понадобиться переключить, чтобы работать с ELM327 Bluetooth на Андроид.
  • Включение Блютуз на телефоне или смартфоне. После этого из списка устройств нужно выбрать ваше. Обычно оно может быть обозначено как OBD II, CBT, CHX или Vgate.
  • Происходит стандартная операция сопряжения. На этом этапе нужно ввести код, указанный в инструкции. Часто это «0000» или «1234».
  • Отрываем установленное приложение. В качестве примера я буду пользоваться бесплатной версией Torque на русском, поскольку она наиболее популярна.
Читать еще:  Все доступные варианты как оплатить парковку в Москве

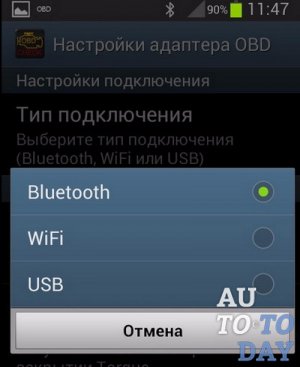

  • В приложении выбираем «Настройки адаптера». Тип подключения должен быть указан, как «Блютуз», а в пункте «Устройство» должно быть выбрано ваше.

  • Перейдя в пункт «Статус адаптера» или «Adapter Status», мы должны увидеть три зелёные галочки. После этого соединение установлено и гаджетом можно пользоваться.

  • В программе Torque можно добавлять на экран различные схемы, графики и датчики и отслеживать их изменение в реальном времени, причём всё доступно на русском языке.

Возможные ошибки

Если ЕЛМ 327 Блютуз не подключается на Андроид и вам не удаётся им воспользоваться, значит, по ходу подключения могли возникнуть следующие ошибки:

  • не переключен выключатель на адаптере;
  • не включено зажигание (часто требуется для питания);
  • вставьте адаптер в разъём плотнее (мигания светодиода не обязательно говорит о подключении);
  • переберите все протоколы в настройках программы. В Torque на русском это пункт «Профиль автомобиля» в настройках. Пробуйте разные протоколы, пока связь не будет установлена.

Если данные шаги не помогли, то дело, вероятно, в самом адаптере. Необходимо обменять его по гарантии и выбрать другой.

Заключение

Настройка ELM327 Bluetooth OBD2 на Андроид ничем не сложнее подключения беспроводной гарнитуры. Учитывая то, что в Google Play есть множество бесплатных программ на русском, вы получаете полноценную диагностическую систему для автомобиля. При этом не нужно переплачивать и пользоваться услугами специалистов. Я настоятельно рекомендую ELM327, и все мои друзья-автомобилисты уже убедились в пользе этого устройства.

Elm327 bluetooth на андроид : Один комментарий

У меня отель астра джи 1999 года,адаптер не находит ЕБУ,в чем проблема,подскажите?

Настраиваем Torque для использования в вашем автомобиле

  • Настраиваем Torque для использования в вашем автомобиле
  • Программа Torque и ее возможности
  • Изучаем интерфейс
  • Приступаем к настройке
  • Плюсы и минусы использования программы

Если вы хотите все знать о техническом состоянии вашего автомобиля, то программа Torque может в этом помочь, достаточно лишь установить ее на свой смартфон под управлением Android. Сегодня мы предоставим вам полное описание программы Тorque – как ею пользоваться, каковы ее недостатки и преимущества, а также как можно установить Тorque Рro на Android.

Программа Torque и ее возможности

Если говорить о том, как пользоваться программой и что из себя представляет Тorque на Android, то все достаточно просто. Это специальное приложение для диагностики автомобиля, благодаря которому ваш смартфон превращается в полноценный бортовой компьютер, позволяющий делать мониторинг всех показателей машины. Программа Torque работает через Bluetooth-адаптер, и скачать ее можно с Play Market. Известны две версии данной программы: Lite (бесплатная пробная) и Pro (платная версия). Что касается возможностей программы, то их у нее очень много:

• Возможность настройки Torque под свои потребности.

• Полная диагностика двигателя вашей машины.

• Считывание дополнительных устройств и систем автомобиля (зависит от марки диагностируемого авто).

• Чтение и стирание Check Engine (ошибок двигателя) из электронного блока двигателя автомобиля.

• Отображение текущих параметров разных датчиков машины (давление, скорость, температура воздуха, обороты, скорость, температура жидкостей и прочее) в режиме реального времени.

• Семь настраиваемых рабочих столов, на которые можно выносить различные важные датчики.

• Текущую информацию можно выводить в виде графиков, циферблатов, цифровых значений.

• Использование уже имеющихся в приложении виджетов или создание новых.

• Функция выбора настроек способа оповещений в движении значений датчиков.

• Сохранение маршрута движения машины с возможностью выгрузки на сервер и просмотра маршрута на ПК.

Pro-версия программы делает ее более удобной в использовании и расширяет возможности приложения. Например, можно сделать несколько профилей для разных авто и еще детальнее настраивать виджеты и стартовый экран. К тому же эта версия умеет сама включать Bluetooth.

Изучаем интерфейс

Перед тем, как начать работать с Torque Pro, необходимо изучить ее интерфейс. На экране можно увидеть приборную панель, значок считывания ошибок (Check Engine) и расшифровку кодов неисправностей, карту и, если есть GPS, – свое местоположение, среднюю скорость и преодоленную дистанцию. На экран выводится очень много актуальной информации: определение скорости, остаток бензина, крутящий момент, обороты и температура двигателя и т.д.

Информация, отображающаяся на экране, может записываться и даже передаваться через Twitter. Нужная информация подается на семи настраиваемых экранах в виде циферблата, цифровых значений и графиков, и доступна она в трех размерах: большом, среднем и малом, что дает возможность выбрать оптимальный, относительно размеров экрана, вариант.

Torque Pro значительно интереснее бесплатной версии с точки зрения интерфейса. На стартовом экране отражается меню программы и тахометр.

Приступаем к настройке

В установке Torque нет ничего сложного, если придерживаться определенной инструкции. Прежде всего, настройку Torque необходимо начать с того, что надо найти разъем для диагностики автомобиля и подключить к нему адаптер. Затем включаем на телефоне Bluetooth, включаем зажигание (двигатель при этом можно не запускать), входим на телефоне в пункт Bluetooth > меню «Настройки», устанавливаем сопряжение с адаптером (выбираем OBD-II и, если потребуется, вводим код, указанный в документации к адаптеру.

Тогда запускаем программу, и, когда соединение с машиной успешно установлено, появляется значок автомобиля в строке состояния и надпись «Connected to ECU OK».

Плюсы и минусы использования программы

К преимуществам пользования программой Тorque на Android можно отнести следующие:

• Совместима с любыми устройствами Android.

• Делает возможной самостоятельную диагностику на дому.

• Огромный набор функций.

• Можно настраивать приложение под себя.

Что касается недостатков работы с приложением Torque Pro:

• Требуется приобретать дополнительное оборудование.

• Большой расход заряда аккумулятора.

• Torque несовместима с некоторыми автомобилями.
