В какое место устанавливают подогреватель двигателя

Установка подогревателя двигателя Defa, попутная замена антифриза.

____Не было у бабы хлопот, да купила порося.
_________________(в качестве предисловия)

___Не смотря на то что машинка прекрасно заводилась даже в -33С, а ниже -25С я стараюсь машину не брать, если можно обойтись без нее, захотелось мне подогрев двигателя поставить.

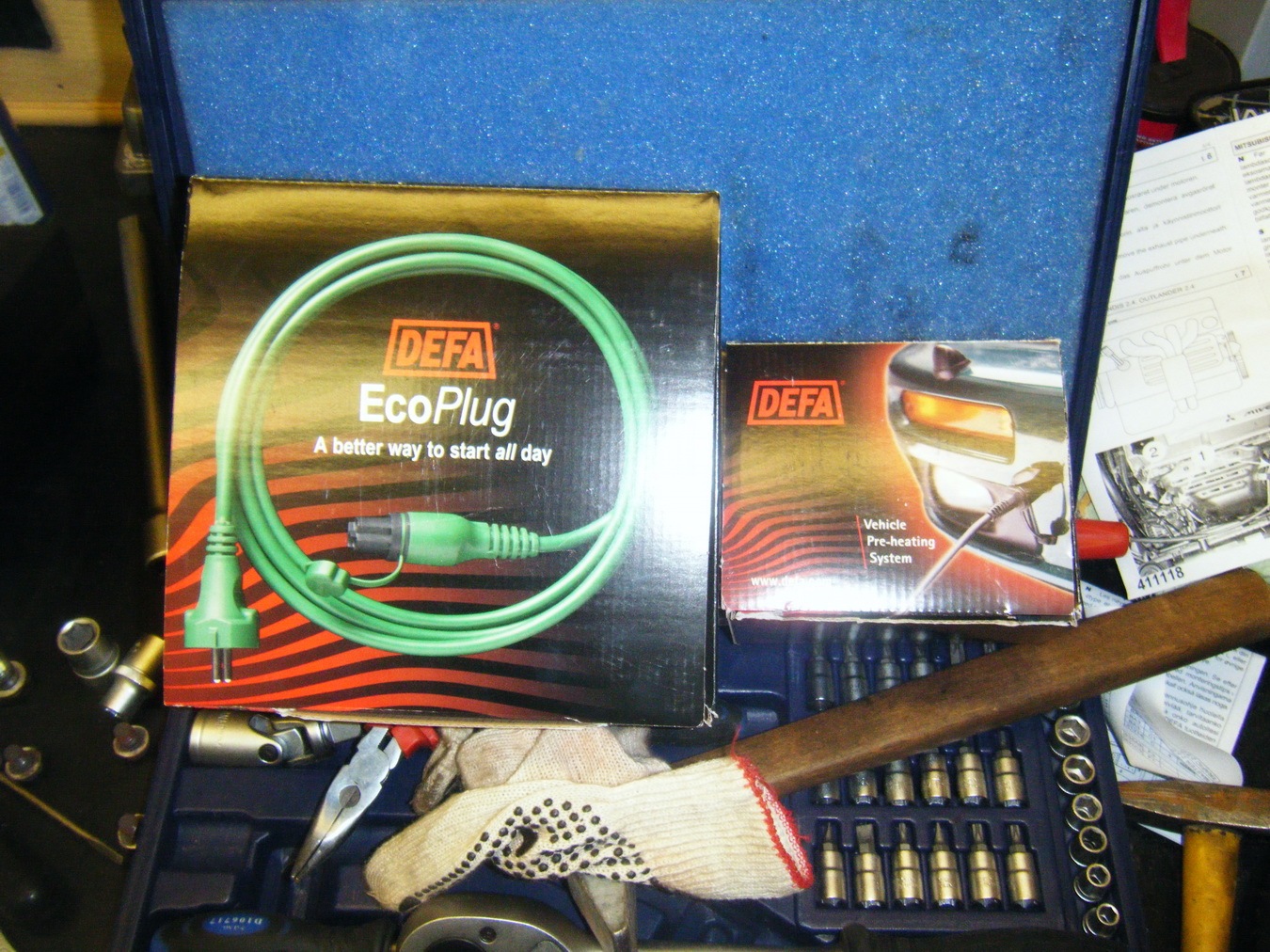

___Долго выбирал из имеющегося разнообразия и решил взять норвежскую Defa, в минимальной комплектации, т.е. один подогрев двигателя, без обогревателя салона и зарядки аккумулятора. За 5300 рублей был куплен такой минимальный набор:

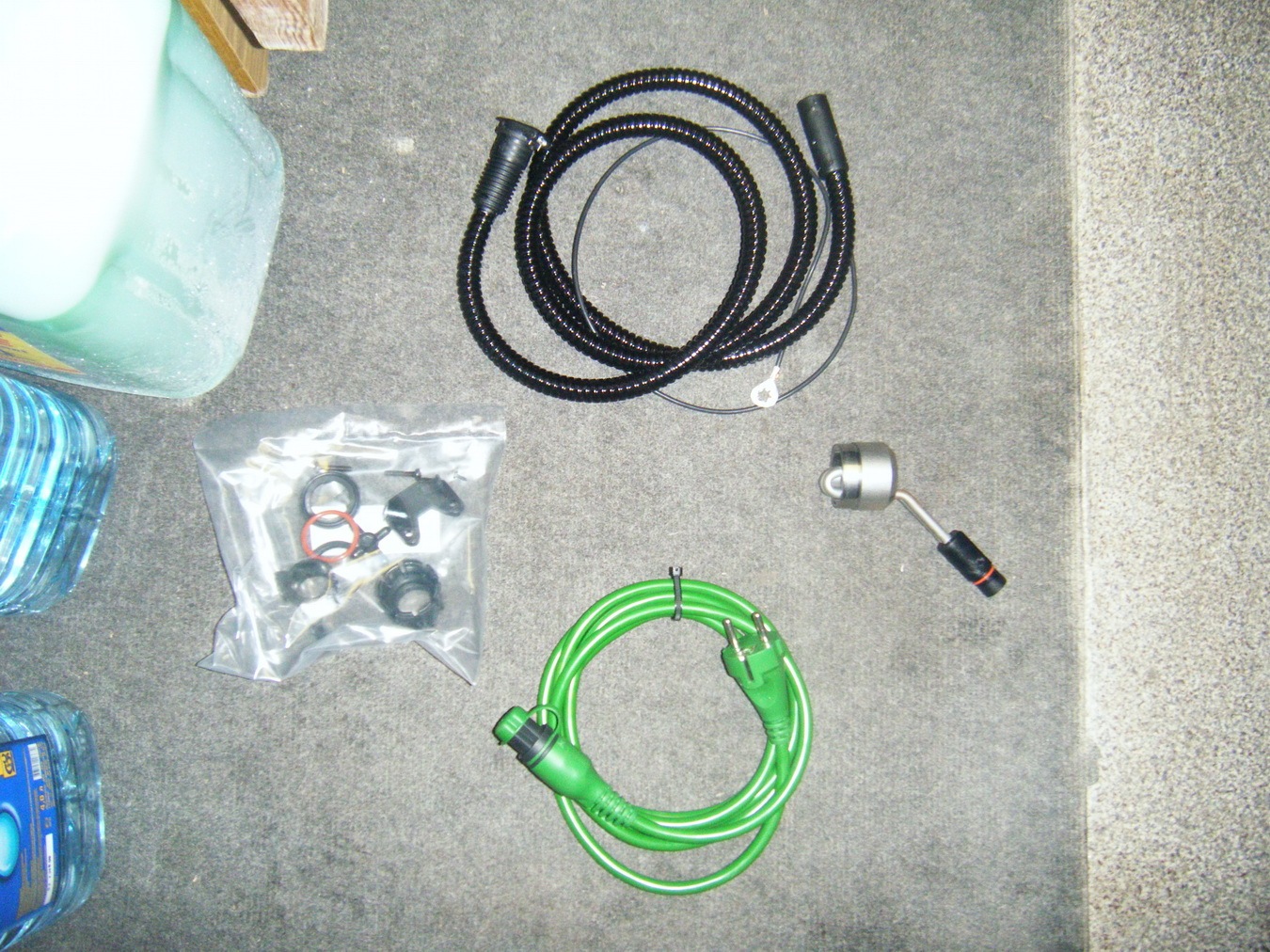

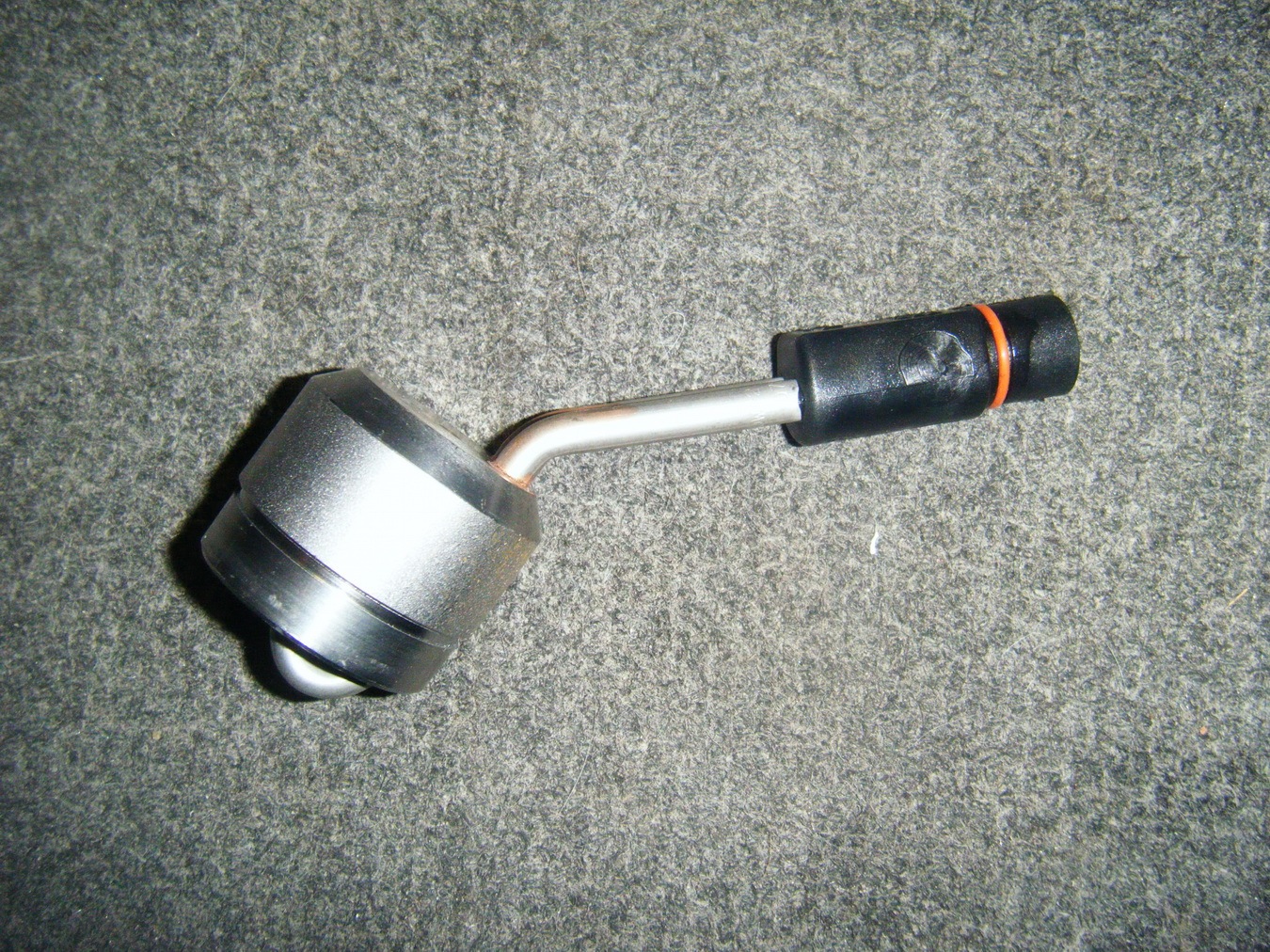

___В него входит: сам подогреватель, кабель с дефовской розеткой от подогревателя и кабель от обычной розетки к дефовской.

___Также был приобретен зеленый антифриз AGA 10 литровая канистра и 8 литров дистиллированной воды для промывки системы охлаждения.
___В комплекте есть инструкция, где на доступном английском языке написано как устанавливать подогрев на все автомобили, на которые, конкретно этот подогрев, можно установить. Что интересно он подходит не только к иномаркам, но и ко всей ВАЗовской классике и Нивам, соответственно отечественный подогрев для наших машин подойдет к Аутлендеру, диаметр заглушки в блоке одинаковый. Инструкция не очень многословна, по ней все просто: слейте антифриз, отсоедините датчики кислорода, снимите тепловой экран, выбейте заглушку, вбейте подогрев, проложите провод, соберите все обратно и залейте антифриз. Вроде все просто. Ну чтож, приступим.
___Первым делом полностью сливаем антифриз, из радиатора и из блока двигателя. Напомню, я это делал для того, чтобы еще и сменить антифриз, т.к. пора уже было. Если же просто установить подогрев, то достаточно слить только из блока. Для слива из радиатора откручиваем пробку в правом (по ходу движения) нижнем углу радиатора. Для слива из блока на моей машине (двигатель 4G69, 4WD) откручиваем болт на раздаточной коробке:

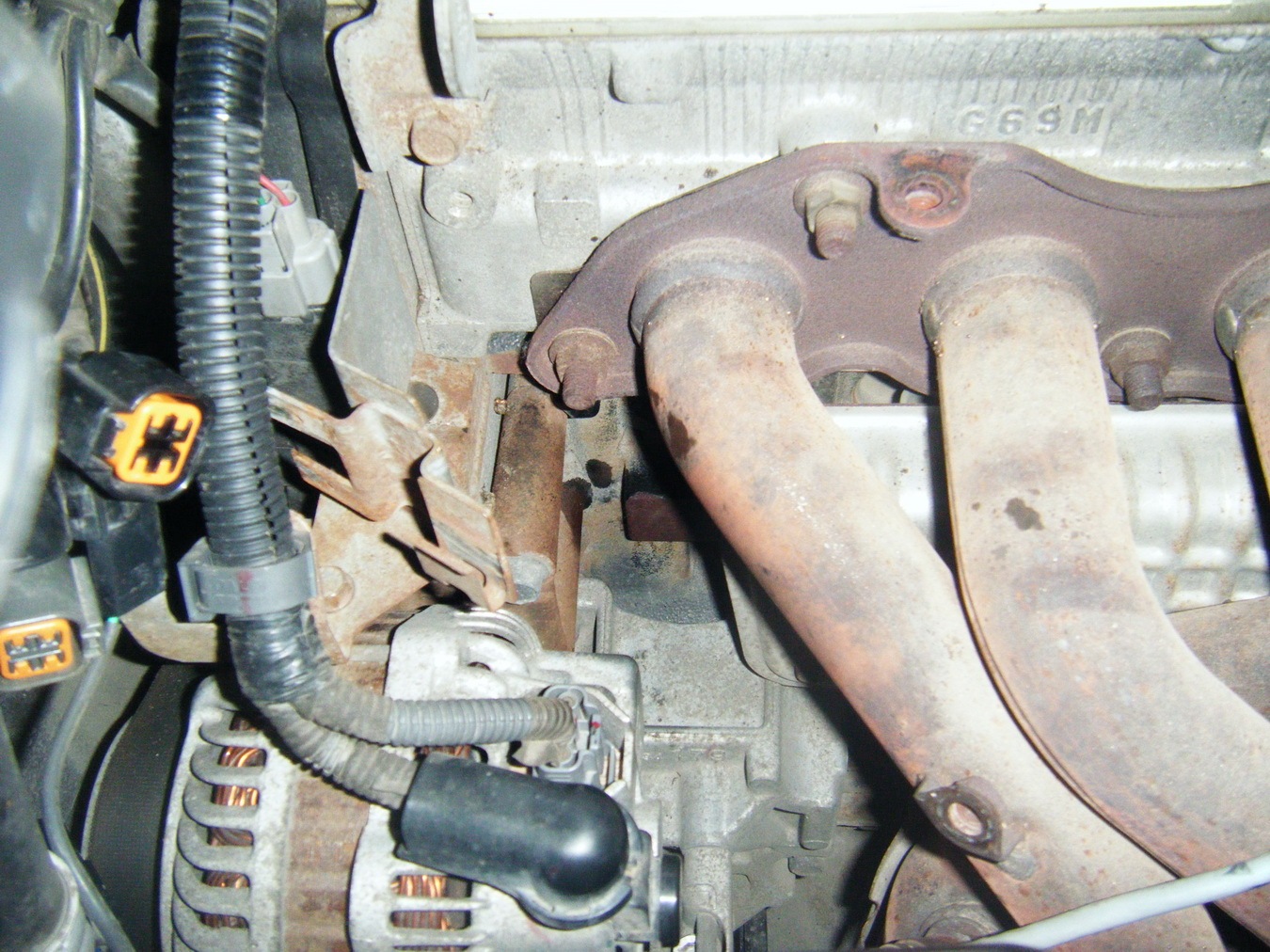

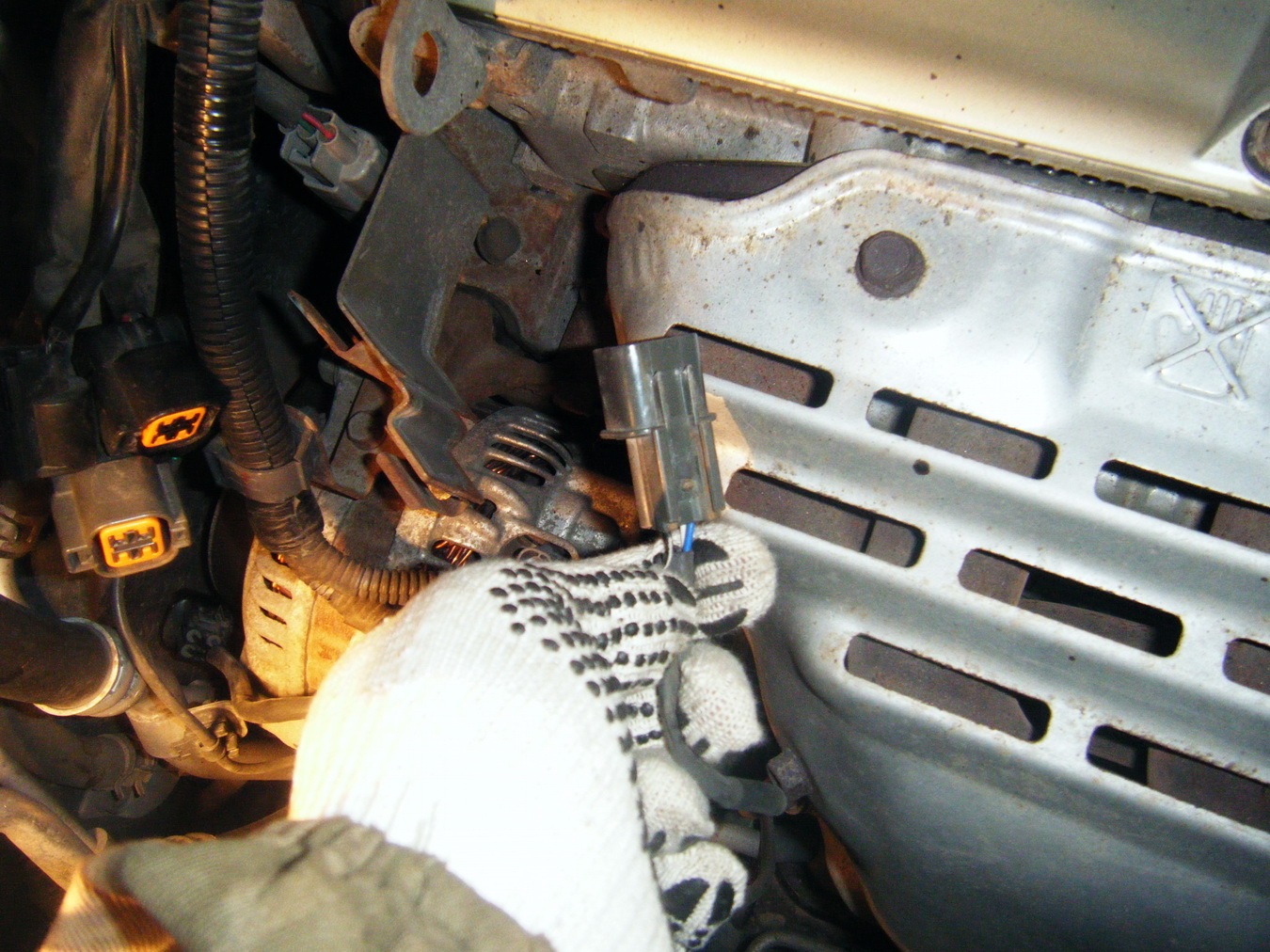

___Далее отсоединяем разъемы от датчиков кислорода, откручиваем 4 болта крепления теплового экрана выпускного колектора и снимаем его.

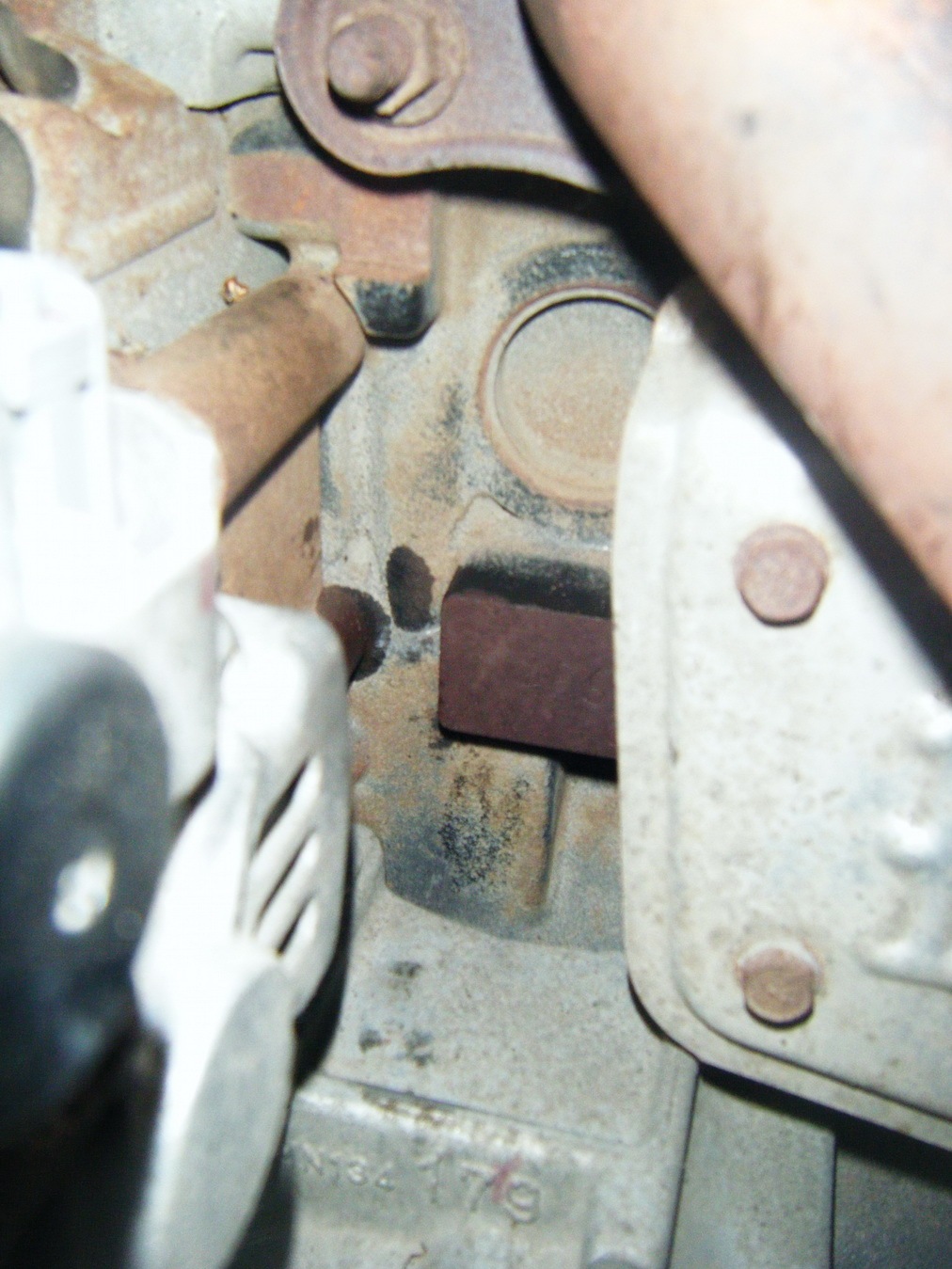

__Теперь стала видна заглушка, на место которой нужно поставить подогрев, она находится над площадкой где выбит номер двигателя:

___Все усложняется тем, что доступ к ней очень ограничен. Пытался выбить ее так: пробить дыру в ней, затем всунуть в нее отвертку и выковырять ее наружу. Но на деле получилось так, что заглушка вошла внутрь блока, хорошо не провалилась. Дальше долго и нудно пытался ее выковырять, но ничего не получалось, крутил ее вокруг, подгибал отверткой, но она не выходила. Потом она просто взяла и провалилась куда-то вниз, внутрь блока. Вот тут-то мне поплохело, в голове стали рисоваться страшные картины полной разборки двигателя и т.п. Но успокоившись, я эту заглушку нащупал пальцами, упала она не глубоко, взял магнит и поднял заглушку на уровень дыры в блоке. Продолжил секс по ее извлечению, не получалось. Тогда решил снова попробовать магнит и заглушка легко и просто выскочила из блока. Фу-ух.

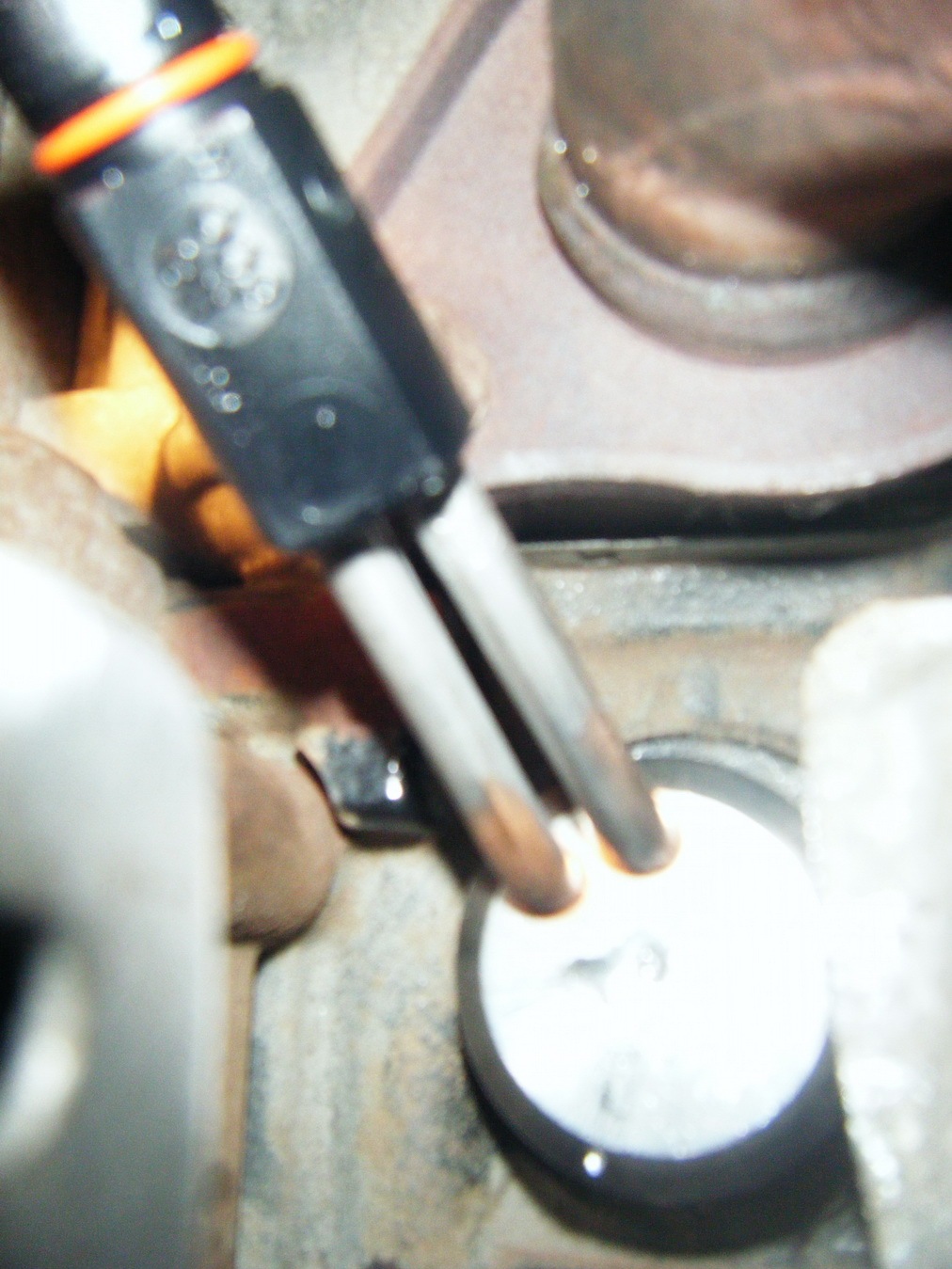

___На этом проблемы не закончились. Установив подогреватель как и положено на «11 часов» я начал забивать его в блок, но пространство ограничено, размахнуться молотком негде, ударить чётко и ровно не получается. Вобщем бил я его, бил, но так до конца и смог забить. Залил в систему воду, завел, с подогрева течет. Было еще много разных попыток забить его глубже, но так ничего и не вышло. Устав физически и самое главное морально, потеряв боевой дух, ушел домой, решил завтра обратиться в сервис.

___В сервисе узнал много нового :-), что подогреватель я поставил изначально криво и все попытки его дальше забить лишь усугубили ситуацию, что имея больше места для размаха молотком, при криво установленном подогревателе я имел все шансы расколоть блок двигателя. Чтобы вынуть и правильно поставить подогреватель слесарям пришлось снимать выпускной коллектор. Но собрали все, залили антифриз, завели двигатель, все в порядке, не течет. Проложили кабель и вывели розетку вот сюда:

___Вобщем второй раз я бы за самостоятельную установку Defa не взялся, даже с учетом осознания своих ошибок. Слишком много нервов стоила мне эта работа, да и очень неудобная эта операция.
За работу в сервисе отдал 3000 р.

З.Ы. Уже после окончания всей этой истории увидел на рынке наш отечественный подогреватель, конструктивно похожий на эту Defa, но который стоит 1600 рублей и который не нужно забивать в двигатель, в отверстие вставляется Т-образное крепление и подогреватель притягивается к блоку гайкой. Можно неплохо сэкономить и ставить проще.

Самостоятельная установка подогревателей резервуарного типа, на примере подогревателя Северс

Схемы установки подогревателя на двигатель
Расположение термостатаНа блоке двигателя имеется сливная пробкаНа блоке двигателя отсутствует сливная пробка
1Если термостат находится на нижнем патрубке радиатора1) забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник.1) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в верхний патрубок радиатора через тройник
2Если термостат находится на верхнем патрубке радиатора1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер.1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в шланг «подачи» печки.
2) забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг «подачи» печки.2) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в шланг «подачи» печки через тройник.

Применяемость универсального монтажного комплекта №2000, для машин японского производства.

публикация с сайта Лидер

ВОПРОСЫ И ОТВЕТЫ:

Список комментариев

16.03.2021 08:49 Автонаходка, Андрей Ольховский

Здравствуйте. К сожалению не подскажу.

31.01.2021 22:38 Автонаходка, Андрей Ольховский

Здравствуйте. Установить можно на контур отопителя салона (ссылка на общую схему).

16.01.2021 23:27 Автонаходка, Андрей Ольховский

Здравствуйте. Не понял что на фото, аустановить можно на контур отопителя салона (ссылка на общую схему).

04.01.2021 14:06 Автонаходка, Андрей Ольховский
01.12.2020 10:16 Автонаходка, Андрей Ольховский

Здравствуйте. Вот ссылка на подогреватели и монтажные комплекты для установки на 2AZ (смотрите инструкции)

27.11.2020 12:48 Автонаходка, Андрей Ольховский

Здравствуйте. Нет у меня данных по диаметрам патрубков на данном двигателе (надо по месту мерить). Если в контур атопителя салона печки, то имейте в виду, что уменьшение сечеения внутреннего диаметра ведёт к снижению производительности.

22.11.2020 17:40 Автонаходка, Андрей Ольховский

Здравствуйте. У нас нет этих данных.

20.02.2020 10:04 Автонаходка, Андрей Ольховский

Здравствуйте. Можно включать сработающим двигателем, и те и другие. Самоличный опыт, помогает быстрее прогреть всю систему (включая салон).

11.02.2020 13:14 Автонаходка, Андрей Ольховский

Вот сылка на монтажный комплект (в наличии), там инструкция смотрите.

08.02.2020 10:20 Автонаходка, Андрей Ольховский

Здравствуйте. Вот перечень подогревателей относительно вашего двигателя ( в наличии 413888 и 412886). Персональной схемы (на 1kr) для подключения резервуарника (Старта) к сожалению нет.

24.12.2019 09:29 Автонаходка, Андрей Ольховский

Здравствуйте. Сидя за манитором я не смогу помоч.

13.12.2019 20:03 Автонаходка, Андрей Ольховский

Здравствуйте. Модель двигателя?

10.12.2019 16:02 Автонаходка, Андрей Ольховский

Здравствуйте! Вот сылка на монтажный комплект (в наличии), а это на инструкцию.

04.12.2019 09:28 Автонаходка, Андрей Ольховский

Здравствуйте. Нет циркуляции, гдето-то стоит «запирающий клапан срабатывающий при глушении ДВС».

04.12.2019 09:34 Автонаходка, Андрей Ольховский

Здравствуйте. Для ответа нужно знать модель двигателя, а так вот один из вариантов ( в наличии).

29.10.2019 18:30 Автонаходка, Андрей Ольховский

Здравствуйте. Это определяется опытным путём. Под капотом отсоеденяйте шланг (на радиатор печки) и кратковременно на ключ зажигания. В этот момент помпа созлаёт напор по которому можно определить направление тока ОЖ.

08.01.2019 12:53 Автонаходка, Андрей Ольховский

Здравствуйте. Вот ссылки на подогреватели, где в ссылках на инструкции, есть расклад.

09.12.2018 11:24 Автонаходка, Андрей Ольховский

Какая модель двигателя? Ну а как правило на обратку отопителя (печки салона), только постарайтесь не заузить сечение магистрали.

Читать еще:  Что значит цилиндры в двигателе
03.12.2018 10:47 Автонаходка, Андрей Ольховский

Здравствуйте. Вам нужен вот такого типа подогреватель.

02.12.2018 16:46 Автонаходка, Андрей Ольховский

Здравствйте. Предлогаю re241 (это в блок непосредственно), Монтажный комплект для резервуарного подогревателя.

23.11.2018 14:34 Автонаходка, Андрей Ольховский

Здравствуйте. Вот ваш подогреватель (в наличии), а это схема установки

08.11.2018 15:14 Автонаходка, Андрей Ольховский

Здравствуйте! Посмотрите вот тут, а точно к сожалению не подскажу.

28.10.2018 23:44 Автонаходка, Андрей Ольховский

Не видя перед собой двигатель с системой охлаждения, определённо Вам ничего не мого сказать. Обратитесь в сервис (по профилю) за рекомендацией.

28.10.2018 23:34 Автонаходка, Андрей Ольховский

Здравствуйте! К сожалению не подскажу.

10.09.2018 11:23 Автонаходка, Андрей Ольховский

Здравствуйте. Готовой схемы, для «резервуарника», нет для ссылки.

12.02.2018 11:41 Автонаходка, Олег Рахманин

Здравствуйте, согласно инструкции по установке. В обратку шланга печки.

02.02.2018 23:23 Автонаходка, Олег Рахманин

Здравствуйте, установка осуществляется исходя из расположения термостата и наличия сливной пробки: Если термостат находится на нижнем патрубке радиатора: 1) забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник. 2) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в верхний патрубок радиатора через тройник. Если термостат находится на верхнем патрубке радиатора 1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер. 2) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в шланг «подачи» печки. 3) забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг «подачи» печки. 4) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в шланг «подачи» печки через тройник.

01.02.2018 16:35 Автонаходка, Олег Рахманин

Здравствуйте, установка осуществляется исходя из расположения термостата и наличия сливной пробки: Если термостат находится на нижнем патрубке радиатора: 1) забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник. 2) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в верхний патрубок радиатора через тройник. Если термостат находится на верхнем патрубке радиатора 1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер. 2) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в шланг «подачи» печки. 3) забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг «подачи» печки. 4) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в шланг «подачи» печки через тройник.

31.01.2018 20:15 Автонаходка, Олег Рахманин

Здравствуйте, установка по схеме: забор со сливного отверстия, подача в обратку печки через тройник.

17.01.2018 16:51 Автонаходка, Олег Рахманин

Здравствуйте, установка по схеме: забор ОЖ со сливной пробки блока двигателя, подача в верхний шланг радиатора.

18.12.2017 09:59 Автонаходка, Олег Рахманин

Здравствуйте, установка осуществляется исходя из расположения термостата и наличия сливной пробки: Если термостат находится на нижнем патрубке радиатора: 1) забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник. 2) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в верхний патрубок радиатора через тройник. Если термостат находится на верхнем патрубке радиатора 1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер. 2) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в шланг «подачи» печки. 3) забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг «подачи» печки. 4) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в шланг «подачи» печки через тройник.

12.12.2017 09:57 Автонаходка, Олег Рахманин

Здравствуйте, готового решения к сожалению у нас нет, рекомендую обратится к установщикам, или ознакомится с рекомендациями самостоятельной установки, они есть в описании статьи.

11.12.2017 10:22 Автонаходка, Олег Рахманин

Здравствуйте, установка по схеме: забор охлаждающей жидкости с обратного патрубка печки через тройник, подача в сливное отверстие в блоке двигателя через штуцер.

04.12.2017 10:34 Автонаходка, Олег Рахманин

Здравствуйте, пошаговой схемы у нас нет, рекомендую обратится к установщикам.

04.12.2017 10:32 Автонаходка, Олег Рахманин

Здравствуйте, установка согласно инструкции к подогревателю.

07.11.2017 10:19 Автонаходка, Олег Рахманин

Здравствуйте, согласно инструкции, в разрез шланга печки.

16.10.2017 10:02 Автонаходка, Олег Рахманин

Здравствуйте, при чем тут бочок омывателя? и о каком таком электроклапане отопителя в старт турбо идет речь? Забор можно сделать из шланга печки подача в шланг радиатора который без термостата, можно и по другому подключить, просто нужно по месту смотреть, как будет удобней его установить.

27.09.2017 09:45 Автонаходка, Олег Рахманин

Здравствуйте, рекомендую обратится к установщикам, и они Вам его установят, что касается в разрез патрубка печки, то это схема только для подогревателей с помпой.

Подскажите пожалуйста схему подключения подогревателя на ниссан цефир, кузов А33

17.07.2017 09:47 Автонаходка, Олег Рахманин

Здравствуйте, установка осуществляется исходя из расположения термостата и наличия сливной пробки: Если термостат находится на нижнем патрубке радиатора: 1) забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник. 2) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в верхний патрубок радиатора через тройник. Если термостат находится на верхнем патрубке радиатора 1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер. 2) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в шланг «подачи» печки. 3) забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг «подачи» печки. 4) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в шланг «подачи» печки через тройник. Для подбора монтажного комплекта пришлите внутренние диаметры указанных патрубков.

26.03.2017 11:40 Автонаходка, Олег Рахманин
16.01.2017 18:07 Автонаходка, Олег Рахманин

Здравствуйте, ознакомится можно по этой ссылке.

09.01.2017 12:41 Автонаходка, Олег Рахманин

Здравствуйте, он нужен для работы таймера и отношения к дистанционному запуску он ни какого не имеет, тут только пульт нужен.

09.01.2017 12:34 Автонаходка, Олег Рахманин

Здравствуйте, установка осуществляется исходя из расположения термостата и наличия сливной пробки: Если термостат находится на нижнем патрубке радиатора: 1) забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник. 2) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в верхний патрубок радиатора через тройник. Если термостат находится на верхнем патрубке радиатора 1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер. 2) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в шланг «подачи» печки. 3) забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг «подачи» печки. 4) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в шланг «подачи» печки через тройник. Для подбора монтажного комплекта пришлите внутренние диаметры указанных патрубков. Или вот схема.

05.01.2017 10:24 Автонаходка, Олег Рахманин

Здравствуйте, установка осуществляется исходя из расположения термостата и наличия сливной пробки: Если термостат находится на нижнем патрубке радиатора: 1) забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник. 2) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в верхний патрубок радиатора через тройник. Если термостат находится на верхнем патрубке радиатора 1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер. 2) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в шланг «подачи» печки. 3) забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг «подачи» печки. 4) забор ОЖ с патрубка «обратки» печки через тройник, подача ОЖ в шланг «подачи» печки через тройник. Для подбора монтажного комплекта пришлите внутренние диаметры указанных патрубков.

Читать еще:  Двигатель ваз 2106 схема двигателя ремонт
04.01.2017 12:33 Автонаходка, Олег Рахманин

Здравствуйте, вот ссылка на инструкцию по установке.

04.01.2017 12:31 Автонаходка, Олег Рахманин

Здравствуйте вот типовая схема установки автономного отопителя.

Установка подогревателя двигателя 220В: экономия времени и ресурсов

Автономный подогреватель, установленный на ДВС, сокращает время прогрева до нескольких минут. Многие автовладельцы скептически отнесутся к такой перспективе. Однако на практике установить подогреватель намного проще и эффективнее, чем ждать 10-15 минут в холодной машине.

Установка подогревателя для двигателя 220В воздействует не на сам движок, а на антифриз, значительно увеличивая его температуру. Это происходит за счет вольфрамовой спирали и специального блока.

Предпусковой подогреватель двигателя 220В, подсоединенный под движок, работает не постоянно, а только до тех пор, пока двигатель не наберет свою рабочую температуру. Затем, при помощи датчика, он отключается, и мотор продолжает работу в обычном режиме.

Владельцы дизельного движка по достоинству оценят установку подогрева двигателя от 220В, так как этому типу мотора намного сложнее работать при низких температурах. Но и на бензиновый автомобиль поставить подогрев может быть настолько же удобно, как и для дизеля.

Еще одним значительным плюсом, ради которого стоит подключить подогреватель, является экономия бензина и дизтоплива, а также быстрый обогрев всего салона, что очень актуально для владельцев кожаных сидений.

Известные виды устройств

Изготовить предпусковой подогреватель двигателя своими руками вполне возможно при наличии некоторых навыков и умений. Но для начала необходимо разобраться, какими они бывают в серийном производстве.

Подогреватель топлива существует двух видов:

  • автономный;
  • электрический.

Установка электрического подогревателя считается более простой. Он имеет небольшую стоимость, и монтаж его очень прост. В его основе лежит особый блок, который подогревает агрегат. Работает правильно подключенный подогрев двигателя от 220 В. В комплекте с ним часто находится:

  • аккумулятор;
  • система дистанционного управления;
  • термодатчик и таймер.

Схема установки электрического подогревателя двигателя очень проста, поэтому использовать ее может каждый автовладелец. Главным минусом можно считать лишь количество потребляемой энергии, которое достаточно высоко для такого устройства.

Автономный предпусковой подогрев двигателя, изготовленный своими руками установить намного труднее. Его система сложнее, стоимость выше. Они включаются при помощи кнопки, не требуют наличия сети электропитания. Установленный автономный подогрев работает от топливной системы или от специального бензинового бачка.

В основе работы лежит принцип рециркуляции воздуха, который позволяет завести двигатель и быстро начать движение вне зависимости от погодных условий и сети электропитания. Устройство прогревает антифриз, который затем поднимается, поступает в радиатор, вновь охлаждается и возвращается в нагреватель.

Так жидкость циркулирует до тез пор, пока не прогреет всю систему, и та не достигнет рабочей температуры. Автономный подогрев, подключаемый к системе охлаждения, можно установить в любое место, что свободно под капотом авто. А также он быстро осуществляет обогрев салона.

Монтаж и установка устройства

Перспектива не ждать морозным утром лишние минуты пока прогреется движок, кажется очень заманчивой для автолюбителей. Многие автомобилисты на этом этапе зададутся вопросом, существует ли самодельный подогрев. И как установить подогрев двигателя своими силами?

Чтобы понять, как сделать предпусковой подогреватель двигателя, для начала придется смириться, что работать он будет от электричества. Следовательно, наличие розетки на парковке будет одним из условий эксплуатации.

Итак, подогреватель двигателя 220В собранный своими руками будет состоять из ТЭНа, арматуры и нескольких фиттингов. ТЭН необходимо подсоединить к малому кругу системы охлаждения и снабдить его насосом, чтобы при выключенном двигателе жидкость могла циркулировать.

Установка предпускового подогревателя двигателя имеет достаточно простую инструкцию, а для большего удобства в интернете существуют видеоролики, пошагово объясняющие ход действия.

Первое, что потребуется для сбора и установки подогревателя — тройник для дюймовой трубы стандартного образца. Его можно приобрести в любом магазине по продаже сантехники, там же можно купить и ТЭН, который также потребуется, чтобы собрать свой агрегат. Лучшим вариантом станет ТЭН с уже встроенным термостатом на 1,5 кВт.

Тэн устанавливается в торец тройника, а на другой конец монтируется десятисантиметровая труба. Она необходима для более быстрого подогрева системы. На свободный выход и конец трубы устанавливаются заглушки для дальнейшего подключения шлангов.

Теперь полученную деталь подключаем к системе циркуляции ОЖ в автомобиле. Для этого нужно найти место разрыва шланга снизу, где осуществляется выход к печке, и встроить самодельное устройство. К контактам ТЭНа подключается провод подходящего сечения, и на этом первый этап можно считать успешно завершенным.

Далее следует подключение насоса, с помощью которого и будет циркулировать жидкость. Проще всего будет использовать насос от Газели, так как он является универсальным и имеет достаточно доступную стоимость. Его подключают перед нагревателем при помощи разомкнутого реле к сети авто или обычной розетке.

Это основные пункты, по которым производится установка подогрева двигателя.

Опасность непроверенных систем

Если у Вас нет абсолютно никаких навыков для выполнения подобной работы, лучшим вариантом станет приобретение уже готового устройства. Как подключить подогрев в этом случае расскажет инструкция, которая прилагается к агрегату.

При самостоятельном вмешательстве в систему двигателя внутреннего сгорания и цикла его охлаждения, есть риск повредить некоторые элементы в том случае, если о внутреннем строении автомобиля Вам известно понаслышке.

Если же желание разобраться и самостоятельно выполнить все работы слишком велико, то следует заручиться помощью. Обычно опытный автомобилист может разобраться в той части системы, где производится установка подогрева и подскажет расположение необходимых деталей.

Самым простым в использовании, но при этом самым функциональным считается устройство для дизельных двигателей ПЖД. Стоит он скромно, а работает эффективно. Поддерживает ручной и автоматический запуск, работает с тосолом и антифризом, на среднем режиме мощности потребляет меньше литра топлива за час работы.

ПЖД способен выдерживать температуры до −45 градусов. Установить его самостоятельно можно при помощи инструкции или же обратившись в ближайший автосервис, где эту работу выполнят за несколько минут.

Помните, что любое вмешательство во внутреннее строение автомобиля должно быть квалифицированным.

Прежде чем задаваться вопросом, как установить предпусковой подогреватель двигателя в зимний сезон, проконсультируйтесь с мастером. Опытный специалист поможет определить, какая модель лучше всего подойдет именно для Вашего авто, модели, года выпуска и пробега, или же вовсе не стоит ставить подогрев.

Каждый автомобиль уникален. И не факт, что подогреватель, который замечательно подходит на машину соседа, так же хорошо будет сокращать время прогревания двигателя другого транспортного средства. Всегда стоит полагаться только на авторитетное мнение специалиста.

Все разнообразие предпусковых подогревателей двигателя

Дата публикации: 19 октября 2017 .
Категория: Автотехника.

При наступлении холодов (обычно для любого из нас «внезапных») каждый автовладелец думает о том, заведется ли его автомобиль или нет. И даже если аккумулятор справился с трудной задачей и «холодный старт» благополучно осуществлен, при таком способе эксплуатации возникает целый ряд негативных последствий:

  • детали двигателя быстрее изнашиваются;
  • нагрузка на аккумулятор увеличивается: в результате этого срок эксплуатации значительно уменьшается;
  • двигатель достаточно долгое время работает на холостых оборотах (а, это не самый «полезный» для него режим работы).

Предпусковой подогрев двигателя не только продлит «жизнь» мотора без ремонта, но и в значительной мере повысит комфортность использования автомобиля в зимнее время.

Читать еще:  Двигатель qg16 на какие авто

Принцип работы и разновидности предпусковых подогревателей двигателя

Все системы, независимо от конструкции, устанавливаемые в автомобилях для облегчения запуска мотора в холодное время года, осуществляют подогрев не самого двигателя, а повышают температуру окружающей его охлаждающей жидкости (сокращенно их называют ПЖД). Поэтому тосол, спасающий двигатель от перегрева во время движения, прогретый с помощью предпускового устройства, нагревает элементы двигателя, что и способствует осуществлению его легкого запуска (даже при очень низких температурах).

По принципу работы все предпусковые подогреватели двигателей (как бензиновых, так и дизельных) делят на две основные группы:

  • автономные;
  • электрические.

Первые в качестве источника энергии используют топливо автомобиля. Для эксплуатации вторых необходимо подключение к электросети 220 вольт.

Автономные предпусковые подогреватели

Этот вид предпусковых подогревателей двигателя наиболее функционален, так как не зависит от подключения к внешним источникам энергии (поэтому и называют их автономными). Однако стоимость их выше, чем электрических. Установить такой подогрев двигателя своими руками, не обладая необходимыми техническими навыками и достаточным опытом, довольно сложно. К тому же самостоятельная установка таких высокотехнологичных устройств ведет к потере гарантии на автомобиль.

На заметку! Если установить подогреватель в авторизованном центре, то все гарантийные обязательства сохраняются.

И, несмотря на довольно высокую стоимость, такие устройства пользуются широкой популярностью. По аналогии с автономными системами отопления зданий такие устройства иногда называют котлами. До недавнего времени наиболее известными производителями этих изделий были немецкие «Webasto» и «Eberspacher (Hydronic)». Но сейчас достойную конкуренцию им составляют российские фирмы: «Бинар» и «Теплостар»; а также китайская «Belief».

Автономный подогрев состоит из:

  • топливного насоса;
  • запальной свечи или штифта накаливания (из вольфрама или кобальта);
  • испарительной горелки;
  • камеры сгорания;
  • теплообменника;
  • мотора нагнетателя;
  • патрубков входа и выхода охлаждающей жидкости;
  • блока управления.

Котел устанавливают в подкапотном пространстве и встраивают в топливную и охлаждающую системы автомобиля. Представленная ниже схема помогает понять, как работает автономный подогреватель.

При включении устройства (кнопкой, сигналом от таймера, блока дистанционного управления или модуля GSM) воздушно-топливная смесь поступает в камеру сгорания и поджигается запальной свечей (или штифтом накаливания). При сгорании смеси теплообменник нагревается, что приводит к нагреванию охлаждающей жидкости. Помпа прокачивает тосол через двигатель и радиатор штатной системы отопления салона. При достижении температуры жидкости около 60ᵒС блок автоматики включает вентилятор салона.

Подогреватель «Webasto Thermo Top Evo Start» (мощностью 5 кВт), рассчитанный для установки на автомобили с объемом двигателя до 5 литров, с программируемым недельным таймером и установочными деталями стоит около 25000 рублей. Блок дистанционного управления (дальность действия около 1 км) и блок GSM (для возможности управления с мобильного телефона) приобретают отдельно. Установка у сертифицированного дилера обойдется не более 8000÷10000 рублей.

Пассивные электрические подогреватели

В Канаде и всех Скандинавских странах розетками, куда можно подключить такие подогреватели, оборудованы, практически, все парковочные места.

У нас же пока такой сервис предлагают только немногие платные автостоянки. А, вот если вы проживаете в частном доме или храните машину в гараже, то, несомненно, это устройство значительно облегчит вашу жизнь в холодное время.

Самый простой в техническом плане и самый экономически доступный способ осуществить предварительный подогрев дизельного или бензинового двигателя перед запуском зимой – установка электрического подогревателя на место одной из заглушек блока цилиндров двигателя. Технологически он представляет собой обычный кипятильник определенных размеров и мощности. Циркуляция жидкости осуществляется самотеком (подогретая поднимается наверх, а холодная опускается вниз). Выбор изделия зависит от конкретной модели двигателя. На рынке широко представлены устройства, практически, для всех марок автомобилей от самых различных производителей.

Например, электрический предпусковой подогрев двигателя от «DEFA» для ВАЗ-овской «десятки» мощностью 550 Вт с дополнительными распорными планками (для лучшей фиксации с внутренней стороны блока цилиндров) и герметизирующим уплотнительным кольцом стоит 1700÷1800 рублей. А для «Subaru Forester» аналогичное приспособление (с резьбовым креплением) мощностью 600 Вт от этого же производителя обойдется уже в 2600÷2800 рублей.

В зависимости от типа заглушек производители выпускают такие приспособления, как для резьбовой установки, так и для запрессовки. Модель выбирают в зависимости от разновидности самого двигателя.

Обладая даже минимальными техническими навыками, установить такое приспособление для обогрева двигателя от 220 В своими руками (с кабелем и розеткой для подключения) довольно просто:

  • частично сливаем охлаждающую жидкость (обычно достаточно 2÷2,5 литров);
  • демонтируем заглушку на блоке цилиндров (наиболее близко расположенную к центральной части двигателя для обеспечения лучшего прогрева);
  • вставляем вместо нее нагревательный элемент;
  • подключаем электрический кабель;

  • розетку для подключения электросети либо выводим наружу через решетку радиатора (для тех, кого не очень беспокоит внешний вид автомобиля), либо крепим в удобном месте на переднем бампере (или под ним).

Чтобы было удобно пользоваться подобным приспособлением, можно дополнительно установить таймер включения/выключения.

Электрические подогреватели с принудительной циркуляцией охлаждающей жидкости

Электрические подогреватели с помпой (для обеспечения циркуляции подогретой жидкости через двигатель и радиатор печки салона) позволяют равномерно прогреть весь двигатель. Хотя такие устройства стоят дороже пассивных электрических систем, эффективность их работы гораздо выше. Встроенный в корпус термостат автоматически отключает разогрев при достижении температуры жидкости 80 °С.

Установка такого приспособления довольно проста:

  • сливаем охлаждающую жидкость;
  • крепим корпус устройства;
  • осуществляем врезку в штатную систему охлаждения (между выходом из блока цилиндров и входным патрубком радиатора салона);
  • заливаем охлаждающую жидкость.

Российский подогреватель двигателя от 220 В «Спутник NEXT» (мощностью от 1,5 до 3 кВт, которую выбирают в зависимости от климатических условий эксплуатации и объема двигателя) с помпой и автоматическим отключением питания стоит от 2200 до 3200 рублей.

Дополнив такое устройство реле с термодатчиком для включения вентилятора печки, можем рассчитывать на не только легкий запуск двигателя, но и прогретый до комфортной температуры салон автомобиля.

Гибкие термопластины

Рассмотренные выше устройства, встраиваемые в систему охлаждения, не обеспечивают подогрев масла в двигателях. Это является их существенным недостатком. При сильных морозах даже хорошо прогретому движку провернуть загустевшее масло довольно проблематично. Гибкие греющие пластины для предпускового подогрева двигателя позволяют без особого труда сделать самодельное устройство, довольно быстро (всего за 20÷30 минут) повышающее температуру масла. Технологически они представляют собой нагревательный элемент, запрессованный между двумя слоями силикона. С одной стороны пластины нанесен клеящий состав (3М), с другой пористый материал с хорошей теплоизоляцией. Мощность одного нагревательного элемента составляет от 60 до 400 Вт. Такие приспособления выпускают для подключения к бортовой сети автомобиля с напряжением 12 или 24 В, или к бытовой электросети на 220 В. Стоимость этих изделий от «Hotstart» или «Keenovo» в зависимости от размеров и мощности составляет 2000÷8000 рублей за штуку.

С помощью таких приспособлений можно легко осуществить подогрев поддона картера двигателя или автоматической коробки передач. Одной пластины размером 127 х 152 мм и мощностью 100 Вт достаточно для автомобиля с двигателем объемом до 3 литров.

Монтаж таких изделий довольно прост:

  • очищаем место установки от грязи и краски;
  • затем удаляем защитную пленку и не забываем приклеить пластину;
  • по краям наносим слой герметика;
  • закрепляем электрические провода и протаскиваем их к месту подключения.

Установив такие пластины (с встроенным термодатчиком) на бак автомобиля и топливный фильтр, можно создать устройство подогрева топливной системы дизельного двигателя.

Основными достоинствами таких приспособлений являются:

  • Невысокое энергопотребление.
  • Возможность использования для подогрева самых различных узлов и механизмов автомобиля.
  • Простота установки (штатные системы автомобиля остаются незатронутыми).
  • Автономность (при использовании пластин с питанием 12 В).

В заключении

Какой подогреватель лучше установить на автомобиль зависит от ваших личных предпочтений, финансовых возможностей и места стоянки. Установив систему подогрева от проверенного и хорошо зарекомендовавшего себя производителя, вы не только сэкономите время, но и будете уверены, что ваш автомобиль заведется даже при серьезных морозах.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
