Мощность мотора.

Существуют различные системы измерения мощности двигателя, не всегда сравнимые напрямую, хотя есть четкие взаимосвязи между отдельными единицами измерения. .
Киловатт (кВт) 1 кВт = 1,35962 л. с.
Лошадиная сила ЕС 1 hp = 1,0139 л. с.
Лошадиная сила США (hp) 1 h. p. = 0,9862 hp
Международной единицей измерения мощности является киловатт, но мощность определяют по разным стандартам и методам. Есть несколько стандартов измерения мощности, некоторые из них уже не применяются. DIN — немецкий стандарт.
ECE Европейская экономическая комиссия ООН,
ЕЭК ООН EG Европейское экономическое сообщество,
EЭC ISO Международная организация по стандартизации,
JIS Японский промышленный стандарт
SAE Общество инженеров автомобильной промышленности (США)
ГОСТ 14846-81 Минавтопром СССР

Самыми строгими стандартами показывающими самые низкие значения мощностей являются ГОСТ и DIN.

Мощность двигателя может быть Мощность Нетто (Реальная)
Испытываемый двигатель оборудован всеми вспомогательными, необходимыми для эксплуатации транспортного средства агрегатами — генератором, глушителем, вентилятором и пр.
Мощность Брутто («лабораторная или стендовая мощность»)
Двигатель не оборудован всеми дополнительными, необходимыми для эксплуатации транспортного средства агрегатами.

В связи с различной плотностью воздуха (из-за атмосферного давления, температуры и влажности воздуха) всасываемый двигателем воздух бывает «тяжелее или легче»; при этом количество топливно-воздушной смеси, поступающей в двигатель, будет больше или меньше. Поэтому измеряемая мощность двигателя будет выше или ниже. Колебания атмосферных условий при испытании учитывают с помощью поправочного коэффициента, пересчитывая измеряемую мощность на определенное эталонное состояние.

Различные стандарты и инструкции по испытаниям предусматривают различные эталонные состояния и методы пересчета мощности, измеренной при фактических атмосферных условиях в момент испытаний

Мощность двигателя по стандарту DIN на 1-3% меньше мощности, пересчитанной по стандарту ЕЭС или по стандартам ИСО/ЕЭК ООН, из-за различных методов расчета поправочных коэффициентов. Прежние довольно существенные отличия в показателях мощности по японскому стандарту JIS или по SAE от стандарта DIN и ГОСТ объяснялись использованием мощности брутто или смешанных форм мощности брутто/нетто.
Однако действующие современные стандарты все больше соответствуют переработанному стандарту ИСО 1585 (мощность нетто), поэтому прежние существенные различия (до 25%) в настоящее время уже не встречаются.

Однако прежнюю документацию и технические параметры уже выпущенных автомобилей никто не коректировал.

Проще говоря… 280 л.с. старого японского ведра/иконы не являются ровней 280 л.с. мотора выпущенного в 2016 году. Или же мотора 1990 года, но выпущенного в Германии, СССР, Франции итп.

Однако даже сравнивая то, что нельзя сравнивать… мы приходим к выводу, что то, на что залипает бывшая школота — вовсе не является каким то чудом техники.

График ВСХ(Внешняя скоростная характеристика. Так называется этот параметр… который вам следует изучать… а не циферки л.с. в буклете производителя) японских моторов.

Напоминаю 1JZ-GTE это 6 цилиндровый 2,5 лировый с ДВУМЯ турбинами и интеркулером мотор. А в некоторых случаях ещё и с механизмом изменения фаз газораспределения.
И напоминаю, что мощность его замерена не честно.
Ну и 2JZ-GE это трёхлитровый мотор, но без турбо. Мощность аналогично не честная.

Против него высупает мотор Ржавой газели / УАЗ Патриота.
У него всего 4 цилиндра, нет ни одной турбины и нет интеркулера и нет изменения фаз ГРМ… простой атмосферный мотор, имеющий объём всего на 0,2 литра больше.(ЗМЗ 409) или даже меньше 2,5л (2,46 литра объём ЗМЗ 4052)
Ну в общем как вы понаписали там в прошлом посте… «полное фуфло»

Уверен, что даже не 99%, а 100% подписчиков скажет, что тойота мотор во всём лучше.

Вернёмся к х-кам тойоты.

Согласно графика максимальная мощность что с фазовращателем, что без — 280 л.с. на 6200 оборотов.
Крутящий момент(максимальный) 378 н*м на 2400 оборотов для мотора с фазовращателем.
И 363н*м на 4800 оборотов для мотора без фазовращателя.
Это данные самого производителя.

Ну и трёхлитровый атмосферник 2JZ GE у нас имеет мощность 225 л.с. на 6000 оборотов и 284 н*м крутящего момента на 4800 оборотов.

ПРИ ЭТОМ!
Обратимся к графику эффективности мотора.
Удельный минимально возможный расход топлива в граммах на лошадиную силу в час составляет
1JZ-GTE без фазовращателя — 210 грамм/л.с.*ч (достигается на 2000 оборотов)
1JZ-GTE оснащённый фазовращателем — 205 грамм/л.с.*ч (достигается на 2000 обортов)
2JZ-GE — 200 грамм/л.с.*ч (достигается на 2400 оборотов)

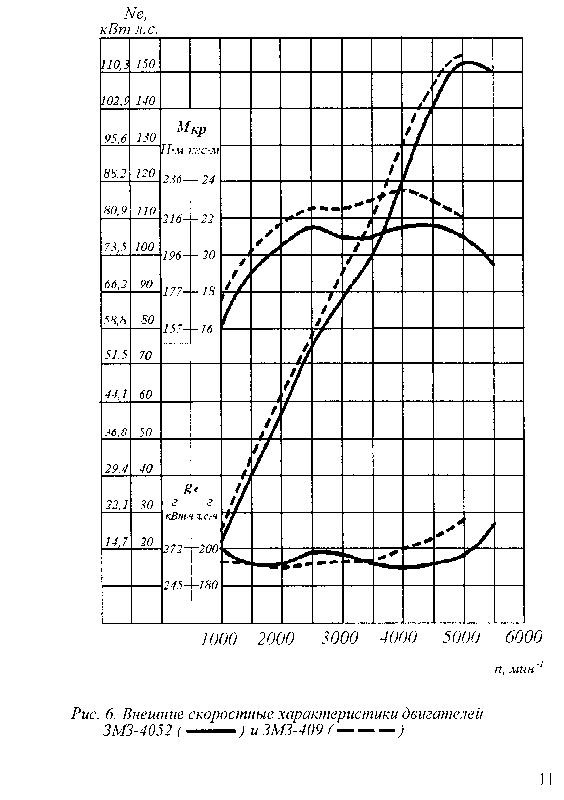

А теперь ржавое руское говно.

И что же мы видим тут ?

А тут мы видим, что ржавая газель жрёт свой бензин эффективнее японского чуда техники.

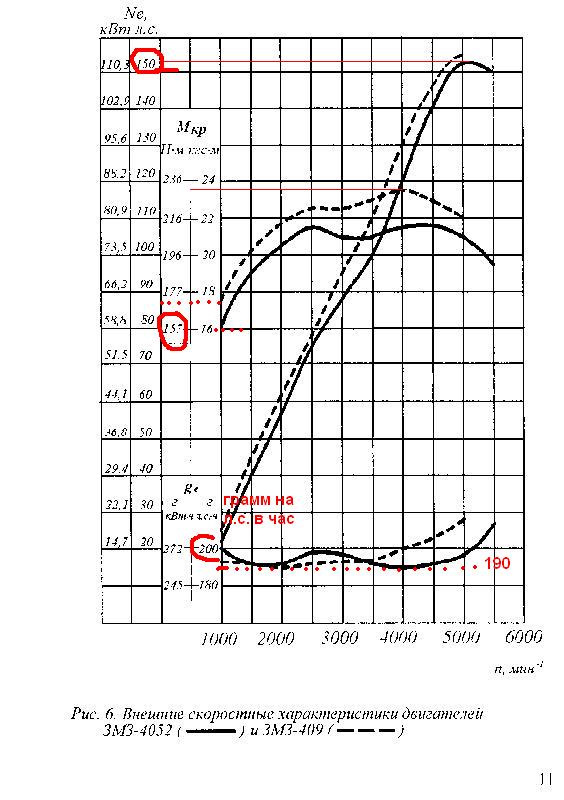

Минимальный удельный расход топлива — около 190 грамм/л.с.*ч для обоих моторов. И 2,7 и 2,46 литра.
Причём он для мотора ЗМЗ 4052 не превышает 200 грамм во всём диапазоне от 1000 до 5000 оборотов. А для ЗМЗ 409 в диапазоне от 1000 до 4000.
А вот ваше ипонское чудо техники 1JZ-GE даже с фазовращателем на 5000 оборотов жрёт уже 280 грамм/л.с.*ч
А без фазовращателя эдак 285 грамм.
Это практически на треть больше, чем ржавая газель/уаз.
Трёхлитровый 2JZ-GE жрёт 200 -210 грамм/л.с.*ч в диапазоне 1000-5000 оборотов.

Тут вы наверно скажете, ну конечно …он же трёхлитровый… поэтому и жрёт чуть больше атмосферника ЗМЗ 2,7 литра. А причём тут вообще литраж? расход топлива в граммах на лошадиную силу в час — не имеет никакого отношения к литражу…

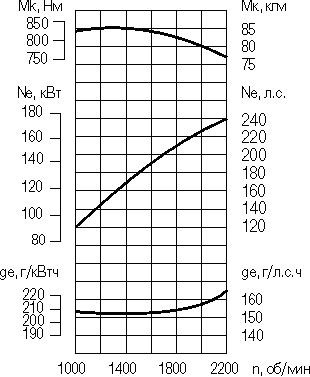

Внешняя скоростная характеристика двигателя
КамАЗ-740.11 ГОСТ 14846-81 (брутто)
V8. объём 11 литров. 240 л.с. (Представляете, меньше, чем в «марковке»… формально меньше… Прям фуфло фуфлом)

Только жрёт мотор Камаза эдак 155 — 165 грамм на лошадиную силу в час.

PS: Кстати, если бы правительство РФ хотело бы реально поддерживать своих производителей, а не просто пильнуть бабло, предназначенное на «поддержку»… То давным давно обязало бы всех импортёров и автосборщиков иномарок провести замеры мощности в соответствии с ГОСТ и именно эту мощность указывать во всех официальных документах и рекламе. Причём денег то на это тратить вообще не нужно. … но если не тратить денег… то и пилить нечего…

Роторный мотор мазда. Тоже две турбины, тоже 280 л.с. Но объём всего 2,0 литра.
Прям можете слюнями клавиатуру залить от показателя мощности с 1го литра объёма.
Правда удельный расход топлива… 254 — 400 грамм/л.с.*ч …Что раза в два больше «говнопрома.» но это не страшно)

Скоростные характеристики двигателей. Внешняя скоростная характеристика автомобиля КАМАЗ с двигателем 740.50-360 ЕВРО 2

Страницы работы

Содержание работы

3. Скоростные характеристики двигателей

Скоростная характеристика двигателей – зависимость показателей работы двигателя (эффективной мощности N_e, эффективного крутящего момента M_e, удельного эффективного расхода топлива q_e) от частоты вращения вала съема мощности.

Скоростные характеристики могут быть:

1. Абсолютная внешняя скоростная характеристика – график зависимости мощности двигателя, максимально возможный при данной частоте вращения от частоты вращения коленчатого вала. На этом же графике наносят значения крутящего момента и удельного эффективного расхода топлива.

2. Внешняя скоростная характеристика – график зависимости показателей работы двигателя при полной нагрузке, т.е. при полностью открытой дроссельной заслонке.

При отсутствии экспериментальных зависимостей используют эмпирические формулы, позволяющие по известным значениям ω_N и N_max построить всю кривую.

Наиболее распространена формула

, (3.1)

Эффективный крутящий момент определяется по формуле:

(3.2)

(3.3)

Определяются эффективная мощность и эффективный крутящий момент при 1000, 1400, 1800, 2200 об/мин.

Внешняя скоростная характеристика автомобиля КАМАЗ с двигателем 740.50-360 ЕВРО 2.

,

По формуле 3.3 считаются угловые скорости, по формуле 3.1 рассчитываются мощности для оборотов от 1000 до 2200 об/мин с интервалом 200 об/мин. Значения приведены в таблице 3.1, а графики на рисунке 3.1.

Таблица 3.1 – Зависимость эффективной мощности и эффективного момента от частоты вращения коленчатого вала.

Рисунок 3.1 – График зависимость эффективной мощности и эффективного момента от частоты вращения коленчатого вала.

Отличительные особенности автомобилей выпускаемых по стандартам Евро 1, Евро 2 (см. приложение 4).

Двигатели КАМАЗ

Дизельный двигатель КАМАЗ 740.51-1000-400/21 ЕВРО-2 320 л.с.

цена: 270 800 руб.

— автомобили КАМАЗ; Самосвал КАМАЗ-6522;
— на базе данной модели:
— автобусы;
— трактора промышленного и с/хозяйственногоназначения;
— силовые установки судов и тяжелых кранов;
— стационарные и передвижные энергоустановки.

Двигатель:
Тип. дизельный с турбонаддувом
Расположение и число цилиндров. V­8
Рабочий объем, л. 11,76
Диаметр цилиндра и ход поршня, мм. 120/130
Степень сжатия. 16,5
Расход масла на угар, в % от расхода топлива. 0,2
Минимальный удельный
расход топлива, г/кВт (г/л.с.ч). 204(150)
Масса, кг. 885

Параметры:
Режим номинал. Режим макс.
мощности момента
Мощность, квт (л.с.) . 235 (320) . 180 (244)
Частота вращения, об/мин . 2200 . 1400
Крутящий момент, Нм (кгм) . 1020 (104) . 1275 (130)
Расход воздуха, кг/час . 1800 . 960
Расход выпускных газов, кг/час . 1850 . 995
Температура выпускных газов, оC . 480 . 510
Рассеиваемое тепло в :
­охлаждающую жидкость, кВт . 103 . 88
­охладитель наддувочного воздуха, кВт ..52 . 20

Система питания топливом:
ТНВД. мод. 337­20.03 ЯЗДА
Форсунка. мод. 273­50
Давление начала впрыскивания, МПа. 23,34­24,52
Максимальное разрежение на впуске насоса
низкого давления, МПа не более. 0,023

Система охлаждения:
Емкость системы охлаждения (только двигателя), л. 18
Температура открытия термостата, оС. 80
Максимальное давление в системе охлаждения, кПа. 220
Максимально допустимая температура, оС. 98
Давление открытия выпускного клапана
расширительного бачка, кПа. 65
Расход охлаждающей жидкости через радиатор
при 2200 об/мин и сопротивлении внешней сети
системы охлаждения 35 кПа, л/мин, не менее. 470

Система впуска воздуха:
Максимальное разрежение, кПа. 7

Система выпуска отработавших газов:
Максимальное противодавление
после турбокомпрессора, кПа. 10

Система охлаждени наддувочного воздуха:
Сопротивление системы ОНВ:
­по охлаждающему тракту,
при расходе 4 кг/сек, кПа, не более. 0,35
­по наддувочному тракту,
при расходе 0,55 кг/сек, кПа, не более. 10,0
Максимальная температура наддувочного воздуха
после теплообменника системы ОНВ, при температуре
окружающего воздуха не более 25 оC, оC. 45

Система смазки:
Заправочная емкость системы смазки двигателя, л. 28
Допускаемые крены:
продольный, град. 20
поперечный, град. 10

Давление масла:
при 600 об/мин, МПа. 0,1
при 2200 об/мин, МПа. 0,4

Применяемое масло:
Уфалюб ХД Экстра 15W­40, API CE
ТУ 0253­002­11493112­93;
ЛУКойл­Супер SAE 15W­40, CE/SG,
ЛУКойл­Супер SAE 15W­40, CF­4/SG,
ЛУКойл­Супер SAE 5W­30, CF­4/SG
ТУ 0253­075­00148636­99.
Периодичность смены масла. каждые 16 000 км
или 250 м/часов
