Электрическая схема двигателя мерседес м111 960

Схема электропроводки Мерседес 124: особенности электрооборудования

Пожалуй, нет автолюбителей в России, кто-бы не знал самую известную модель Мерседеса в легендарном «124» кузове. За 13 лет выпуска немецкий автопроизводитель выпустил и продал 2,7 миллиона авто, благодаря чему модель стала самой успешной в сегменте Е-класса за всю историю марки Мерседес.

И сегодня многие из них по-прежнему встречаются на отечественных дорогах, хотя официально автопроизводитель не поставлял в Россию свои модели. Их привозили сами автовладельцы, либо пригоняли перекупщики под заказ.

Справочно: Трудности с отсутствием запчастей и фирменных СТО не пугали покупателей, а обслуживание автомобиля и вовсе осуществлялось владельцами своими руками.

Особенности электрооборудования

По всем параметрам автомобиль Мерседес W124 кардинально отличается от отечественных легковых автомобилей, включая и самые новые модели. Взять хотя бы тот факт, что на него за годы выпуска устанавливалось 7 различных силовых агрегатов, не считая ежегодной модернизации ранее выпускавшихся за 13 лет.

На Мерседес в кузове W124 (позже переименованном в класс Е) устанавливались бензиновые моторы:

  1. Семейство двухлитровых силовых агрегатов (М102, М111);
  2. Их модификация – 2,2л, 2,3л;
  3. Силовые агрегаты модели М104 (двигатель объемом 2,8л, 3,0л, 3,2л, 3,4л и 3,6л);
  4. Два двигателя модели М119 (4,2л и 5,0л).

В заводской программе были и дизельные двигатели:

  1. 2,0 л OM601 l4
  2. 2,5 л OM602 l5
  3. Два трехлитровых модели OM603.

Система питания

Вносимые изменения и различная комплектация существенно влияли на электрическую схему автомобиля. В частности:

  1. На авто первых лет выпуска устанавливалась система впрыска KE-Jetronic производства компании BOSCH;
  2. В последующие годы она была заменена на электронную систему LH-Jetronic;
  3. Дизельные версии также отличались разнообразными электрическими схемами.

Справочно: Небывалой популярности W124, позже переименованного в класс Е, способствовало и 4 типа кузовов, не считая автомобилей с кузовами специального назначения – скорые помощи, похоронные катафалки и т.п., построенные на удлиненном шасси W124.

Системы комфорта

Различные комплектации автомобиля также сказывались на количестве и типе электронных компонентов.

Среди особенностей, ранее не встречавшихся в отечественном автомобилестроении следует отметить:

  1. Центральный замок;
  2. Иммобилайзер;
  3. Электрические приводы ремней безопасности;
  4. Подушки безопасности;
  5. Раздельный климат-контроль.

Советы по ремонту

За годы эксплуатации модели Мерседес 124 отечественные автовладельцы накопили достаточный опыт обслуживания и ремонта вышедших из строя узлов и агрегатов. Механические и кузовные детали машин не вызывают особых сложностей, а вот электрические схемы, большая часть из которых впервые появилась на этом автомобиле, вызывает некоторые вопросы.

На автомобилях с кузовом «универсал» была функция REST – обогрев салона остаточным теплом двигателя.

Оценив по достоинству в наших суровых климатических условиях подобную функцию комфорта, многие владельцы Мерседесов 124 без данной опции самостоятельно ее устанавливали:

  1. Приобреталась кнопка включения;
  2. Приобреталось реле отключения (двухрежимное), работающее от датчиков температуры охлаждающей жидкости и фиксируемого времени срабатывания (25-30 минут);
  3. Докупалась дополнительная проводка Мерседес 124 для подключения новых компонентов.

Справочно: данная функция позволяет в дождливую или холодную погоду, оставляя автомобиль на стоянке у магазина, принудительно активировать вентилятор печки и циркуляцию антифриза по малому контуру. Благодаря этому, по возвращению водителя в машину, стекла останутся не запотевшими, а в салоне будет комфортная температура.

От владельца требуется:

  1. выбрать место для установки кнопки на панели приборов;
  2. протянуть провод под панелью приборов к циркуляционному насосу системы охлаждения;
  3. второй провод подключить к датчику температуры;
  4. электрическую цепь защитить плавким предохранителем;
  5. подключить кнопку к подсветке приборов и органов управления в ночное время;
  6. пользоваться полученным результатом.

Справочно: по уверениям автовладельцев, самостоятельно установивших данную функцию, цена вопроса – пару сотен рублей и один вечер работы. Также неплохим подспорьем для подобной переделки может послужить любительское видео на нашем сайте.

Выводы: судя по техническому состоянию автомобилей Мерседес 124, которым они обязаны заботливым рукам автовладельцев, данное транспортное средство еще долгие годы будет бороздить отечественные дороги. Надеемся, что наши советы и цветные схемы электрических систем помогут и дальше поддерживать модель «124» в исправном состоянии.

# 8. Эл.проводка сист.упр. ДВС M111.960 HFM (Часть 4/4)

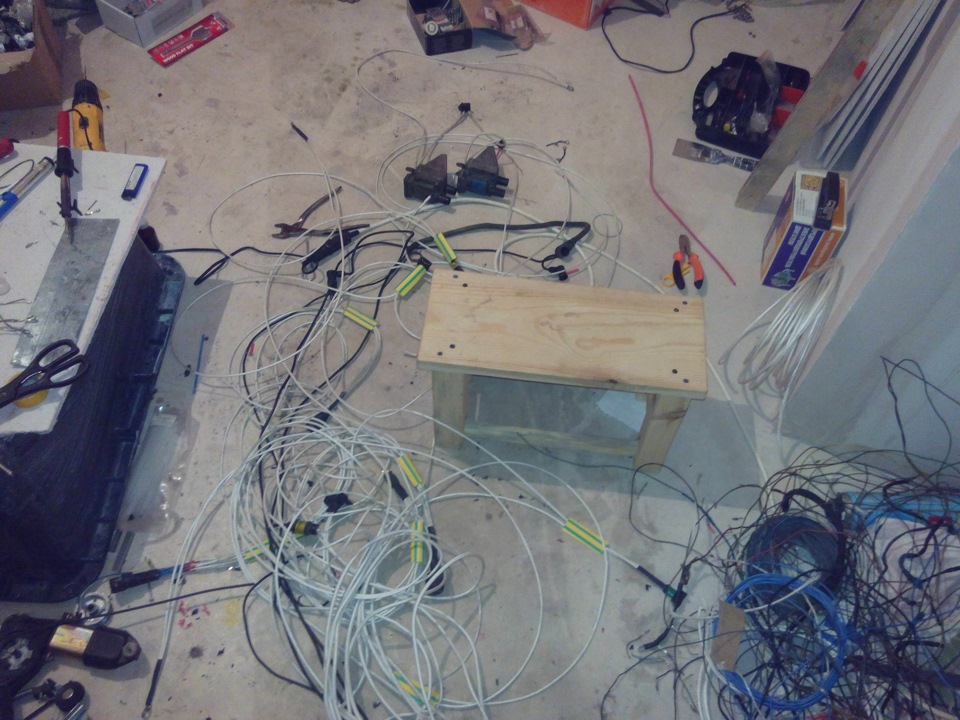

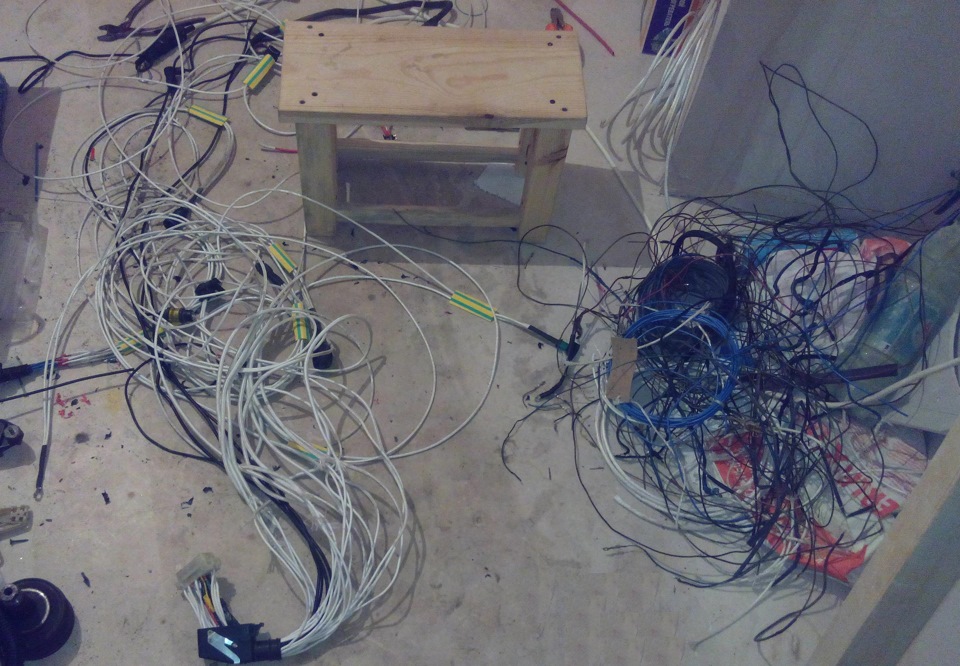

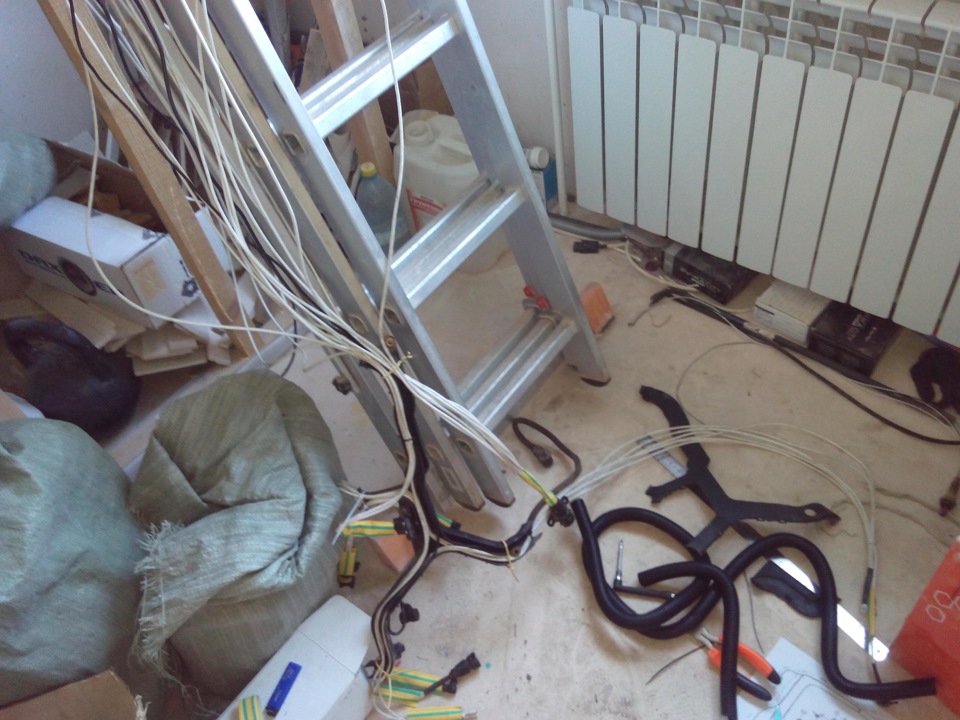

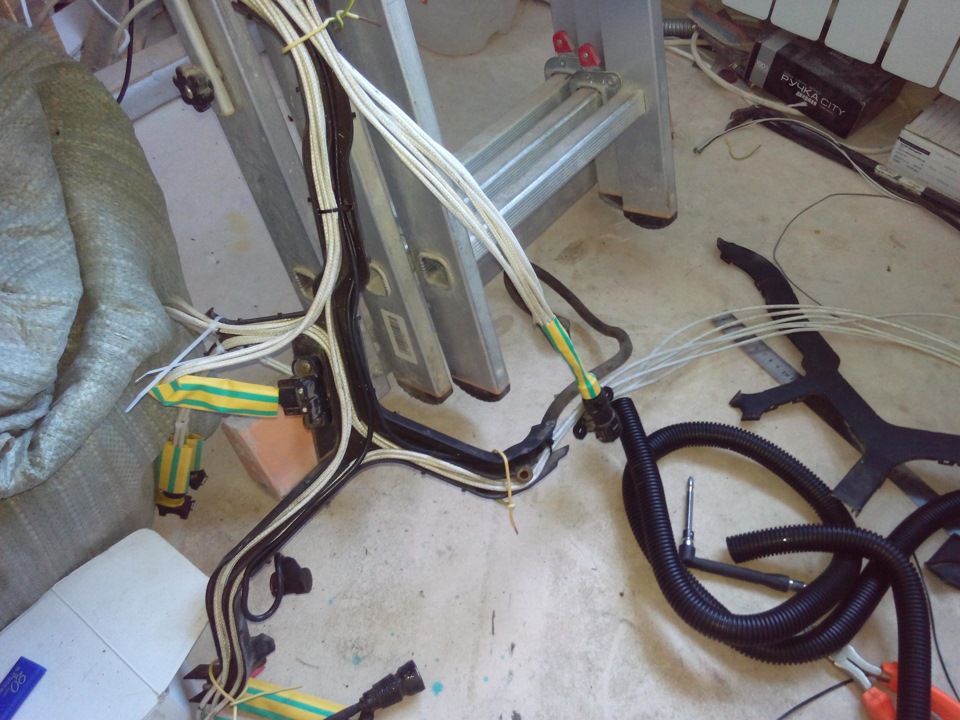

Электропроводка системы управления ДВС M111.960 HFM (Часть 4/4) Продолжение.

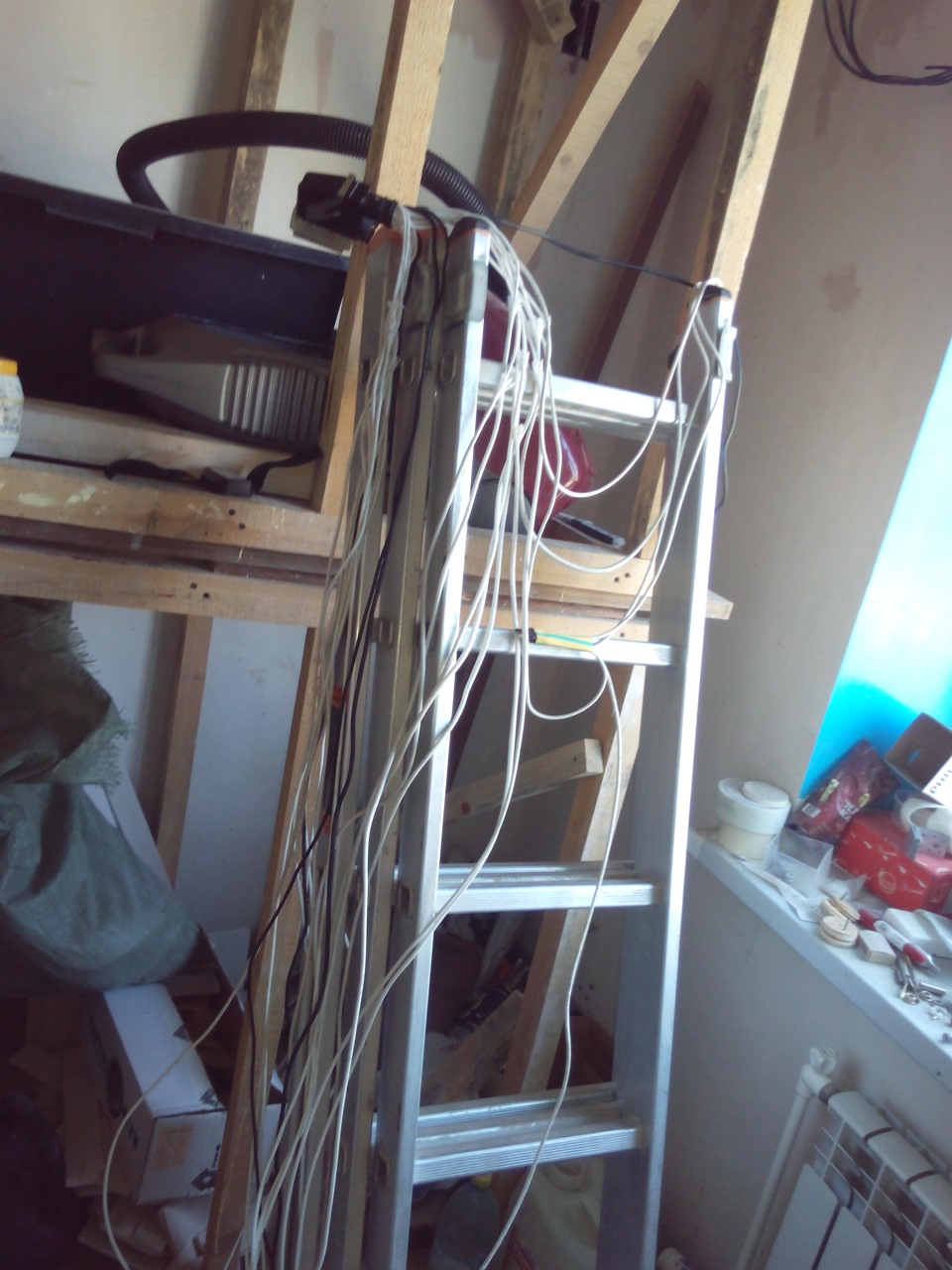

Вообще управляющий провод можно пустить и по-проще, 1.5мм2, например, а силовой 2.5мм2. Но я использовал 2.5мм2 и там и там.

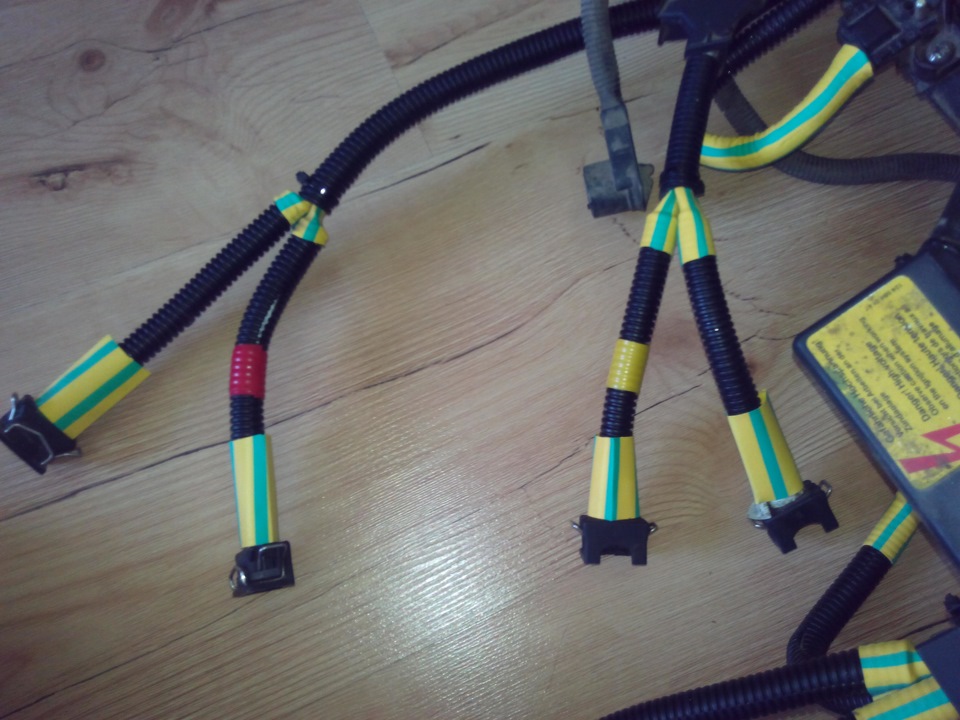

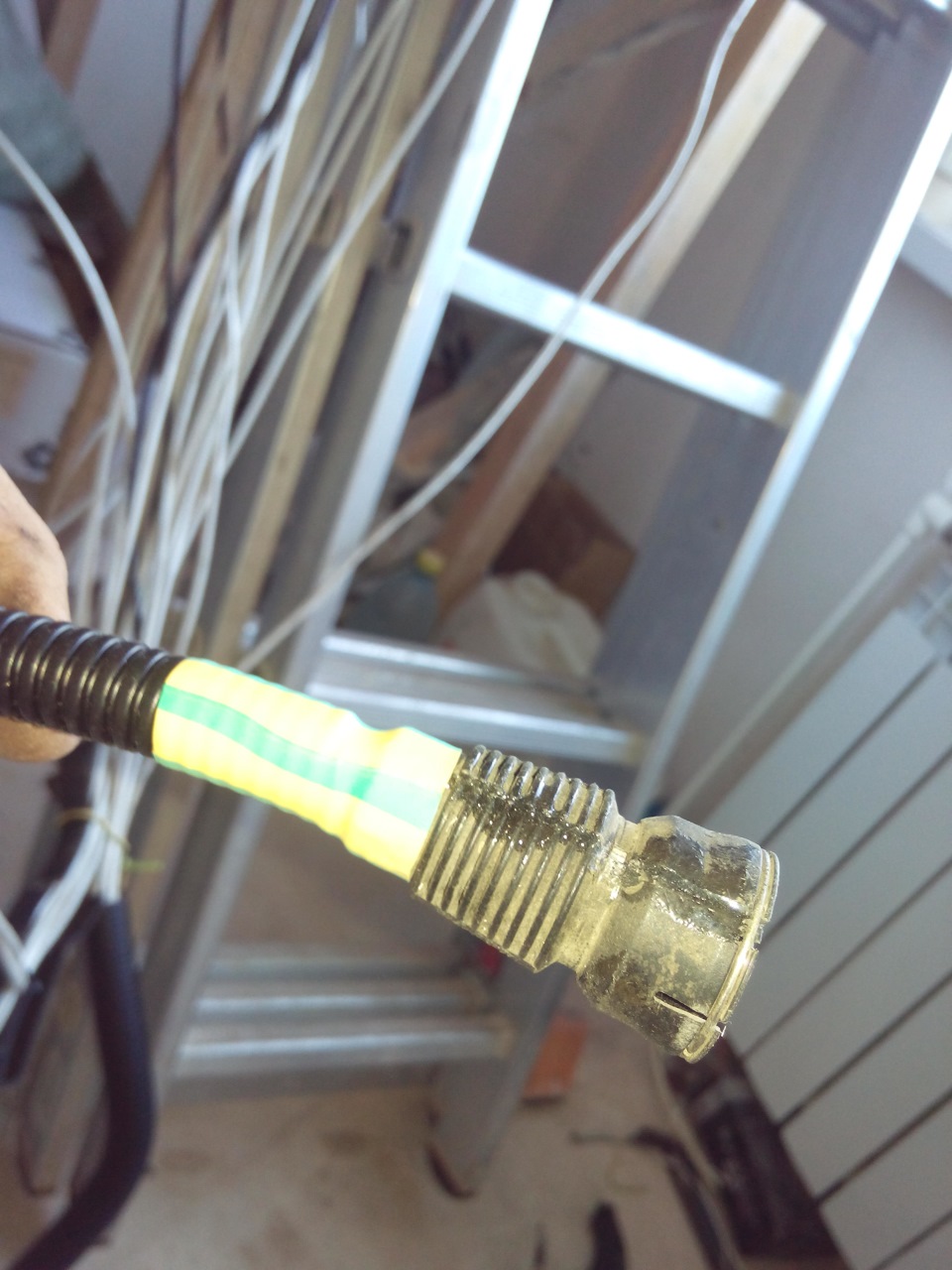

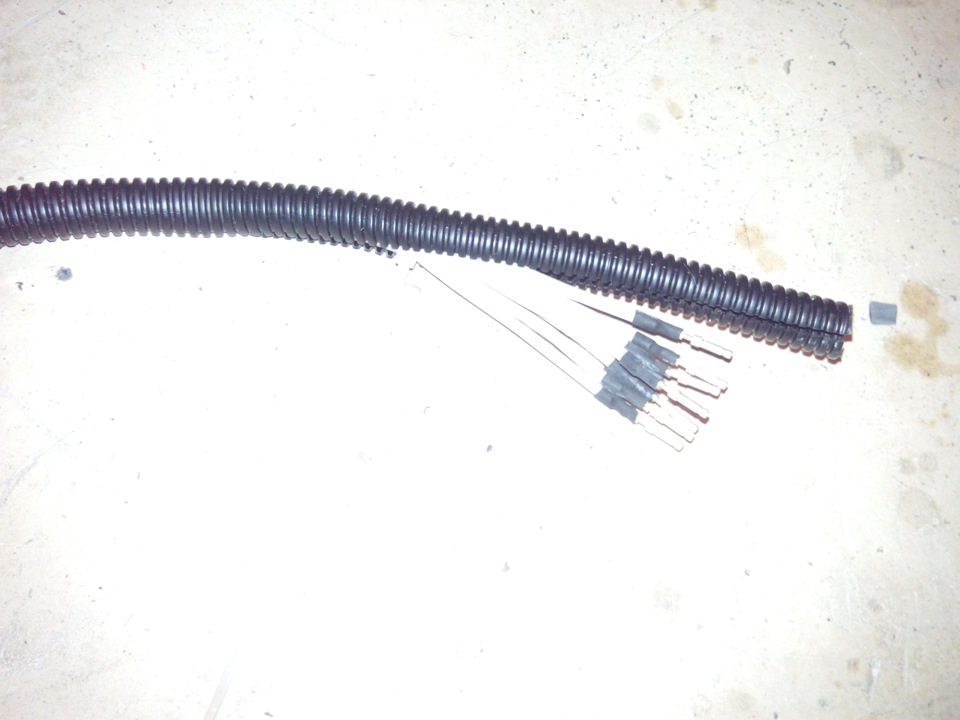

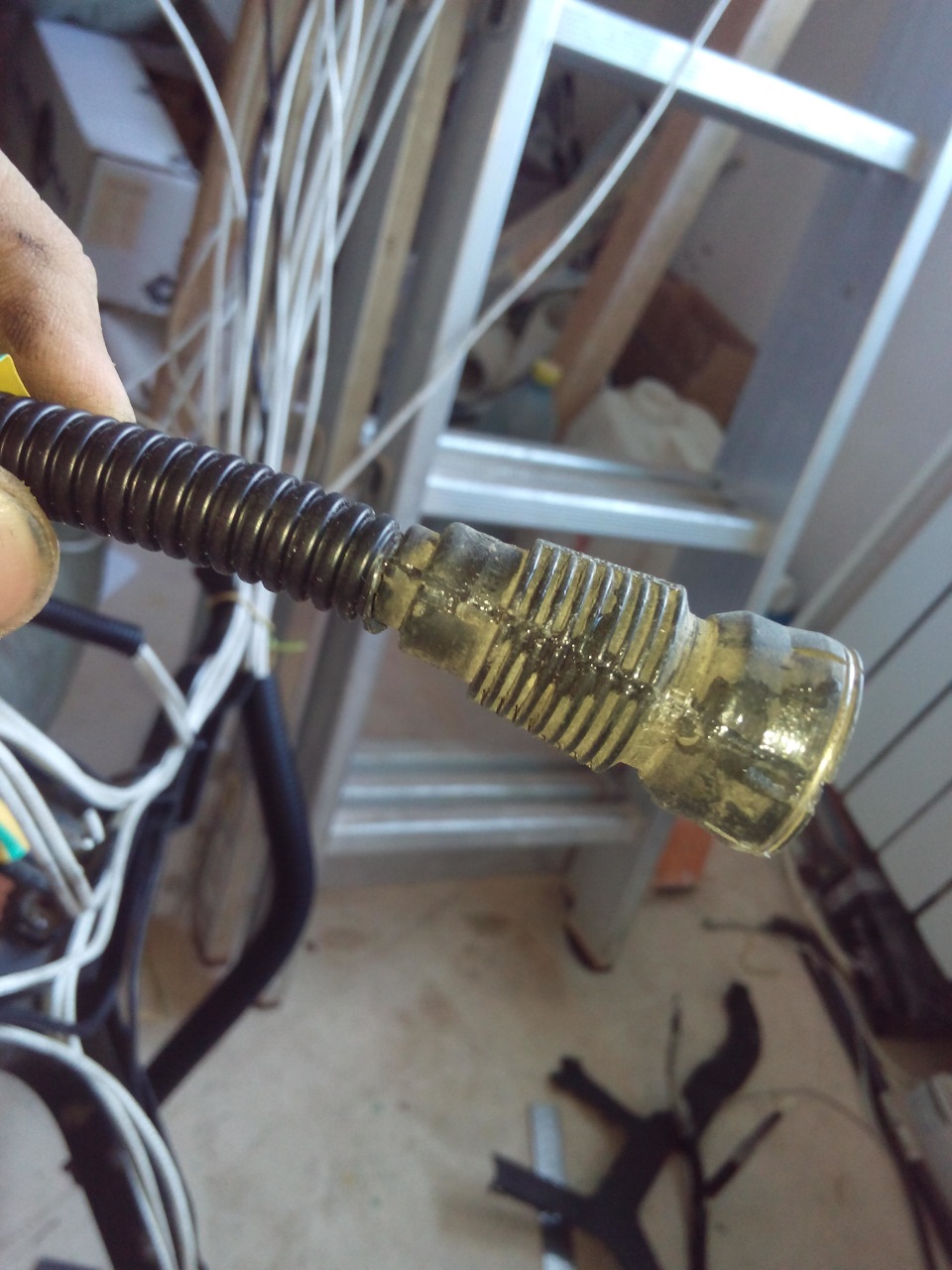

Немного не хватило гофры. Потом докупил. Упаковал.

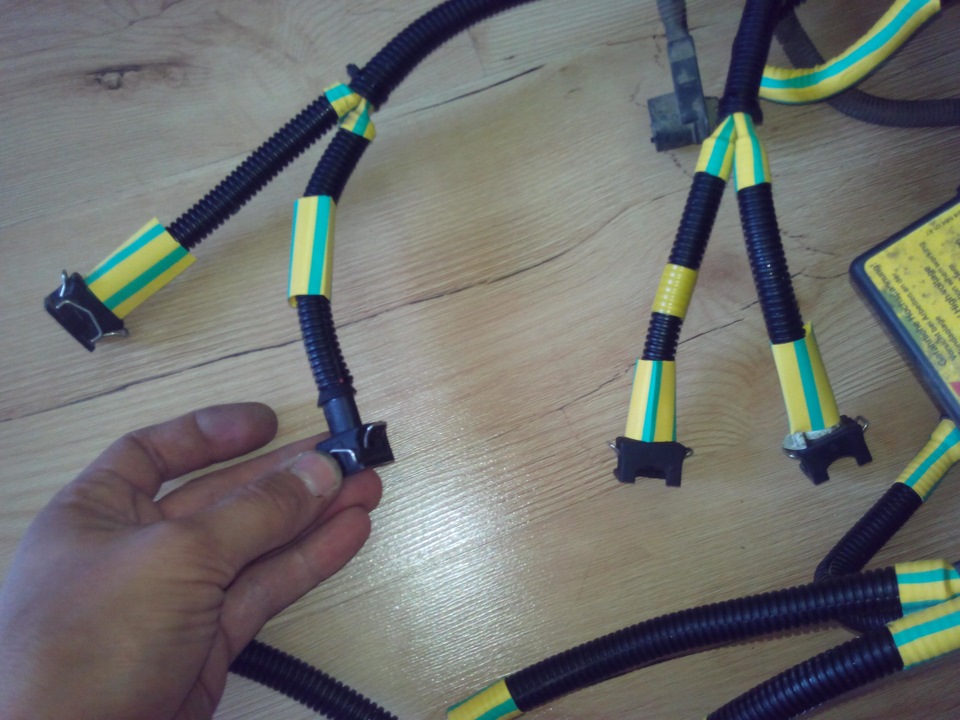

Термоусадки на форсунках на фото еще не «уселись»

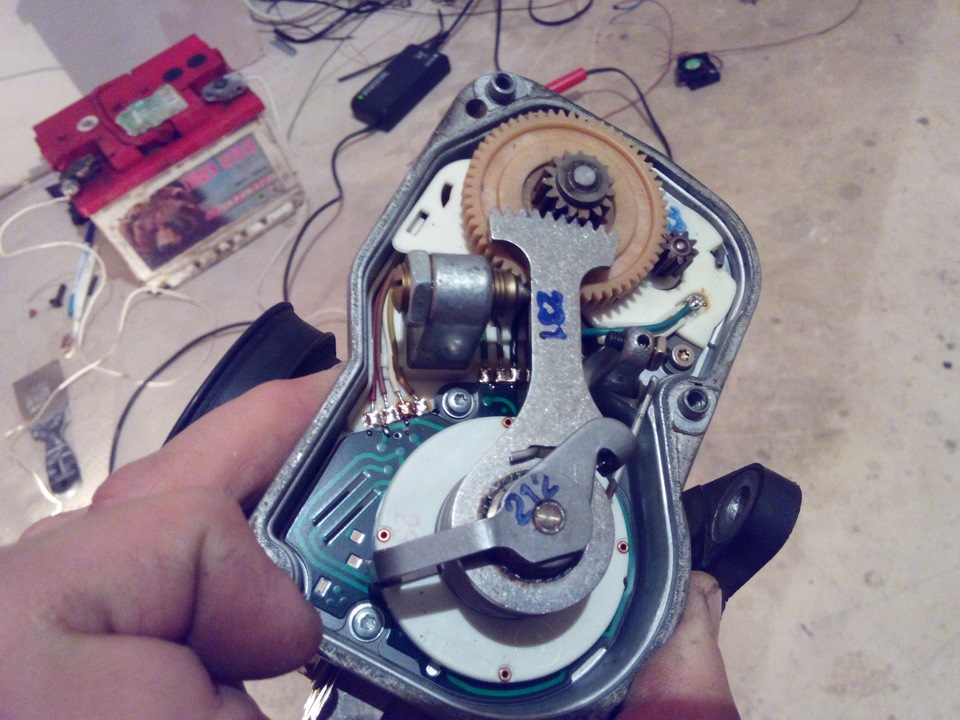

Раскручиваем болты ключом Torx. Выбиваем ось шестерни (если надо). Никакие регулировочные болтики не трогаем. Выпаиваем 8 проводов. Достаем жгут: его держит железная скоба, которая немного запрессована.

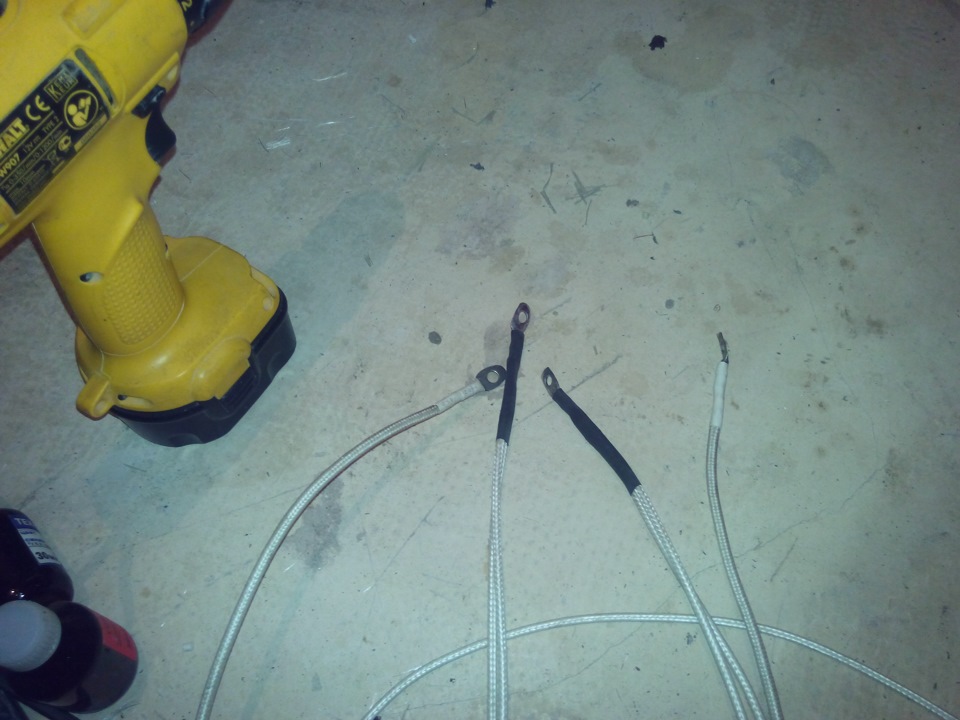

На дроссель использовались провода РКГМ 1мм2.

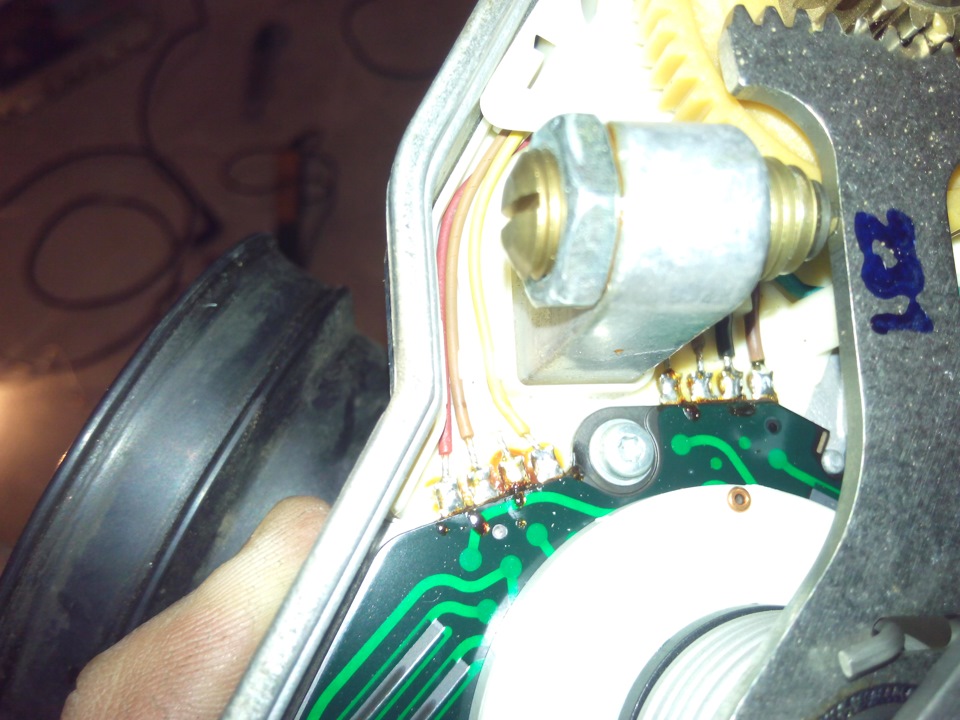

Надпись «HW 40.93», означает что железка (hardware) выпущена на 40-й неделе (предполагаю, что это неделя) 1993г. Соответственно надпись «SW 08.94» — что прошивка (software), «зашитая» в железо, выпущена на 8-й неделе 1994г.

Три разъема (на ДМРВ, дроссельную заслонку, трехконтактный датчик охлаждающей жидкости) не разборные, поэтому пришлось их половинить пилой по металлу. Для обратного склеивания нам понадобилась эпоксидка. Остальные разъемы у мерседеса разборные, на защелках.

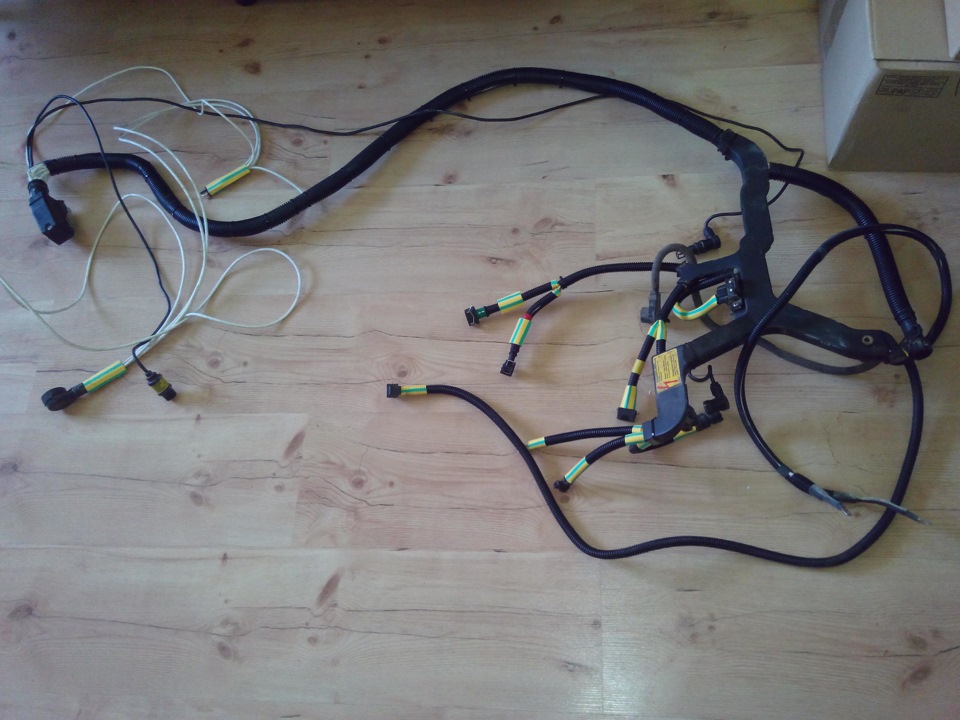

Итак! Все собрано, проверено, перепроверено, установлено… Запуск… НИХТ! Не понял?!
Я сказал «Запуск!»…
«Нихт!» — говорит мне бездушная машина…
Вытаскиваю топливную рампу. Ставлю форсунками в небо. Запуск! Все исправно «пшикает». Хм… Рампу на место.
Свечи вверх. 2 и 3 искрят. 1 и 4 молчат. Меняю местами провода в колодке, которая на кабель-канале крепится. Вдруг баг в управляющем проводе. Также. меняю вв провода с катушек. Не ну вдруг сразу оба провода или обе свечи накрылись. Ан нет! Катушка мертва! Может уронил. ХЗ. Не помню такого. Заказываю одну новую катушку BERU ZS313. (Теперь жалею, что одну заказал. В сентябре 2014 она 1500 р. стоила. В мае 2015 — 2500р.)
Неделя ожидания. Поставил новую катушку. Работает! Не «отлично», конечно, но все же лучше чем было. Теперь будем диагностировать систему ноутом. Но это уже другая история.

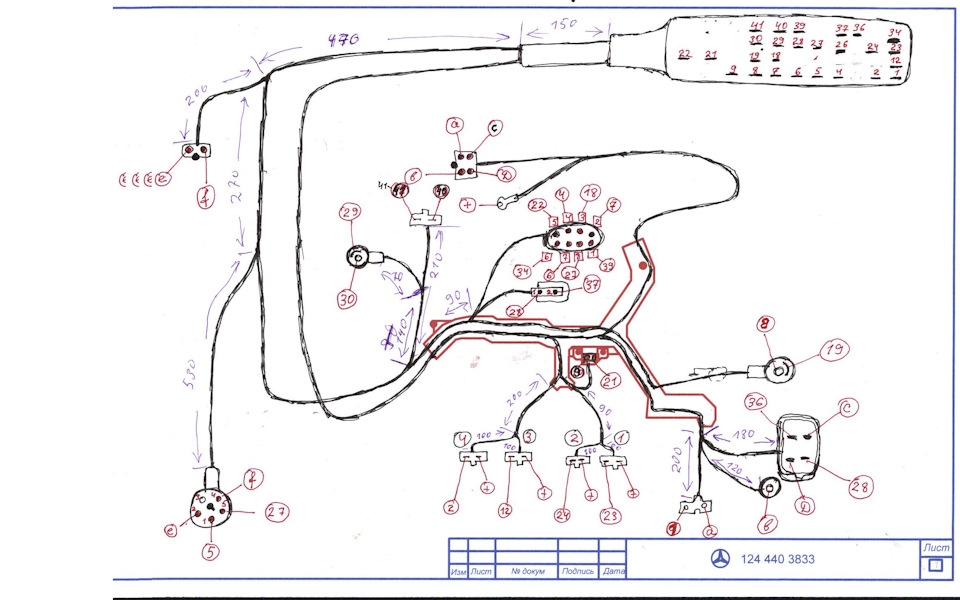

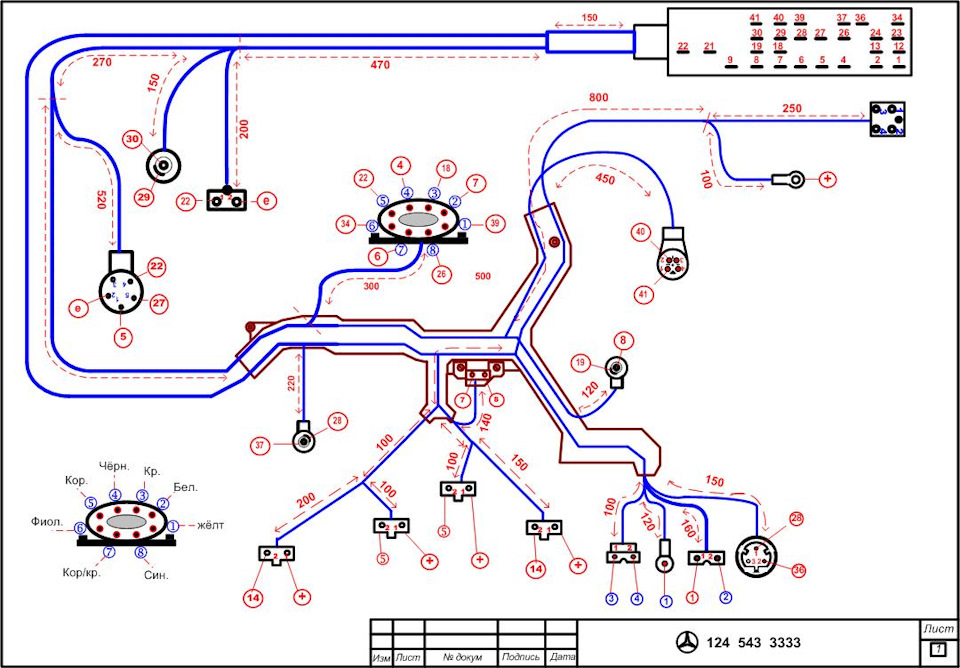

Чужие схемы из сети, которыми пользовался:

Параллельно всему этому:
1) Помыл форсунки. Купил очиститель карбюратора Hi-Gear. Шприц на 5мл. Старый блок питания от компьютера. Две клеммы «Лира». Немного проводов. За 15 мин почистил форсунки. В интернете есть куча видео на эту тему.
2) Поменял клеммы на АКБ.
3) Поменял тонкий провод на генератор. РКГМ рулит.
4) Поменял провод от генератора до стартера. На РКГМ, соответствующего сечения.
5) Поменял провод массы на компрессор кондиционера.

Временные затраты: 1 вечер снимал не торопясь, 5-6 вечеров перепаивал не торопясь (после работы, по 1-2 часа в день). Ставил обратно 1 вечер.

Расходы:
Эпоксидный двухкомпонентный клей: 85р*1шт = 85р.
Акриловый лак Цапонлак: 70р*1шт = 70р.
Клемма Лира (мама): 5р*30шт = 150р.
Клемма Евро (папа): 4р*1шт = 4р.
Кольцевые клеммы (6мм, 8мм): 295р.
Провод РКГМ 1*1мм2: 11р*4м = 44р.
Провод РКГМ 1*1.5мм2: 14,1р*53м = 747р.
Провод РКГМ 1*2.5мм2: 19,9р*5м = 100р.
Провод РКГМ 1*6мм2: 38,7р*9м = 348р.
Гофрированная трубка 9.8мм: 20р*9м = 180р.
Гофрированная трубка 19мм: 30р*4,5м = 135р.
Термоусадка всяких размеров (у меня дома было каждого диаметра метра по 2, т.к. дома стройка): 0р.
Очиститель двигателя Hi-Gear HG5381: 240р*1шт = 240р.
Очиститель двигателя Kerry-915 (520мл): 100р*2шт = 200р.
Прокладка впускного коллектора VICTOR REINZ 712917600 (MB A1111410780): 106р*1шт = 106р.
Уплотнительные кольца форсунок: 40р*1шт = 40р.
Клеммы АКБ (свинец): 70р*1шт = 70р.
Катушка зажигания BERU ZS313 (A0001500480): 1489р*1шт = 1489р.
Очиститель карбюратора Hi-Gear: 280р*1шт = 280р.

Читать еще:  Двигатель ваз 21083 инжектор троит

Вывод:
1) Проводка ДВС важна! Проводка качественная нужна!
2) Провода РКГМ 1, 1.5, 2.5 ушли почти полностью в дело. Провод РКГМ 6мм остался. Не беда пригодится.
3) Клеммы «Лира» ушли все в ход. Кольцевые — всяких размеров остались, и очевидно мне хватит их на всю жизнь. Еще и внукам останется 🙂
4) А не «редиска» ли предыдущий хозяин? 😉
5) Провод РКГМ состоит из двух оплеток. Внутренняя похожа на силикон. Внешняя тканевая. Так вот эта ткань оставляет ворсинки на коже, одежде, любой другой поверхности. Все бы ничего — только это все надо отмывать, ибо будешь чесаться как чесоточник.
Еще один new ans.: оплетка эта мохрится, чтобы не мохрилась, надо конец окунуть в цапонлак, или мазнуть лаком для ногтей — не важно, главное чтобы по кругу схватилось.
6) Из инструмента очень помогли бы специальные щипцы, для извлечения клемм «Лира», у меня таких не было, доставал все толстой иглой/булавкой, что очень мучительно.
Все.

Mercedes-Benz Club of Ukraine — Український Mercedes-Benz Клуб

Український Mercedes-Benz Клуб — Mercedes-Benz Club of Ukraine

  • Темы без ответов
  • Активные темы
  • Поиск
  • Наша команда
  • Заметки
  • Анонсы клубных встреч
  • Форум Mercedes-Benz Клуб УкраинаРемонт, обслуживание, тюнинг | Repair, maintenance, tuningГараж, консультации специалистов | Garage
  • Поиск
  • Темы без ответов
  • Активные темы


Коды ошибок, помогите «прочитать»

Коды ошибок, помогите «прочитать»

#1 Сообщение Vidoque » 30 мар 2014, 18:38

День добрый.
Сегодня на своем мерсе считал коды ошибок Hfmscan’ом. Выпало довольно не мало ошибок.
Если кто сможет, помогите с расшифровкой, буду очень благодарен. Двигатель М111.960
Вот, что было во вкладке errors:
004, Post
HFM-SFI, PEC engine coolant temperature sensor : implausible.

022, Post
CC/EA signals emergency running mode.

067, Post
Crankshaft position sensor not recognised/implausible.

081, Post
Maximum retardation reached at at least 1 cylinder.

111, Post
Voltage supp. terminal 87U at HFM control module : undervoltage.

005, Post
HFM-SFI, PEC engine coolant temperature sensor : loose contact.

008, Post
Intake air temperature sensor loose contact.

016, Post
Throttle valve actual value potentiometer : loose contact.

070, ACTUAL
Engine speed signal TN(output) : short circuit to ground.

110, ACTUAL
Voltage supp. terminal 87U at HFM control module : implausible.

Re: Коды ошибок, помогите «прочитать»

#2 Сообщение Udav » 30 мар 2014, 19:05

Re: Коды ошибок, помогите «прочитать»

#3 Сообщение Idaves » 30 мар 2014, 23:10

Да, похоже на то. Слишком много похожих на алохой контакт ошибок.

Завтра доберусь до букваря может хоть переведем

Re: Коды ошибок, помогите «прочитать»

#4 Сообщение Idaves » 30 мар 2014, 23:10

Да, похоже на то. Слишком много похожих на алохой контакт ошибок.

Завтра доберусь до букваря может хоть переведем

Re: Коды ошибок, помогите «прочитать»

#5 Сообщение hfmscan » 31 мар 2014, 09:28

если смотреть просто по ошибкам, то смотри проводку к
1. датчику температуры мотора
2. датчику температуры воздуха
3. к дросселю (ошибка на один из потенцев, и как следствие авария 022), но если грамотно к вопросу подойти, то кроме проверки проводки, сразу нужно прозвонить дроссельку
http://www.oldmerin.net/board/index.php . &start=464
4. ошибка 110111, на питание ЭБУ, скорее всего нет питания на пине 27 разъема ЭБУ(проверять лампой хотя бы на 21Вт, вольтметр не катит тут), оно идет от реле перегрузки. тут или реле нужно пропаять, или где-то теряется. а главное, сначала предохранительно номер 7 посмотреть, может он просто сгорел!
5. ошибка 70 на выход сигнала оборотов, тут не знаю, может проводка коротит, может какой потребитель оборотов неисправен (например тахометр), это «на потом»

ну а так смотри, если проводка везде где ты поглядел в плохом состоянии то менять однозначно, ибо кусковой ремонт это не дело.

Re: Коды ошибок, помогите «прочитать»

#6 Сообщение Vidoque » 31 мар 2014, 09:45

Re: Коды ошибок, помогите «прочитать»

#7 Сообщение Yurik » 31 мар 2014, 09:57

Re: Коды ошибок, помогите «прочитать»

#8 Сообщение Vidoque » 31 мар 2014, 10:15

Re: Коды ошибок, помогите «прочитать»

#9 Сообщение Idaves » 31 мар 2014, 10:23

002 Датчик температуры двигателя В11/3 -короткое замыкание цепей
003 Датчик температуры двигателя В11/3 -обрыв цепей
004 Датчик температуры двигателя В11/3 -неприемлемые значения
005 Датчик температуры двигателя В11/3 -плохой контакт
006 Датчик температуры всас. воздуха В17 – короткое замыкание
007 Датчик температуры всас. воздуха В17 – обрыв
008 Датчик температуры всас. воздуха В17 – плохой контакт
009 ДМРВ В2/5 – неприемлемо высокие показания
010 ДМРВ В2/5 – обрыв цепей
011 Контакт ХХ М16/6s1 , угол дроссельной заслонки неприемлемо большой
012 Контакт ХХ М16/6s1 , показания ДМРВ неприемлемо высокие
013 Контакт ХХ М16/6s1 – плохой контакт
020 Управление ХХ на нижнем упоре ( дросс. заслонка на нижнем упоре)
021 Управление ХХ на верхнем упоре ( дросс. заслонка на верхнем упоре)
022 Блок управления LLR/TPM сигнализирует аварийный режим работы
030 Лямбда-зонд G3/2 или его нагрев.элемент – неприемлемо высокий ток
031 Лямбда-зонд G3/2 или его нагрев.элемент – короткое замыкание
035 Лямбда-управление на упоре «богатая смесь» : смесь слишком бедная
036 Лямбда-управление на упоре «бедная смесь» : смесь слишком богатая
037 Топливная форсунка Y62/1 1-го цилиндра – к.з на «плюс»
038 Топливная форсунка Y62/1 1-го цилиндра – к.з. на «минус» или обрыв
039 Топливная форсунка Y62/2 2-го цилиндра – к.з на «плюс»
040 Топливная форсунка Y62/2 2-го цилиндра – к.з. на «минус» или обрыв
041 Топливная форсунка Y62/3 3-го цилиндра – к.з на «плюс»
042 Топливная форсунка Y62/3 3-го цилиндра – к.з. на «минус» или обрыв
043 Топливная форсунка Y62/4 4-го цилиндра – к.з на «плюс»
044 Топливная форсунка Y62/4 4-го цилиндра – к.з. на «минус» или обрыв
045 Топливная форсунка Y62/5 5-го цилиндра – к.з на «плюс»
046 Топливная форсунка Y62/5 5-го цилиндра – к.з. на «минус» или обрыв
047 Топливная форсунка Y62/6 6-го цилиндра – к.з на «плюс»
048 Топливная форсунка Y62/6 6-го цилиндра – к.з. на «минус» или обрыв
049 Предельный коэффициент адаптации на режиме ХХ– смесь слишком богатая
050 Предельный коэффициент адаптации на режиме ХХ– смесь слишком бедная
051 Пред.коэф-т адаптации на режиме частичных нагрузок- смесь слишком богатая
052 Пред.коэф-т адаптации на режиме частичных нагрузок– смесь слишком бедная
053 Пред.коэф-т адаптации на режиме макс.нагрузок– смесь слишком богатая
054 Пред.коэф-т адаптации на режиме макс.нагрузок– смесь слишком бедная
055 Конечный каскад зажигания 1 или катушка Т1/1 2-го цилиндра неисправен
056 Конечный каскад зажигания 1 или катушка Т1/1 5-го цилиндра неисправен
057 Конечный каскад зажигания 1 или катушка Т1/1 – напряжение не достигнуто
058 Конечный каскад зажигания 2 или катушка Т1/2 3-го цилиндра неисправен
059 Конечный каскад зажигания 2 или катушка Т1/2 4-го цилиндра неисправен
060 Конечный каскад зажигания 2 или катушка Т1/2 — напряжение не достигнуто
061 Конечный каскад зажигания 3 или катушка Т1/3 1-го цилиндра неисправен

Читать еще:  Что такое синхронный двигатель определение

062 Конечный каскад зажигания 3 или катушка Т1/3 6-го цилиндра неисправен
063 Конечный каскад зажигания 3 или катушка Т1/3 – напряжение не достигнуто
064 Датчик положения коленвала L5 – сигнал не распознан / неприемлем
065 Датчик положения коленвала L5 – отсутствует соленоид ( сегмент маховика) или число зубьев на инкрементном колесе ( венце маховика) неприемлемо
066 Датчик положения коленвала L5 – обороты двигателя неприемлемо высокие
067 Датчик положения распредвала L5/1 неприемлем /не распознан или датчик Холла распредвала В6/1 –неприемлем/не распознан
068 Референсный резистор R16/5 – замыкание на массу
069 Референсный резистор R16/5 – замыкание на плюс
072 Сигнал скорости автомобиля не распознан
073 Сигнал скорости автомобиля неприемлемо высок
076 Реле бензонасоса К27 – обрыв или короткое замыкание по управляющей цепи
077 Потенциометр регулировки СО R33 – короткое замыкание на плюс
078 Потенциометр регулировки СО R33 – плохой контакт
079 Датчик детонации 1 А16 — обрыв
080 Датчик детонации 2 А16 — обрыв
082 Достигнута разница в угле опер.зажигания в 6 град. между разными цилиндрами
084 Кратковременное превышение коэф-та адаптации на режимах ХХ/частичной нагрузки
085 Э/магнитная муфта насоса вторичного воздуха Y33 и/или клапан вторичного воздуха Y32 на типах 124 , 129 и 140 – короткое замыкание или обрыв или:
Реле К17 включения насоса вторичного воздуха и/или отсекающий клапан вторичного воздуха Y32 — обрыв или короткое замыкание ;
086 Клапан системы регенерации Y58/1 – короткое замыкание или обрыв
087 Клапан системы регенерации Y58/1 – замыкание на плюс
089 Механизм перекладки впускного распредвала Y49 – короткое замыкание на плюс
090 Механизм перекладки впускного распредвала Y49 – короткое замыкание на массу
093 Выключатель защиты АКПП от перегрузки S65 – короткое замыкание на массу
094 Выключатель защиты АКПП от перегрузки S65 замкнут и распознана 2 передача

095 Выключатель защиты АКПП от перегрузки S65 разомкнут и распознана 2 передача
096 Выключатель защиты АКПП от перегрузки S65 неприемлем
098 Нет приема по шине CAN от блока ASR N30/1
Проверьте эл.проводку шины CAN
099 Нет приема по шине CAN от блока EFP/TPM N4/3
101 Нет сигнала включения стартера на клемме 50
105 Клапан Y22/6 впускного коллектора – короткое замыкание на плюс
106 Клапан Y22/6 впускного коллектора – короткое замыкание на массу или обрыв
107 Контур выходного каскада зажигания на упоре, короткое замыкание на массу
Проверьте проводку от блока управления до катушек зажигания на предмет рассыхания изоляции и короткого замыкания на массу
110 Питание на клемме 87U блока упр. HFM N3/4 неприемлем
111 Питание на клемме 87U блока упр. HFM N3/4 – низкое напряжение
112 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
113 Блок управления HFM N3/4 — незакодирован
Закодируйте блок управления N3/4
114 Блок управления HFM N3/4 — не идентифицирован
Закодируйте блок управления N3/4
115 Блок управления HFM N3/4 — ошибка памяти
Замените блок управления N3/4
116 приема или ошибка по шине CAN от блока управления FBS N54
Считать ошибки от системы FBS
117 Нет разрешения на запуск от блока управления FBS
Считать ошибки от системы FBS
120 Сигнал от системы ETS не распознан
Считать ошибки от системы ETS
121 Сигнал от системы ETS – короткое замыкание на плюс или обрыв
Считать ошибки от системы ETS

122 Сигнал от системы ETS – неприемлемое сравнение датчиков передней и задней осей
Считать ошибки от системы ETS
125 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
126 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
127 Исп.механизм М16/6 «электронная педаль газа»
Проверьте эл.проводку, исполнительный механизм М16/6, при необходимости замените
128 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
129 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
130 Потенциометр заданных значений М16/6r1 – сопротивление неприемлемо
Проверьте эл.проводку, исполнительный механизм М16/6, при необходимости замените
131 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
132 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
133 Исполнительный механизм М16/6
Проверьте эл.проводку, исполнительный механизм М16/6, при необходимости замените
134 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
135 Потенциометр действительных значений М16/6r2 – напряжение питания
Проверьте эл.проводку, исполнительный механизм М16/6, при необходимости замените
136 Потенциометр заданных значений М16/6r1
137 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
138 Исполнительный механизм М16/6
Проверьте эл.проводку, исполнительный механизм М16/6, при необходимости замените
139 Выключатель TPM ( рычаг управления «круиз-контролем)
140 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
141 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
142 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4
143 Выключатель стоп-сигнала S9/1
Считайте ошибки от системы контроля за тяговым усилием (ETS, ASR)
144 Блок управления HFM N3/4 – неисправен
Замените блок управления N3/4

Двигатели Mercedes-Benz — описание,обзор,виды,фото,видео.

О производителе

Mercedes-Benz Cars Group — сверхпопулярный производитель премиальных автомобилей, входит в концерн Daimler AG и так называемую большую немецкую тройку (вместе с Audi и BMW). Сам по себе бренд Мерседес является одним из самых дорогих и узнаваемых в мире. Кроме того, из ворот штутгартской компании выехали такие известные автомобили, как Mercedes-Benz 300SL, больше известный как «Крыло чайки», культовый Mercedes-Benz 600SEL (шестисотый), спортивный Mercedes-Benz SLR McLaren, нестареющий внедорожник Mercedes-Benz G-Class Gelandewagen и еще целый ряд популярных и всем известных автомобилей. Учитывая все вышеприведенное, такой мощный автопроизводитель как Мерседес, просто обязан выпускать надежные двигатели, а вот как действительно с этим обстоят дела, вы узнаете ниже, в списке моделей. Двигатели Мерседес это огромная линейка силовых агрегатов таких, как рядные 4-цилиндровые, пяти и шестицилиндровые, как рядной, так и V-образной конфигурации. Кроме того, производились моторы V8 и V12, для самых топовых и мощных автомобилей Mercedes-Benz. Кроме атмосферных версий производились моторы с наддувом: с компрессором, турбиной и twin-turbo. Для спортивных версий Mercedes-Benz, подразделением AMG, разрабатывались мощные версии моторов,
преимущественно V8 и V12. Кроме того, наряду с этим широчайшим рядом силовых агрегатов, выпускались и продолжают выпускаться также и дизельные двигатели Мерседес всех возможных конфигураций, любого рабочего объема и мощности. Теперь не нужно искать разнообразные отзывы, все типы, маркировки, виды и модели двигателей Мерседес уже здесь: новые и старые, бензиновые и дизельные, атмосферники и компрессорные, обычные и AMG. Выбрав свою модель, вы ознакомитесь со следующей информацией: какие двигатели ставят на Мерседес, их технические характеристики, описание, проблемы, неисправности (глохнет, стук, троит и др.) и ремонт, номера, ресурс и прочее. Вместе с тем, имеется информация, какое масло в двигатель Мерседес лить, сколько масла требуется и как часто его нужно менять. В дополнении к этому, уделено внимание тюнингу двигателя Мерседес, как увеличить мощность без потери ресурса для городской эксплуатации и прочее. Ознакомившись с имеющейся информацией, вы без труда определитесь, какой двигатель Мерседес самый надежный, а кому требуется замена мотора, легко решит, какой контрактный двигатель стоит купить.

Читать еще:  Щелчок при запуске двигателя поло седан

Новое поколение двигателей Мерседес с инновационной технологией.

Инновационные? Как можно назвать бензиновые и дизельные двигатели инновационными? Многие экологи, эксперты и другие участники авторынка наверно недоумевают. Но это действительно так. Компания Мерседес представила новые двигатели с инновационными технологиями для обновленного S-класса, который будет выпускаться с 2017 года.

Странно? А как же электрические двигатели, о которых, наверное, уже сказано все, что только можно. Ведь по прогнозам экспертов и по планам ряда ведущих стран мира, дни двигателей внутреннего сгорания сочтены. Отчасти это так. Но есть одно но. В ближайшие годы массового рынка электрических автомобилей не ожидается.

Для того чтобы электрический транспорт вытеснил с рынка автомобили с ДВС скорее всего понадобятся десятилетия. И это независимо от того, что власти Западных стран хотят в ближайшее время избавиться от автотранспорта, работающего на двигателях внутреннего сгорания. Как бы этого не хотелось многим развитым странам, но пока популярность электрического транспорта не затмит бензиновые и дизельные автомобили, мы не увидим закат автотранспорта, работающего на традиционных двигателях внутреннего сгорания.


V8 Motor

Все новые двигатели Мерседес покрыты составом уменьшающего силу трения

Именно поэтому компания Мерседес продолжает разрабатывать новые бензиновые и дизельные моторы для своих будущих моделей.

В итоге компания Мерседес представила пять новых двигателей ДВС, которые будут устанавливаться на автомобили S-класса с 2017 года.

Ресурс двигателя M271

Почетное место среди силовых установок для С-класса занимает двигатель М271. Это своего рода первопроходец: он впервые был использован в 2002 году для С-класса второго поколения в кузове W203. Четырехрядная силовая установка комплектовалась литым блоком из алюминия и системой изменяемых фаз газораспределения. В сам блок залиты чугунные гильзы. Конструкция ГБЦ отличается в зависимости от версии ДВС, а мощность варьируется в пределах 95–141 кВт.

Современные версии 271-го двигателя для Мерседес С-класса имеют в названии приставку EVO и развивают до 150 кВт мощности. В М271 фазы газораспределения регулируются бесступенчато (в отличие от предыдущих силовых установок Мерседес). Предусмотрено две системы вентиляции, которые функционируют при разных нагрузках. Среди интересных особенностей М271 механизм Ланчестера, служащий для уравновешивания, и разная компоновка системы впрыска. Механизм Ланчестера сглаживает колебания, а приводом для него выступает цепь ГРМ. Он играет важнейшую роль для блока цилиндров, так как обеспечивает нужную жесткость. Поверхности, прилегающие к механизму, покрыты резиной – для снижения уровня шумов, а в сам корпус встроен маслонасос.

Давление наддува, форма поршней, программное обеспечение ЭБУ, степень сжатия в модификациях двигателя М271 отличаются. Привод везде ременной, но длина ремня колеблется от 2315 до 2420 мм. Чтобы контролировать положение распредвалов, мотор комплектуется датчиками Холла.

Среди недостатков мотора М271 можно отметить:

  1. Высокую шумность.
  2. Чувствительность к низкокачественному топливу.
  3. Склонность к повреждению шланга, который встроен в вентиляционную систему картера. Это сопровождается скачками оборотов на холостом ходу, шипением в районе воздушного фильтра, проблемами с пуском на холодную.
  4. Редко, но все же встречаются протекания масляного фильтра. Это провоцирует критическое падение уровня смазочного материала и масляное голодание со всеми вытекающими последствиями.
  5. Не до конца закрывающиеся выпускные клапаны, что приводит к потере мощности, аварийному режиму работы. Зачастую это связано с плохим топливом и нарушением эксплуатационных норм, в критических ситуациях приходится даже менять пружины выпускных клапанов. Чтобы избежать таких проблем с двигателем М271, просто более ответственно подходите к выбору АЗС и профилактически добавляйте в топливный бак FuelEXx. Это присадка к топливу, 100 мл которой хватает на 150 л бензина. Она действует комплексно: обеспечивает полноценное сгорание топлива, очищает камеру сгорания от нагара и отложений, способствует раскоксовке поршневых колец, положительно влияет на динамические характеристики авто, удаляет из состава примеси воды, что упрощает пуск при минусовых температурах.

Примечание: применение FuelEXx в особенности полезно для двигателей М271, где клапаны не имеют кромки, снимающей нагар, ведь в них часто наблюдаются зависание выпускных клапанов и пропуски зажигания.

Чтобы увеличить ресурс М271, есть смысл применять присадку для двигателя Мерседес – RVS-master Ga6. Она оптимально подходит для обработки, так как в ДВС используется 5,5 л смазочного материала. При добавлении геомодификатора трения в масло происходит комплексное восстановление:

  • Нормализуется состояние изношенных поверхностей (дефекты контактных деталей сглаживаются, наращивается новый прочный слой металлокерамики).
  • Узлы в местах трения упрочняются.
  • Повышается компрессия в цилиндрах.
  • Облегчается пуск на холодную, независимо от температуры воздуха.
  • Снижается расход бензина.
  • Минимизируется количество шумов и вибраций, что актуально для М271.

Важно: блок двигателя М271 изготовлен из алюминия, но имеет чугунные гильзы. Ремонтно-восстановительный состав RVS-Master не наращивает новый слой металлокерамики на деталях из алюсила и никосила, но способен на микрошлифовку поверхности. Так как мотор М271 имеет залитые гильзы из чугуна, именно на них и проходит реакция восстановления геомодификатором трения.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
