Двигатели hdi и как они работают

Тема: Дизельный двигатель 1,6 HDI

Опции темы
  • Версия для печати
  • Подписаться на эту тему…

Re: Дизельный двигатель 1,6 HDI

«К преимуществам новой системы обеспечения холодного пуска следует отнести:
Надёжный пуск при температурах до – 25°С.
Быстрый разогрев свечей накаливания (до 800 — 1000°С в течение 2-5 секунд).
Регулирование и контроль за температурой разогрева свечей накаливания во время подготовки к пуску и прогреве двигателя при помощи компьютера (контроллера).
Включение системы обеспечения холодного пуска в боротвую систему самодиагностики.» из описания двигателя пежо боксера, у нас тот же принцип.

Последний раз редактировалось sergeynn; 28.01.2012 в 02:02 .

Re: Дизельный двигатель 1,6 HDI

Ну тогда действительно происходит так ,как писал ABTOgen «»т.к. топливо впрыскивается почти прямо на рабочую поверхность раскалённой свечи накала.»». Во оно как, круче чем в» бензинке»—там ,чтобы воспламенить смесь свечка включается в работу, а у нас она получается работает всегда ( при подготовка к холодному пуску и прогреве двигателя), а для воспламенения просто соляру впрыскивает в последний момент , когда как я понимаю поршень уже подошел в зону рабочего цикла—практически к ВМТ. «ЖЕСТКИЙ» режим работы однако получается в этот момент. Теперь я с большим пониманием расматриваю слова , что предпусковой подогреватель значительно продлевает ресурс работы дизельного двигателя, и на следующей своей ,,обязательно дизельной машинке,, поставлю электрический предпусковой кипятильник. В будни все таки попробую заехать в сервис и попросить посмотреть схему электрическую , на предмет как завязан индикатор на панели приборов и работа самих свечей.Удачи.

Последний раз редактировалось ANL; 28.01.2012 в 07:29 .

Re: Дизельный двигатель 1,6 HDI

ANL, как мне сказал тех. консультант из Лиона свечи служат только для подогрева воздуха в камере сгорания при отрицательных температурах и нужны только для облегчения пуска хол. двигателя. У меня спираль загорается при минус 4,5 град. на 2-3 сек., при -20 и ниже горит примерно 5-10 сек. Хочу лета.

Re: Дизельный двигатель 1,6 HDI

shinnik177, —я тоже раньше так думал..Что пока светится спаиралька на панели—они работают и греют цилиндры. но вот ребята «нарыли» что они ( свечи) работают и после погасания индикатора «спиралька». Тоесть мы заводим движок с включенными свечами накала-во оно как, зачем они тогда этот индикатор «вывели» и просят пока он светится не заводить..Удачи

Re: Дизельный двигатель 1,6 HDI

ANL, позвонил ещё раз. Ответ тех. косульт.: На Вашем двиг.(VIN. ) установлены 4е свечи накал., которые являются СИСТЕМОЙ ПРЕДПОДОГРЕВА ПУСКА ХОЛ. ДВИГ. После включения зажигания, при отриц. темп., подаётся питание на свечи накал., при достиж. нужной темпер. во впускном коллекторе подача пит. на свечи автом. выключ. спиралька гаснет. Как-то так.

Re: Дизельный двигатель 1,6 HDI

И кому теперь верить. Кто может вольтметром проверить наличие напряжения на разьеме свечи накала и когда оно(напряжение)пропадает===когда «спиралька» гаснет или при достижении двигателем ( ОЖ) определенный температуры. Удачи.

Re: Дизельный двигатель 1,6 HDI

Французский концерн Peugeot не стал исключением в общей волне весеннего обновления. Стремясь к улучшению эффективности своих автомобилей, уменьшая потребление топлива и вредные выбросы, инженеры компании разработали ряд новых двигателей, соответствующих стандарту Евро 5.

Для модели 207 будут в ближайшее время станут доступны два новых дизельных двигателя: 1.6 HDi мощностью 112 лошадиных сил, сочетаемый с 6-ступенчатой механической КП, который, согласно информации производителя, выбрасывает в атмосферу не более 117 г/км СО2, и 1.6 HDi мощностью 92 л.с. (110 г/км CO2, соответственно). А также и две новых версии на бензиновом топливе: 1.6 THP (156 л.с.) и 1.4 VTi (95 л.с.).

У Peugeot 308 вскорости под капотом можно будет обнаружить новый дизель 1.6 HDi мощностью 112 или 92 л.с., с выбросами СО2, соответственно, 114 и 115 г/км. Для любителей бензиновых моторов будет введен 1.6 THP мощностью 156 лошадиных сил, с 6-ступенчатой механической или автоматической КП на выбор, а также 1.4 VTi о 98-ми лошадях для тех, кто ценит экономичность.

Наконец, модели 3008 и 5008 получат два новейших двигателя стандарта Евро 5: 2.0 HDi мощностью 163 лошадиных сил и 1.6 THP мощностью 156 л.с., оба комплектуются 6-ступенчатым «автоматом».

Re: Дизельный двигатель 1,6 HDI

сли кратко, то отличия таковы:
1) «Назад — в будущее» ))) — возвращение к 8-клапанной схеме ГРМ с одним распредвалом и приводом ГРМ зубчатым ремнём, что позволило .
2) Применение новой (запатентованной PSA) формы камеры сгорания ECCS, обеспечивающая более эффективное сгорание топлива, более высокий КПД.
3) Форсунки с 8-факельным распылом и пьезоэлектроическим толкающим элементом (в зависимости от модификации дизеля).
4) Более эффективная система SWIRL, совместно с камерой сгорания ECCS позволившая «закрутить» поток воздуха в 3-х плоскостях, что способствует лучшему испарению топлива, смешиванию с воздухом на уровне, близком к молекулярному.
5) Новая система Common Rail с увеличенным давлением до 1880 — 2000 бар.
6) У интеркулера добавлена интересная системка, которая позволяет холодный воздух, не требующий охлаждения, пустить мимо интеркулера, тем самым снизив насосные потери.

DV6C намного более тяговит, чем предшественник — 270 Нм (285 Нм в Овербусте) против 240 Нм (260 в Овербусте).

По личным ощущениям — динамика 308-й со 112-сильным дизелем в чём-то даже лучше,чем у «турбы» 1.6 THP 150 л.с. — «Ураган!».

К дизелям PSA на СТОА нет никаких претензий — жалоб вообще нет. Точнее, есть, и только одна, и не относящаяся к сервису — «Почему эти автомобили поставляются в Россию в таком мизерном количестве?» — и это, заметьте, про «механику»! Если б в Россию с DV6C поставлялся замечательный «скорострельный» «автомат» EGS6, то спрос бы утроился, а возможно, и упятерился . Но решение этого вопроса во власти Пежо Россия, куда мы регулярно сообщаем об огромном спросе на 308 1.6 HDi, но оттуда пока «молчок» .

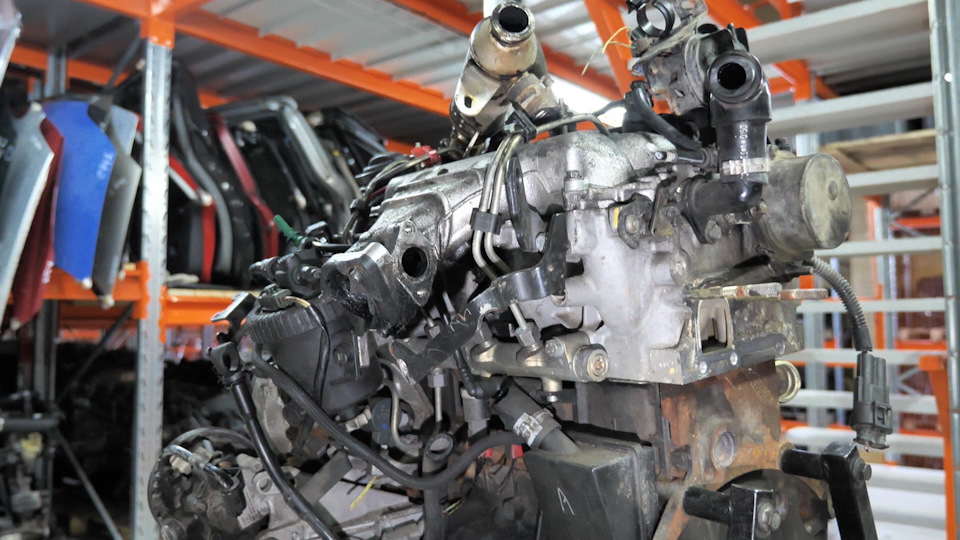

Надежность и проблемы двигателя 2.2 HDI (DW12)

Двигатель 2.2 HDI (DW12) создан на основе 2.0 HDI (DW10). Помимо увеличенного за счет хода поршней рабочего объема и установки ГБЦ с 16-ю клапанами он отличается коллектором изменяемой длины, турбиной с изменяемой геометрией, наличием балансировочных валов и некоторыми другими решениями, направленными на повышение его отдачи и улучшение экологичности.

Мотор дебютировал в 2000 году на Peugeot 406 и Citroёn С5, и выдавал он 136 л.с.
Вообще для коммерческого использования была создана упрощенная версия двигателя 2.2 HDI мощностью 101 л.с., которую устанавливали на Peugeot Boxer и Citroёn Jumpy.

В 2006 году появился битурбированный двигатель 2.2 HDI мощностью 170 л.с., ставший первой дизельной «четверкой» с двумя турбинами. Хотя и с одной турбиной этот мотор выдает до 204 л.с.
2,2-литровый французский турбодизель мощностью от 150 до 204 л.с. устанавливался не только на Peugeot, Citroёn, Fiat и Lancia, но также и на Ford, Land Rover и Mitsubishi.

На нашем YouTube-канале вы можете посмотреть разборку двигателя 2.2 HDI, снятого с Citroёn C5 2005 года.

Двигатель 2.2 HDI считается надежным и живучим, но может постоянно беспокоить владельца по мелочам. Мотор может пройти более 500 000 км, но требует хорошего ухода и квалифицированного сервиса. Есть у него и одна «смертельная» особенность, приводящая к очень дорогому ремонту.

Читать еще:  Что перед установкой контрактного двигателя

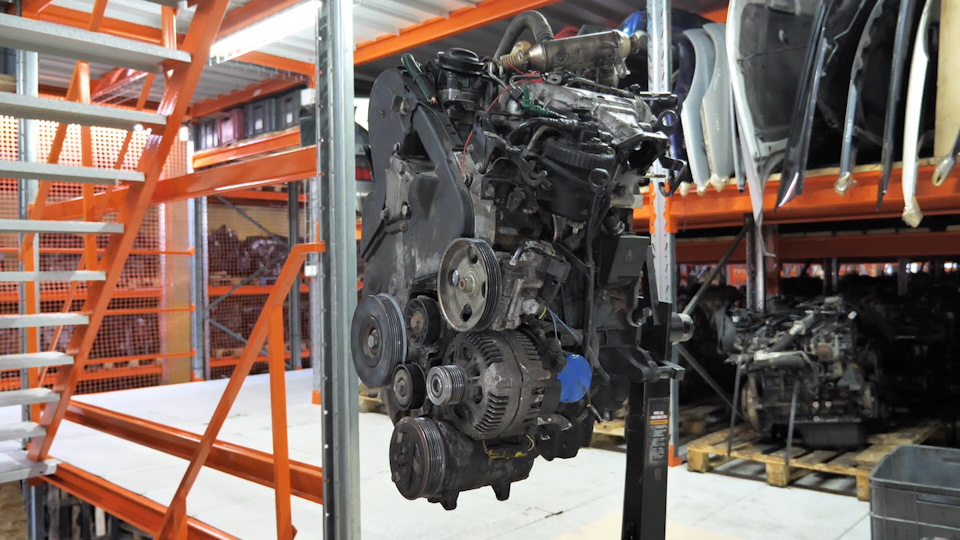

Выбрать и купить двигатель 2.2 HDI для Peugeot, Citroёn вы можете на сайте компании «АвтоСтронг-М».

Проводка двигателя и вакуумная система
Проводка в моторном отсеке неудачно собрана в жгуты и проложена в гофрах. Провода протираются на ура, из-за чего возникают самые разнообразные неполадки. Все сервоприводы здесь вакуумные. Соответственно при неполадках приходится осматривать все шланги, соединяющие электровакуумные клапаны и исполнительные механизмы с недолговечными диафрагмами. И сами клапаны тоже не вечные, периодически выходят из строя. Из-за мелких и безобидных неполадок в вакуумной системе двигатель 2.2 HDI теряет мощность, перестает ехать в полную силу. Как во всех режимах, так и в каком-то определенном диапазоне.

Такие же симптомы вызывают забитый сажевый фильтр, загрязненный расходомер, заклинившая геометрия турбины, некорректная работа клапана EGR, порванные патрубки на интеркулер или трещинки в нем.

Двигатель не заводится
Если двигатель 2.2 HDI не заводится, поиск неисправностей надо начать с подкачивающего насоса, расположенного в баке. Моторчик насоса нередко выходит из строя. И это самая безобидная причина того, почему мотор 2.2 HDI не заводится.

Распределитель воздуха
Во впускном тракте двигателя 2.2 HDI с сажевым фильтром (FAP) предусмотрен пневмодозатор. Тут два канала для прохождения воздуха, и работают они раздельно. Верхний канал используется при нормальной работе двигателя, а нижний – при включении режима прожига сажевого фильтра, для подачи подогретого воздуха. Управлением каналами поступления воздуха заведуют две заслонки.

В приводах заслонок могут изнашиваться и соскакивать шестерни, ломаться шток, изнашиваться оси заслонок – все это сделано из пластика. Заслонки начинают жить своей жизнью. Соответственно, возникают проблемы с производительностью двигателя и соответствующие ошибки. При физическом и программном удалении сажевого фильтра эти заслонки не нужны.

Плюс по соединениям дозатора и патрубкам сочится и капает масло, присутствующее во впускном коллекторе. Масло капает на стартер, что в итоге нередко приводит к его выходу из строя.

Теплообменники
На моторе 2.2 HDI присутствует два теплообменника. В одном теплообменнике антифриз охлаждает рециркулирующие выхлопные газы на их пути в цилиндры подачей. В другом антифриз подогревает воздух, идущий в двигатель в обход интеркулера в режиме прожига сажевого фильтра. Редко, но так случается, что контуры дают течь и антифриз просачивается во впуск. О попадании антифриза в цилиндры свидетельствует густой пар из выхлопной трубы, присутствующий буквально во всех режимах работы двигателя.

Демпферный шкив
На двигателе 2.2 HDI установлен демпферный шкив коленвала. Со временем и пробегом резиновая демпфирующая обойма разрушается, и тогда внешняя и внутренняя части шкива начинают проскальзывать друг относительно друга. Может быть слышен скрип, свист, а также «подмигивание» индикатора недостаточной зарядки АКБ. Шкив нужно менять на новый.

Масло во впуске
Масло во впуске обычное явление. В основном из патрубка сапуна. Если расход меньше литра на 10 000 км то норма.

Передув турбины и впускной коллектор изменяемой длины
Двигатель 2.2 HDI оснащен впускным коллектором с вихревыми и прямыми каналами. Прямые каналы перекрываются заслонками. Интересно, что на двигателе 2.2 HDI с индексом 4HX заслонки прямых каналов по умолчанию закрыты и открываются с увеличением рабочих оборотов. У более распространенного 4HW заслонки перекрывают впускные каналы при низкой скорости работы двигателя.

Положением заслонок управляет вакуумный сервопривод с резиновой диафрагмой. Если диафрагма рвется, то сразу возникают проблемы во всей вакуумной системе двигателя 2.2 HDI. Прежде всего, из-за отсутствия разряжения в вакуумной системе актуатор изменения геометрии турбины переходит в режим максимального наддува. Турбина начинает «передувать», возникает соответствующая ошибка.

Также нередко ломается и сам пластиковый шток или из оси заслонок выпадает шарик, находящийся на конце штока. В этих случаях заслонки начинают жить своей жизнью, перекрывая впуск воздуха в двигатель, из-за чего сильно падает мощность.

Как и на многих других дизелях, глушение заслонок впускного коллектора никак не влияет на работу двигателя, но избавляет от лишних хлопот.

Передув турбины также возникает из-за загрязнения расходомера.

Турбина

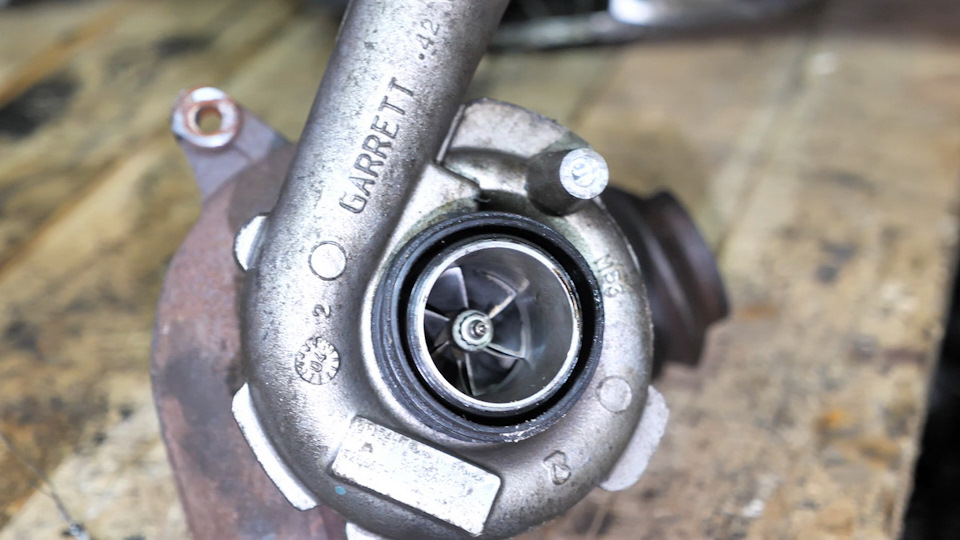

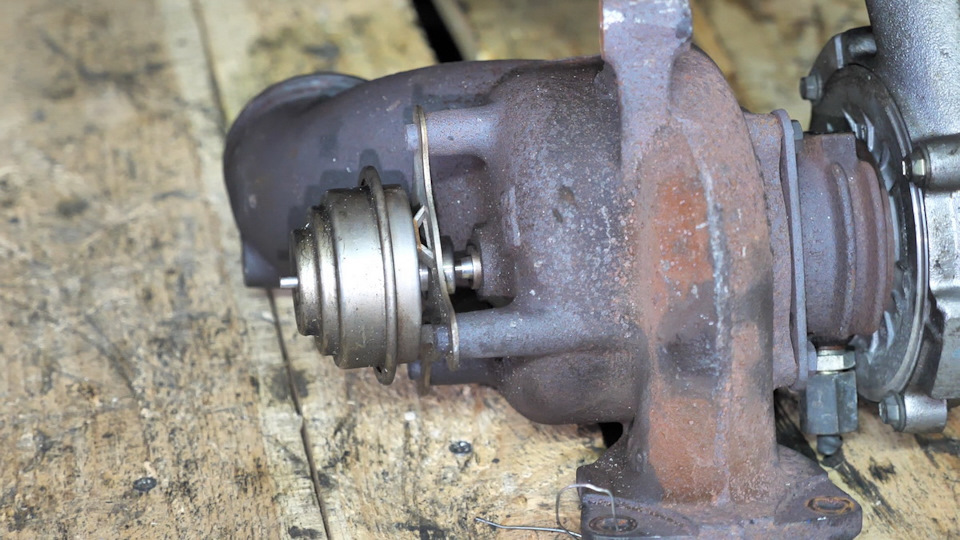

На двигателе 2.2 HDI применена турбина Garret GT1549P с любопытным механизмом изменения геометрии. Здесь лопатки геометрии тоже расположены вокруг крыльчатки турбины, однако угла атаки по отношению к поступающему потоку газов они не меняют. Лопатки зафиксированы на так называемом золотнике, который перемещает лопатки вдоль крыльчатки турбины. Чем сильнее лопатки задвинуты в горячую часть турбокомпрессора, тем активнее они направляют газы на крыльчатку. Когда газов достаточно и нужно ослабить давление наддува, актуатор перемещает золотник и лопатки назад.

Какие неисправности случаются с турбиной двигателя 2.2 HDI? Может подклинивать шток, из-за чего турбина недодувает или передувает.

Об износе вала и подшипников турбины говорит повышенный расход масла – несколько сот граммов на 1000 км. Однако известных случаи, когда турбина отправляет во впускной коллектор так много масла, что двигатель 2.2 HDI уходит в разнос. Если не заглушить двигатель, включив передачу, то мотор «съест» несколько литров масла буквально за полминуты и просто развалится от запредельных оборотов.
Еще один симптом скорой гибели турбины – ее свист.

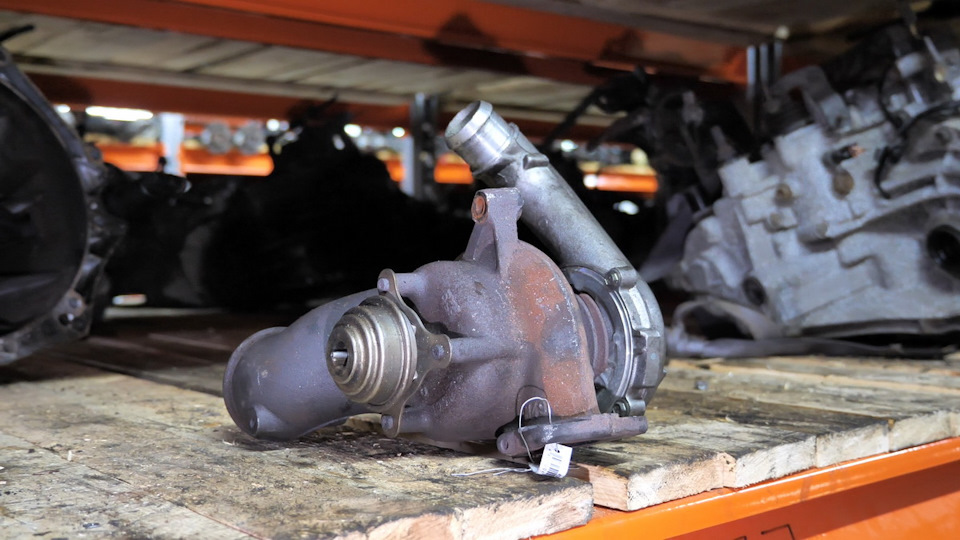

Выбрать и купить турбину для двигателя 2.2 HDI Peugeot и Citroёn вы можете на сайте компании «АвтоСтронг-М».

EGR
Клапан EGR на двигателе 2.2 HDI хорошо диагностируется. Ну а проблемы с ним все те же: из-за подклинивания нарушается количество поступающих во впуск газов, из-за чего мотор теряет мощность. Двигатель может в один момент не ехать, потом нормально разгоняться. Может все время не выдавать полной можности. Клапан EGR на этом моторе глушится очень просто, не требуя перепрошивки.

Снятие форсунок
Двигатель 2.2 HDI известен тем, что в ряде случаев форсунки с него снимаются очень тяжело. Они прикипают из-за влаги, которая попадает в их колодцы. Особенно остро эта проблема стоит на минивэнах Peugeot и Citroёn, у которых на моторе нет декоративной крышки, а влага попадает на клапанную крышку из-за забитого дренажа под лобовым стеклом.

Прикипевшие форсунки двигателя 2.2 HDI приходится снимать гидравликой. Специалисты по снятию говорят, что если форсунка с этого мотора не выйдет до величины давления в 12 тонн, то ее просто порвет на части.
Знающие люди мастерят на двигатель 2.2 HDI накидку, защищающие его от «осадков». Эта мера работает лучше, чем нанесение на корпуса форсунок какой-либо смазки.

Свечи также снимаются с большим трудом: они расположены в труднодоступных местах.

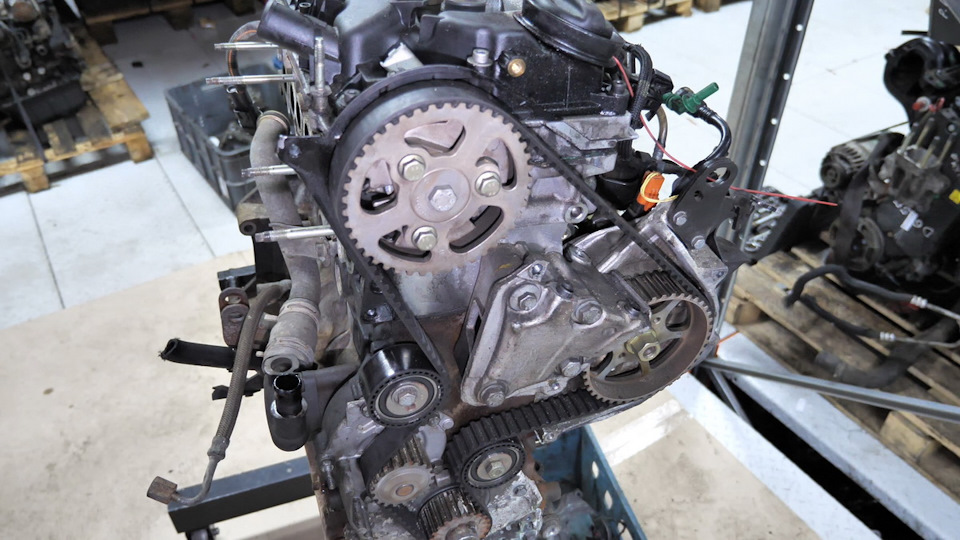

Ремень ГРМ
На двигателях 2.2 HDI (DW12TED4; 4HX, 4HW, 4HZ) мощностью до 136 л.с. (это все варианты, где ремень ГРМ также приводит и ТНВД) при установке и натяжении ремня ГРМ нужно использовать прибор, измеряющий частоту натяжения ремня. Измерение частоты нужно проводить на отрезке между ремнем шкивами ТНВД и выпускного распредвала.

Ремень ГРМ нужно менять каждые 160 000 км при эксплуатации в «легком» режиме, или каждые 120 000 км в «жестких» условиях эксплуатации.

При замене ремня ГРМ можно обнаружить подтекания масла по сальникам распредвалов или коленвала. На двигателе 2.2 HDI они нередко подтекают.

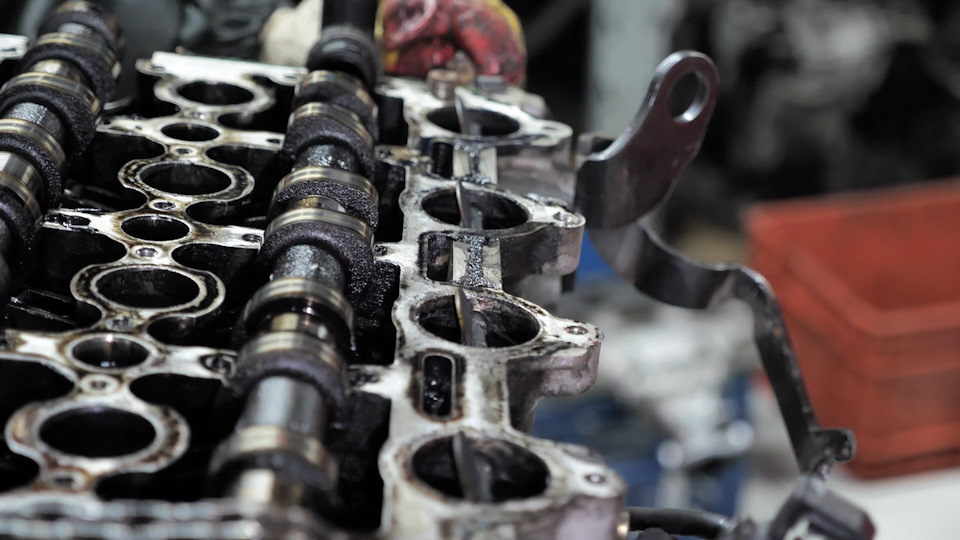

Проворот звездочек распредвалов
Вода, попадающая на двигатель, может попадать на ремень ГРМ, стекать на его шестерни. Она протекает под кожух ГРМ возле опоры двигателя. Особенно актуальна эта проблема на мнивэнах. Зимой вода замерзает прямо за зубцах ремня или на шкиве. В итоге при запуске двигателя ремень проскакивает. Клапана и поршни на двигателе 2.2 HDI сталкиваются, но для сохранения жизни мотору французские инженеры сделали слабые рокеры. Рокеры просто ломаются, их можно заменить. А поршни и клапана сильных повреждений не получают.
Вдобавок при столкновении поршней и клапанов нередко срывает болт и шпонку ременного шкива выпускного распредвала. Также проворачиваются звезды распредвалов – это тоже своеобразных «предохранитель». Звезды установлены без шпонок.

Читать еще:  Что то гремит в двигателе ямз

При пробегах более 250 000 км нередко звездочки проскальзывают относительно распредвалов сами по себе. Предпосылки к этому: запуски в сильный мороз на загустевшем масле, запуск с толкача или «галстуке».

В зависимости от того, насколько градусов звезды и распредвалы рассинхронизировались, двигатель либо может начать работать с перебоями и снизившейся мощностью, либо вообще перестанет заводиться. Если не заводится, то сигналы с датчиков коленвала и распредвала рассинхронизированы, диагностика выдает ошибку p0340. Обычно в таком случае до кучи сталкиваются клапаны и поршни, обламывает несколько рокеров.
Если звезды провернуло относительно распредвала, то вернуть их на место – дело не благодарное. Они могут проскользнуть снова. Лучше сразу покупать новый или б/у распредвал.

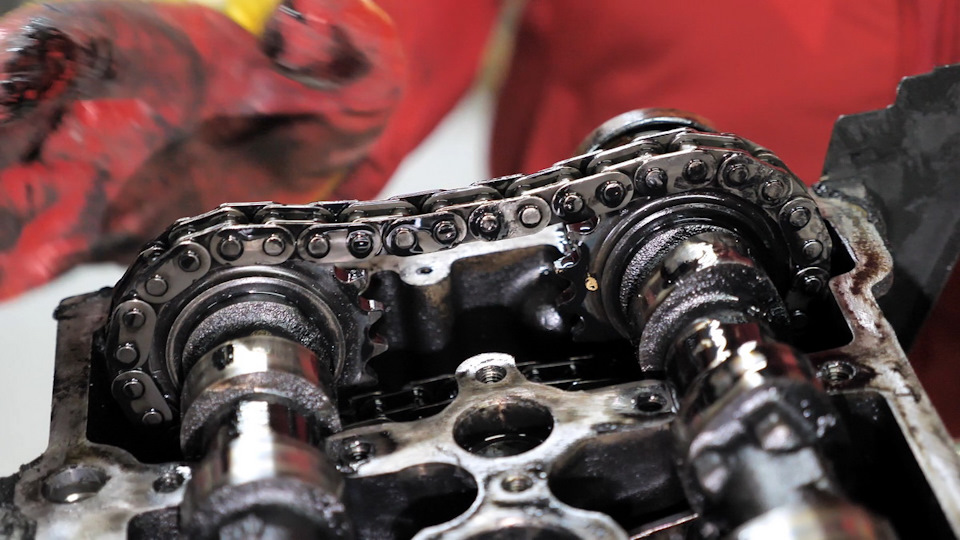

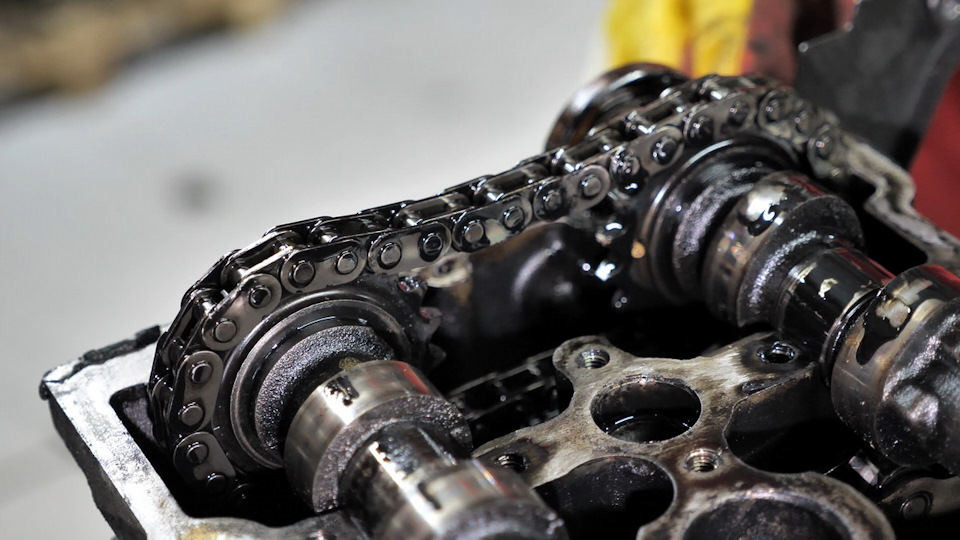

Цепь между распредвалами
Первым образцам двигателя 2.2 HDI, с 2001 по 2002 год, досталась слабая тонкая цепь привода впускного распредвала. Ее ширина между внешними и внутренними пластинами – 10 и 8 мм соответственно. Затем инженеры усилили цепь: ширина новой 12 и 10 мм соответственно. Старая цепь едва отхаживала 200 000 км и обрывалась. Новая надежнее и служит как минимум вдвое дольше. При капремонте двигателя нужно измерять ее длину и менять при растяжении.

Растянутая цепь начинает шелестеть, возникают сбои в работе двигателя из-за рассинхронизации распредвалов.

ТНВД

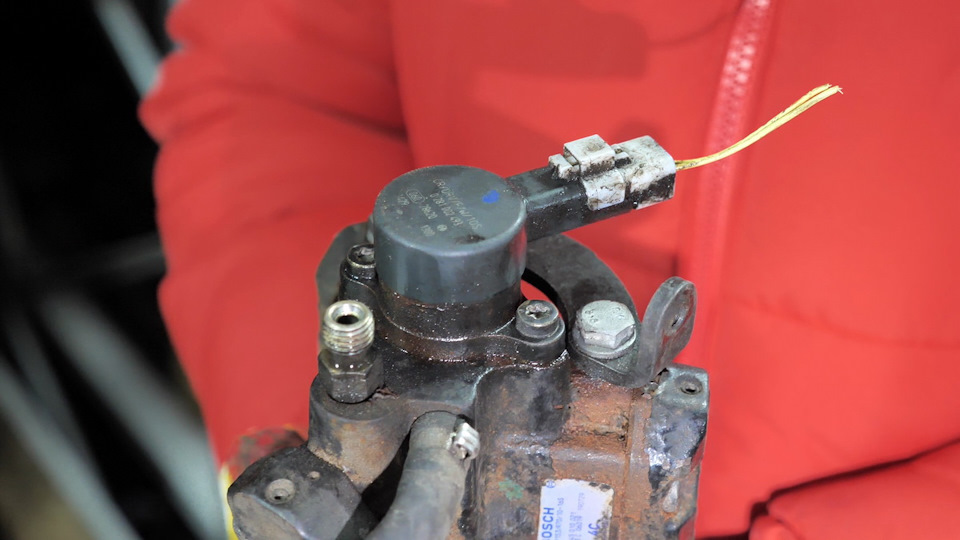

Топливный насос Bosch первого поколения надежен и живуч, редко нуждается в переборке. Плунжерные пары имеют приличный ресурс и при необходимости меняются. Под крышками ТНВД Bosch имеются уплотнительные резинки и прокладки, которые могут давать течь. Обычно этот насос течет на горячую или в сильные морозы. Все уплотнения продаются одним ремкомплектом и довольно легко меняются. Иногда из-за течи топлива из насоса двигатель 2.2 HDI перестает заводиться.

Выбрать и купить ТНВД для двигателя 2.2 HDI Peugeot и Citroёn вы можете на сайте компании «АвтоСтронг-М».

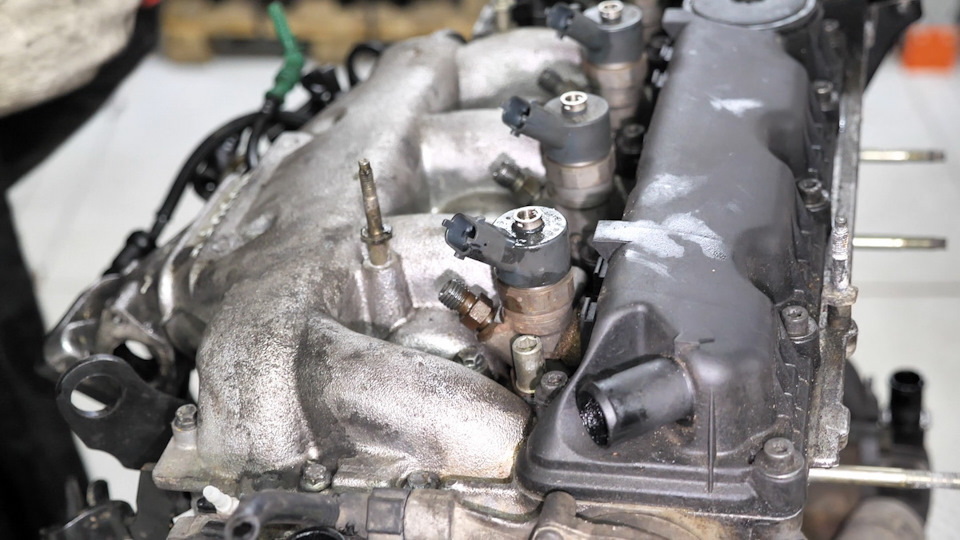

Форсунки
Форсунки Bosch тоже живучи, диагностируются довольно просто. Параметры их работы можно прочитать диагностическим ПО и сделать выводы об их состоянии или состоянии двигателя в целом. Не стоит забывать о замене уплотнительных шайб, прогорание которых приводит к снижению компрессии и закоксовыванию колодцев форсунок сажей.

Явный признак неисправности форсунок – затрудненный запуск двигателя, особенно на горячую, что возникает из-за перелива и плохого нарастания давления топлива. Форсунки недорогие и легко ремонтируются.
Также может возникать течь солярки по штуцерам обратки. Для ее устранения нужно поменять уплотнительные резиновые кольца.

Выбрать и купить форсунки для двигателя 2.2 HDI Peugeot и Citroёn вы можете на сайте компании «АвтоСтронг-М».

Регулятор давления топлива (редукционный клапан)
Если двигатель 2.2 HDI начинает заводиться через раз, то есть, то заводится хорошо, то с нескольких попыток. И еще при этом глохнет хаотично – то на холостых, то под нагрузкой, то при резком изменении оборотов (нажатии на «газ»), но нормально тянет и хорошо развивает обороты, то надо менять регулятор давления топлива, установленного прямо на ТНВД. Хотя иногда и на некоторое время помогает чистка регулятора.
Также из-за проблем с регулятором начинают плавать обороты двигателя.

На регуляторе давления топлива стоит металлическая сетка, которая отфильтровывает мусор и стружку. Она забивается. Но нередко по совету «специалистов» эту сетку просто удаляют – отламывают или срезают. Делать этого не стоит. Она действительно защищает регулятор. А если часто забивается, то это лишь указывает на проблемы в топливной системе.

Выбрать и купить двигатель для Citroёn C5, Citroёn Evasion, Citroёn Jumper, Peugeot 406, Peugeot 407, Peugeot 607, Peugeot 807 вы можете на сайте компании «АвтоСтронг-М».

Двенадцатицилиндровый двигатель

Двенадцатицилиндровый двигатель — поршневой двигатель внутреннего сгорания с 12 цилиндрами. Имеет несколько вариантов компоновок.

Рядный двенадцатицилиндровый двигатель (L12 или I12) — двигатель внутреннего сгорания с рядным расположением двенадцати цилиндров, и поршнями, вращающими один общий коленчатый вал. Является полностью сбалансированной конфигурацией как двухтактного так и четырёхтактного двигателя. Подобные двигатели имеют очень большую длину при сравнительно малой ширине, в связи с чем применяются только на судах.

V-образный двенадцатицилиндровый двигатель (V12) — двигатель внутреннего сгорания с V-образной конфигурацией и 12 цилиндрами, размещёнными друг напротив друга, как правило, под углом в 60° [1] . Включает два ряда по шесть цилиндров, и поршни, вращающие один общий коленчатый вал.

W-образный двенадцатицилиндровый двигатель (W12) — двигатель внутреннего сгорания с W-образной конфигурацией и 12 цилиндрами. Имеет более компактную компоновку, чем V12, однако лишён такой же плавной работы.

X-образный двенадцатицилиндровый двигатель (X12) — двигатель внутреннего сгорания с X-образным расположением двенадцати цилиндров (три ряда по четыре) и поршнями, вращающими один общий коленчатый вал.

Оппозитный двенадцатицилиндровый двигатель (F12) — двигатель внутреннего сгорания с оппозитной конфигурацией и 12 цилиндрами, угол между рядами которых составляет 180 градусов. Шире и меньше в высоту, чем V12, а также отличаются более низким центром тяжести. Используются исключительно в спортивных автомобилях среднемоторной компоновки и крайне редко на серийных автомобилях.

Содержание

  • 1 История
    • 1.1 V12
    • 1.2 I12
  • 2 Применение
    • 2.1 Автомобильная промышленность
      • 2.1.1 Серийные автомобили с двигателем V12
      • 2.1.2 Прототипы с двигателями V12
      • 2.1.3 Автомобили с двигателем F12
      • 2.1.4 Автомобили с двигателем W12
    • 2.2 Автоспорт
    • 2.3 Авиационная промышленность
    • 2.4 Военная промышленность
    • 2.5 Тяжёлые грузовики
  • 3 Примечания

История [ править | править код ]

V12 [ править | править код ]

Первый V-образный двигатель с двумя цилиндрами построил, в 1889 году, Готтлиб Даймлер по проекту Вильгельма Майбаха. К 1903 году V8 двигатели производились для моторных лодок компанией Société Antoinette по проекту Леона Левавассора, который опирался на опыт, накопленный при разработке двигателей с четырьмя цилиндрами. В 1904 году компания Putney Motor Works сконструировала новый морской двигатель V12, известный также как Craig-Dörwald — первый двигатель V12, произведённый с широким спектром применения [2] .

В 1909 году французская компания Renault впервые представила авиационный двигатель V12 с углом расположения цилиндров в 60° и воздушным охлаждением. Рабочий объём силового агрегата составлял 12,2 литра, диаметр цилиндров и ход поршня равнялись 96×140 мм соответственно.

Ещё два двигателя с конфигурацией V12 появились в гоночном сезоне 1909—1910 годов для моторных лодок. Производителем 25,5-литрового силового агрегата выступала компания Lamb Boat & Engine Company. Второй, 56,76-литровый двигатель, был разработан компанией Orleans Motor Company.

В 1912 году компания ABC Motors выпустила 17,4-литровый двигатель V12 с водяным охлаждением. Мощность силового агрегата составляла 130 кВт при 1400 об/мин.

В октябре 1913 года Луис Коатлен, главный конструктор Sunbeam Motor Car Company, представил двигатель в конфигурации V12 для автомобиля. Рабочий объём силового агрегата составлял 9 литров, диаметр цилиндров и ход поршня равнялись 80×150 мм соответственно. Алюминиевый картер включал два блока с железными цилиндрами, расположенными под углом в 60°. Двигатель мощностью 150 кВт устанавливался на автомобиль Toodles V, который установил несколько рекордов на протяжении 1913 и 1914 годов [2] .

Читать еще:  Ямз тнвд как увеличить обороты двигателя

Дальнейшее развитие двенадцатицилиндровых двигателей пришлось на Первую и Вторую мировые войны.

I12 [ править | править код ]

Двенадцатицилиндровые двигатели имеют большую длину, в связи с чем они крайне редко устанавливаются на автомобилях. Первый зарегистрированный подобный автомобиль называется Corona и датируется 1920 годом [3] . Рабочий объём силового агрегата составлял 7238 см 3 . Компания Packard также экспериментировала с автомобилями, оснащёнными рядными 12-цилиндровыми двигателями в 1929 году.

Помимо автомобилей, основное своё применение двигатели с конфигурацией I12 нашли в крупных военных грузовиках и судах. Некоторые русские компании производили подобные силовые агрегаты в 1960-х и 1970-х годах. В 2000-х годах машиностроительная фирма Wärtsilä выпустила рядный дизельный двигатель Wärtsilä-Sulzer RTA96-C с 12-ю цилиндрами.

Применение [ править | править код ]

Автомобильная промышленность [ править | править код ]

В автомобильной промышленности двигатели V12 не получили массового распространения из-за их сложности и стоимости. В основном они применяются в дорогих спортивных и роскошных автомобилях благодаря своей мощности, более плавной работе и характерному звуку.

Одним из первых серийных автомобильных двигателей в конфигурации V12 является Packard «Twin Six» [4] [5] , который выпускался в период с 1915 по 1923 год.

До начала Второй мировой войны 12-цилиндровые двигатели устанавливались на автомобили класса люкс таких производителей, как Packard (с 1916 по 1923 год, затем снова с 1932 по 1939 год), Daimler-Benz (с 1926 по 1937 год), Hispano-Suiza (1931 год), Cadillac, Auburn (1932 год), Lincoln (с 1932 по 1942 год, затем снова с 1948 года), Rolls-Royce и другие.

Улучшения в конструкции камеры сгорания и формы поршня позволило более лёгким двигателям V8 превзойти V12 в мощности начиная с 1930-х годов: только малые силовые агрегаты Lincoln V12 H-серии остались после войны, но уже в 1949 году были также вытеснены двигателями V8. Двенадцатицилиндровые двигатели не имели спроса на послевоенном рынке в Европе, в связи с чем производство V12 двигателей для автомобилей было весьма ограниченным до 1960-х годов.

С 1949 итальянская компания Ferrari применяет двенадцатицилиндровые двигатели для собственных флагманских спортивных купе. Её ближайший конкурент, Lamborghini, также использует конфигурацию V12 для многих дорожных автомобилей с момента создания компании в 1963 году.

В 1972 году компания Jaguar представила двигатель XJ12 в конфигурации V12 с рабочим объёмом в 5,3-литра, выпуск которого продолжался до 1996 модельного года, после чего компания прекратила его производство.

Немецкая компания BMW вернулась к силовым агрегатом V12 в рамках собственных седанов 7-й серии в 1986 модельном году, вынудив конкурента, Mercedes-Benz, последовать их примеру в 1991 году. Основными рынками сбыта для транспортных средств с подобным двигателем стали страны США, Китай [6] и Россия [7] . BMW разработала V12 двигатели для автомобилей торговой марки Rolls-Royce, в то время как штутгартский концерн Daimler-Benz применял их на автомобилях марки Maybach.

Британская автомобилестроительная компания TVR разработала собственный 7,7-литровый V12 двигатель, названный «Speed Twelve», однако проект не получил дальнейшего развития.

В 1997 году Toyota оснастила роскошный седан Toyota Century 5,0-литровым DOHC V12 двигателем (модель #1GZ-FE).

В 2008 году немецкая компания Audi запустила свою модель Q7 с 5,9-литровым V12 твин-турбо дизельным двигателем, который также был установлен на концепт-кар Audi R8 V12 TDI. В 2009 году китайская компания First Automotive Works выпустила представительский автомобиль Hongqi HQE с 6,0-литровым двенадцатицилиндровым двигателем (модель #CA12VG).

В настоящее время основным автомобильными производителями, использующими двигатели в конфигурации V12, являются такие компании, как BMW, Ferrari, Jaguar, Lamborghini, Lincoln, Mercedes-Benz, Pagani Automobili и Rolls-Royce. В Великобритании единственным производителем, широко применяющим двигатели V12, является компания Aston Martin.

Насколько надежен французский дизель 2.0 HDI (DW10BTED4)?

В 2003 году французские инженеры продолжили совершенствовать свои дизельные двигатели. Изначальный вариант с 8-клапанной ГБЦ был модернизирован: он получил 16-клапанную головку блока и производительную топливную систему Siemens (управление двигателем осуществляется системой SID803). Хотя в 2006 году некоторые варианты этого двигателя заполучили впрыск от Delphi, а с 2010 года буквально все они перешли на эту топливную систему.

Мощность такого дизеля 2.0 HDI составляет от 110 до 136 л.с., а поздние версии (после 2010 года) выдают 163 л.с. Этот силовой агрегат устанавливали не только на Peugeot и Citroёn, соплатформенные им Fiat, Lancia, а также на Ford и Volvo.

На французских и итальянских авто 16-клапанный 2.0 HDI обозначается индексами DW10BTED4 (RHR, RHJ, RHK, RHF). На Volvo – D4204T. На автомобилях Ford этот мотор носит множество обозначений: QXWA, QXBA, UFWA, G6DA.

Слабые места и недостатки двигателя 2.0 HDI

Двигатель 2.0 HDI (DW10BTED4) надежен и вынослив, проблем по «железной» части практически не имеет. Мы расскажем о некоторых его особенностях, о которых надо знать при эксплуатации.

Двигатель 2.0 HDI оснащен тремя электромагнитными клапанами, которые установлены в вакуумных магистралях. Они управляют геометрией турбины и двумя заслонками во впускном коллекторе.

Нередко случается, что после остановки двигателя клапан, управляющий турбиной, издает посторонний звук, похожий на вой. Такое поведение говорит о его скором выходе из строя, после чего начнутся проблемы с производительностью турбины.

Второй из трех клапанов управляет дозирующей заслонкой, помещенной во впускной коллектор. При нарушении работы этой заслонки (из-за ее клапана или утечек вакуума), нарушается поступление воздуха в цилиндры.

Клапан EGR

Клапан EGR является причиной традиционных для дизеля хлопот: при нарушениях в его работе двигатель получает слишком много инертных выхлопных газов. А такая ситуация довольно нередкая на двигателе 2.0 HDI, т.к. «тарелка» клапана непрочно зафиксирована на его штоке. Из-за отламывания или перекоса тарелки газы постоянно подаются во впуск.

Топливная система Siemens

ТНВД Siemens не переносит завоздушивания. Кроме того, встроенный в него подкачивающий насос начинает «стругать стружку» при пробегах порядка 200 000 км. Эта стружка забивает форсунки, после чего начинаются проблемы с запуском двигателя.

Штуцеры и трубки обратки

Довольно распространенная неприятность на двигателе 2.0 HDI (DW10BTED4) – течи топлива из-под гаек штуцеров форсунок и через шланги обратки.

В первом случае для устранения течи нужно поменять шайбы в штуцерах. Во втором – нужно поменять резиновые колечки на шлангах обратки.

Цепь выпускного распредвала

Выпускной распредвал двигателя 2.0 HDI (DW10BTED4) приводится отдельной цепью. При пробегах в три сотни тысяч километров эта цепь растягивается и начинает греметь или шелестеть при работе двигателя. Обычно работа мотора не нарушается и цепь не перескакивает.

Увеличение уровня масла

Повышение уровня масла – не частая неприятность, случающаяся с двигателем 2.0 HDI. Разумеется, уровень масла растет за счет дизтоплива, просачивающегося через поршневые кольца при частых прожигах сажевого фильтра или, в редких случаях, из-за избыточного впрыска топлива льющих форсунок.

Двигатель 2.0 HDI (DW10BTED4) не относится к хлопотным и беспокойным. Этот турбодизель хорошо известен на СТО, просто в ремонте, а запчасти к нему стоят недорого.
