Что такое тнвд на дизель двигателях

ТНВД — что это такое

• ТНВД — что это такое
• ТНВД рядного типа
• ТНВД распределительного типа
• ТНВД магистрального типа

Дизельное топливо или, как мы привыкли его называть, солярка с недавних пор активно используется как горючее для легковых автомобилей. Благодаря тому, что дизель во многих странах стоит меньше, чем бензин, автомобильные производители стали задумываться о том, чтобы выпускать модели машин, которые смогут работать не только на бензиновом топливе, но также на солярке.

• ТНВД рядного типа
• ТНВД распределительного типа
• ТНВД магистрального типа

К тому же, на сегодняшний день существует ряд альтернатив, например, биодизель или эмульгированное дизельное топливо. Эти альтернативные виды горючего наносят гораздо меньше вреда окружающей среде, что очень немаловажно в современных условиях.

Благодаря тому, что ученые занимаются разработками альтернативных видов топлива, была создана относительно экологически чистая солярка (дизель) – биодизель, эмульгированное дизельное горючее. Это сподвигло автопром создавать модельные ряды, которые могут ездить не только на уже привычном бензине, но и на солярке.

В зависимости о того, на каком горючем работает Ваше авто, под капотом будет и разная «начинка». Почти у всех машин, которые используют дизельное топливо, установлен топливный насос высокого давления, то есть, ТНВД. Этот насос отвечает за впрыскивание топлива в дизельный двигатель.

Причем эта конструкция достаточно сложна, так как в цилиндры такого двигателя горючее должно подаваться под определенным давлением в конкретный просчитанный момент времени и в очень точном количестве, чтобы требования, которые заявлены данной нагрузкой, были полностью удовлетворены.

ТНВД используется во всех двигателях, не зависимо от вида горючего, которое использует машина. Если двигатель работает на бензине, то ТНВД там устанавливается в системе непосредственного впрыска, но рабочее давление такого насоса гораздо ниже, нежели в случае дизеля.

Идея создания ТНВД появилась тогда, когда Рудольф Дизель, который активно занимался разработками первых стационарных двигателей, определил, что для того, чтобы топлива точно самовоспламенялось, в цилиндры его нужно подавать под высоким давлением. Поэтому он стал использовать при конструировании компрессоры, которые хоть и были мощными, но проигрывали по причине громоздкости.

Компактность и надежность ТНВД приобрел в 20е года благодаря разработкам Роберта Боша. Уже в 1927 году фирма Bosch выпустила первый серийный ТНВД для грузовика, а с 1936 года начался активный выпуск аналогичной продукции для легковушек.

Топливный насос высокого давления работает за счет небольшой плунжерной пары, то есть поршня (плунжера) и цилиндра (втулки). Поршень и цилиндр изготовляются из стали очень высокого качества. Также при изготовлении очень важную роль играет соблюдение точности в размерах. Допускается наличие зазора минимальных размеров между втулкой и плунжером, это пространство называется прецизионным сопряжением.

По конструкции ТНВД делят на рядные, распределительные и магистральные. Работа рядного топливного насоса основана на давлении, которое создается отдельной плунжерной парой. У распределительного насоса может быть не один плунжер, они же и отвечают за то, чтобы создавалось давление для движения горючего, а также за запуск топлива в цилиндры.

Топливные насосы магистрального типа только нагнетают горючее в аккумулятор. Лучшими ТНВД признаны насосы зарубежных фирм Bosch, Lucas, Delphi, Denso, Zexel.

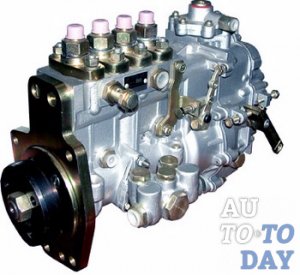

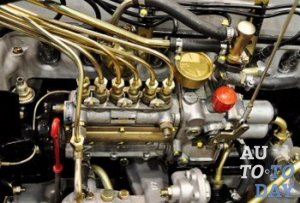

ТНВД рядного типа

Специальные пружины прижимают поршни к кулачкам. Кулачок во время движения вала достигает толкателя плунжера, а сам плунжер подымается вверх по втулке. В это время происходит последовательное закрытие отверстий для выпуска и пропуска топлива. В результате появляется давление, под действием которого происходит открытие нагнетательного клапана, что заставляет топливо двигаться к определенной форсунке.

Саму регулировку объема горючего и момента его впрыскивания регулирует электроника или же это можно делать механически. Механическая регулировка объема подаваемого горючего выполняется за счет поворота поршня по втулке. Для того, чтобы поршень поворачивался, на нем делают шестерню, которая соединяется с зубчатой рейкой, которая контролируется педалью газа. Сверху поршень не ровный, а будто обрезан, что дает возможность менять количество подаваемого топлива.

Момент, когда нужно подать горючее, может меняться в зависимости от того, как меняется частота вращения коленчатого вала двигателя. Механически регулировать этот момент можно с помощью центробежной муфты, которая расположена на кулачковом валу.

Внутри муфты расположены грузики, которые расходятся, когда увеличивается количество оборотов двигателя. Расхождение происходит благодаря центробежным силам. Благодаря расхождению этих грузиков поворачивается кулачковый вал относительно привода. Когда количество оборотов двигателя увеличивается, то топливо поступает раньше, а когда уменьшается – позже.

Рядные ТНВД являются очень надежными. Для смазывания такого насоса подойдет моторное масло, которое используют для смазывания двигателя. Благодаря этому такой ТНВД может работать на низкокачественном горючем.

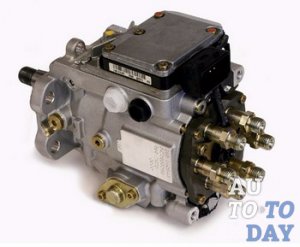

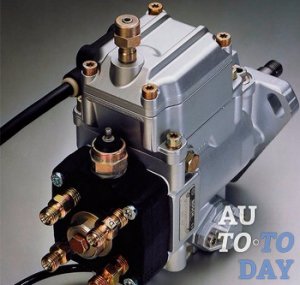

ТНВД распределительного типа

У такого насоса поршней один или два, причем эти плунжеры работают на все цилиндры двигателя. ТНВД распределительного типа весят меньше, по габаритам они также меньше, но подача топлива происходит более равномерно.

Но, к сожалению, сопряженные детали к такому насосу не смогут прослужить достаточно продолжительное время. Именно поэтому распределительные ТНВД используются на двигателях легковых машин.

У разных топливных насосов распределительного типа плунжер может быть разным по типу привода – торцевой, внутренний или внешний кулачковый. Первый и второй типы могут прослужить достаточно продолжительное время, так как в них узлы приводного вала не получают никаких силовых нагрузок от давления горючего.

Главную роль в распределительных топливных насосах с торцевым кулачковым приводом поршня выполняет плунжер-распределитель. Он отвечает за подвод и распределение горючего по цилиндрам посредством совершения вращательных и возрастно-поступательных движений.

Кулачковая шайба обегает неподвижное кольцо по роликам, благодаря чему плунжер и выполняет возвратно-поступательные движения. Шайба же давит на поршень, благодаря чему и создается давление. Пружина возвращает поршень в первоначальное положение. Плунжер вращается благодаря приводному валу. При этом горючее распределяется по цилиндрам.

Объем подаваемого горючего регулируется автоматически механическим или электронным устройством. Механический регулятор приводит в действие центробежную муфту вместе с грузами, которая воздействует на дозатор посредством системы рычагов.

Этот дозатор меняет объем подаваемого топлива. Электронный регулятор представляет собой электромагнитный клапан. Если необходимо раньше подать топливо, то регулирование этого момента производится посредством поворота на некий угол неподвижного кольца.

Распределительный насос отвечает за впрыскивание горючего в надпоршневое пространство и порционное его деление по цилиндрам.

Распределительный насос роторного типа использует разные механизмы из плунжеров и распределительной головки. Посредством использования подобных устройств регулируется нагнетание и распределение горючего.

Для того, чтобы нагнать топливо, на распределительном валу установлены два плунжера друг напротив друга. Поршни через ролики пробегают кулачковую обойму, совершая обратно-поступательные движения. Из-за того, что поршни двигаются навстречу друг другу, растет давление, благодаря которому распределительная головка и нагнетательный клапан доставляют топливо к форсункам соответствующих цилиндров.

К поршню(ям) горючее подается под относительно невысоким давлением, причем это давление создается за счет потливоподкачивающего насоса, который установлен в корпусе ТНВД. Смазывается ТНВД тогда, когда дизельное горючее заполняет корпус всего насоса.

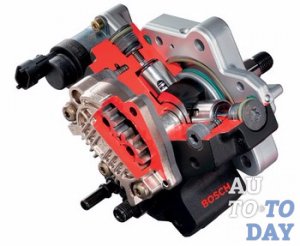

ТНВД магистрального типа

Этот вид насосов устанавливается в том случае, если горючее впрыскивается по системе Common Rail. В этом случае ТНВД будет загонять горючее в топливную рампу. При использовании магистральных ТНВД топливо подается под очень высоким давлением (порядка 180 МПА и более). В таком насосе может быть один, два или три поршня, при этом их привод осуществляется с помощью кулачковой шайбы или вала.

Когда поршень двигается вниз, что происходит благодаря вращению кулачкового вала или шайбы, компрессионная камера увеличивается в объеме, а давление в ней, наоборот, падает. Как раз из-за перепада давления впускной клапан открывается, а через него в камеру поступает и горючее. Когда плунжер подымается, то давление в камере возрастает, поэтому впускной клапан закрывается. Когда давление достигает определенного уровня, выпускной клапан может открыться и пропустить топливо в рампу.

Подача горючего управляется соответствующим клапаном, который дозирует объем топлива, зависимо от потребностей самого двигателя. Клапан остается открытым в нормальном положении, но при поступлении определенного сигнала от электронного блока управления происходит закрытие клапана на определенную величину. Таким образом происходит регулировка объема поступающего в компрессионную камеру горючего.

Что касается плюсов и минусов этой конструкции, то хвалить или осуждать тех, кто создал подобного рода насос, осуждать нельзя, так как они создали по истине уникально приспособление. В вопросе достоинств ТНВД можно только сравнить с другими подобными устройствами и, исходя из характеристик, можно говорить о преимуществах ТНВД.

Все недостатки этого насоса обусловлены очень сложной конструкцией устройства. Например, в конструкции узла применяются большое количество прецизионных частей, который нужно аккуратно эксплуатировать. Потому, что эти части смазываются тем маслом, которое проходит через сам насос, то общее время работы ТНВД напрямую зависит от степени очистки и качества горючего.

Если в топливе есть примесь воды или некие абразивные частицы, то срок действия насоса уменьшится в значительной мере. Поэтому и заправлять машину с таким насосом нужно только там, где горючее уже проверено, очищено и очень качественное.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Топливный насос высокого давления дизельного двигателя

Топливный насос высокого давления (ТНВД) дизельного двигателя (а также бензиновых двигателей, оснащенных системой непосредственного впрыска топлива) является одним из наиболее сложных узлов системы топливоподачи дизельных двигателей.

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент точно отмеренных порций топлива, соответствующих данной нагрузке. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском. В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыливания создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыливание и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Устройство распределительного ТНВД:

1. редукционный клапан;
2. всережимный регулятор;
3. дренажныйштуцер;
4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
5. топливоподкачивающий насос;
6. лючок регулятора опережения впрыска;
7. корпус ТНВД;
8. электромагнитный клапан выключения подачи топлива;
9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

— М (4…6 цилиндров, давление впрыска до 550 бар)
— А (2…12 цилиндров, давление впрыска до 950 бар)
— P3000 (4…12 цилиндров, давление впрыска до 950 бар)
— P7100 (4…12 цилиндров, давление впрыска до 1200 бар)
— P8000 (6…12 цилиндров, давление впрыска до 1300 бар)
— P8500 (4…12 цилиндров, давление впрыска до 1300 бар)
— R (4…12 цилиндров, давление впрыска до 1150 бар)
— P10 (6…12 цилиндров, давление впрыска до 1200 бар)
— ZW (M) (4…12 цилиндров, давление впрыска до 950 бар)
— P9 (6…12 цилиндров, давление впрыска до 1200 бар)
— CW (6…10 цилиндров, давление впрыска до 1000 бар)
— H1000 (5…8 цилиндров, давление впрыска до 1350 бар)

Общее устройство ТНВД

Основные части ТНВД:

• Корпус.
• Крышки.
• Всережимный регулятор
• Муфта опережения впрыска.
• Подкачивающий насос.
• Кулачковый вал.
• Толкатели.
• Плунжеры с поводками или зубчатыми втулками,
• Гильзы плунжеров.
• Возвратные пружины плунжеров.
• Нагнетательные клапаны.
• Штуцеры.
• Рейка.

Принцип действия ТНВД: Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке. В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса. Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше. На некоторых ТНВД (например, ТНВД трактора Т — 130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД

Муфта опережения впрыска — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

• Ведущая полумуфта.
• Ведомая полумуфта.
• Грузы.
• Стяжные пружины грузов.
• Опорные пальцы грузов

Принцип действия: При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

• Корпус.
• Крышки.
• Державка.
• Грузы.
• Муфта.
• Рычаги.
• Скоба-кулисы.
• Регулировочные винты.
• Оттяжные пружины.

Принцип действия: Запуск двигателя — перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин. Увеличение оборотов — при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут. Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти. Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

Топливный насос высокого давления (ТНВД): принцип работы, виды и неисправности

Дизельный двигатель работает на тяжёлом топливе, которое в обычных условиях практически не испаряется. Поэтому для обеспечения полного сгорания в цилиндрах дизеля, горючее необходимо максимально качественно распылить форсункой прямого впрыска. Для этого создаётся перепад давления, измеряемый сотнями атмосфер, что помимо прочего ещё и необходимо из-за высокой степени сжатия такого двигателя.

Следовательно, топливная аппаратура должна быть значительно усложнена по сравнению с обычным бензиновым мотором, даже прямого впрыска. Кроме подкачивающего, ставится ещё и насос высокого давления – ТНВД.

Что из себя представляет топливный насос высокого давления

Общим для всех многочисленных разновидностей ТНВД является значительное механическое сжатие дизтоплива, попадающего между плунжером или аналогичной по назначению деталью с одной стороны и подпружиненным клапаном с другой.

Любую жидкость можно считать практически несжимаемой, солярка не исключение. Поэтому давление может достигать тысяч атмосфер, особенно на современных моторах со сверхтонким распылением и электронным дозированием.

На каких двигателях устанавливается

Помимо дизелей, такие насосы могут применяться в бензиновых с прямым впрыском. Но всё же свойства бензина не требуют настолько значительного сжатия. Компрессия там ниже, да и распылять лёгкое топливо проще.

Не применяются ТНВД в двухтактных дизелях, где горючее смешивается с воздухом в картере перед тактом продувки. Но такие моторы сейчас практически не используются на автомобилях.

Устройство и принцип работы ТНВД

Классический образ насоса высокого давления содержит в своём составе:

• Поршень в цилиндре, который в подобной технике принято называть плунжером, тем самым подразумевая очень точную подгонку с практически отсутствующим зазором и работу в жидкостной среде;
• Вал с кулачками, который при вращении давит на плунжеры снизу через толкатели, заставляя их перемещаться с большим усилием, сжимая надплунжерный объём;
• Каналы, по которым подаётся топливо к плунжерам, с клапанами, срабатывающими на обратном ходе;
• Штуцеры с металлическими трубками, подающие топливо под давлением к форсункам;
• Регулирующие рейки, клапаны, дозаторы и прочую аппаратуру.

Для обеспечения конкурентоспособных характеристик двигателей от механики в питающей аппаратуре приходится уходить, передавая регулирующие и распределяющие функции электронике.

Классификация

ТНВД можно различать по организации плунжерной системы, их приводу и способу дозирования топлива

Многоплунжерные (Рядные и V-образные)

Распространённые ранее многоплунжерные насосы схематично имели простую конструкцию, где на каждый плунжер работал свой кулачок вала, а надплунжерное пространство заканчивалось штуцером, соединённым с форсункой отдельного цилиндра двигателя. При набегании кулачка на каждый плунжер давление на форсунке резко нарастало, после чего открывался её клапан и происходил впрыск.

Регулирование количества топлива производилось поворотом плунжеров через рейку, а момент впрыска изменялся центробежной муфтой привода кулачкового вала.

На многоцилиндровых двигателях компактность конструкции обеспечивалась двухрядным расположением плунжерных пар по V-образной схеме с двумя управляющими рейками.

Распределительные

Распределительные насосы имели лишь один плунжер, приводимый в действие кулачковой вращающейся шайбой. Отсечка нужного количества топлива производится поворотом корпуса нагнетающего цилиндра.

Распределяет топливо по форсункам сам поршень, вращаясь вместе с кулачковой шайбой с приводом от двигателя. Получалась очень компактная конструкция, хорошо подходящая к легковым дизелям, но излишне нагруженная, отсюда и недолговечная.

Магистральные (Common Rail)

Наиболее совершенная система имеет в своём составе единый насос, роль которого сводится к созданию и поддержанию давления в общей для всех форсунок рампе. Все функции по своевременному открытию и дозированию подаваемого топлива возлагаются на форсунки.

Форсунка системы Common Rail представляет собой электрически управляемый клапан, который способен очень быстро открываться и полностью закрываться, находясь под значительным давлением.

Приводится клапан управляющим давлением, а открывается электрическим сигналом от блока управления. Используются как электромагнитные, так и пьезоэлектрические инжекторы, что ещё больше увеличивает быстродействие.

Стало возможным применять многократный впрыск за один рабочий такт, разделив питание цилиндра на предварительное (пилотное) и несколько основных. Всё это влияет на экономичность и чистоту выхлопа.

Само устройство насоса базируется на том же принципе сжатия топлива плунжером через систему из двух клапанов. Привод может быть, как кулачковым валом, так и шайбой. Количество плунжеров разное, причём на частичных нагрузках некоторые не задействованы.

Признаки неисправности ТНВД

Всякая проблема с ТНВД ведёт к нарушению оптимального горения в цилиндрах. Отсюда и внешние проявления, подобные таковым в любом двигателе внутреннего сгорания:

• снижение мощностных и динамических показателей;
• дымность выхлопа;
• неуверенный запуск холодного или нагретого двигателя;
• увеличенный расход дизельного топлива;
• жёсткая работа и стуки в двигателе.

Практически все неисправности могут быть связаны с насосом или форсунками, поэтому проверка должна носить комплексный характер.

Внутренние поломки насоса высокого давления и их причины

ТНВД очень чувствительны к качеству топлива, особенно к наличию в его составе твёрдых включений, серы и воды. Несмотря на тщательную многоступенчатую фильтрацию полностью избежать повышенного износа не всегда удаётся.

Снижение давления становится следствием износа плунжерных пар. Топливо плохо распыляется, двигатель дымит и работает жёстко. Возможны отклонения по отдельным цилиндрам, что приводит к росту вибронагруженности.

Износ и подклинивание регулирующего механизма может стать причиной отклонений в настройке момента впрыска, что для дизеля равносильно изменению опережения зажигания бензиновых моторов.

Диагностика и ремонт ТНВД

Проверка топливной аппаратуры дизеля требует специализированного оборудования, своими силами можно лишь грубо убедиться в элементарной работоспособности, например, ослабляя штуцеры питания форсунок на старых механических насосах.

Современный ТНВД, да ещё с электрическим приводом, без диагностической аппаратуры не проверить. Надо располагать манометром для очень высокого давления, порядка двух тысяч атмосфер, сканером, опрашивающим датчики и сверяющим показатели с номинальными, форсуночным стендом.

Главное – знать взаимодействие всех узлов системы подачи топлива. Иначе отклонение в работе какого-нибудь клапана может стать причиной выбраковки дорогостоящего насоса.

На стенде насос выводится в калибровочный режим с прокачкой жидкости, строго нормированной по параметрам и очищенной. От качества топлива тоже многое зависит.

Замеряется давление и параметры расхода, их соответствие табличным во всех тестовых режимах. Только после этого выдвигаются версии и производится ремонт или замена.

Топливный насос высокого давления

Сегодняшнее поколение водителей в своем большинстве ничего не слышали о тракторе ДТ-54, выпущенном на советских заводах количеством под миллион экземпляров. Вопрос на засыпку: что общего между ним, грузовым автомобилем КАМАЗ и японским джипом NISSAN SAFARI? Трактор, грузовик и легковой внедорожник.

Даже двигатели разнотипные: два первых транспортных средства оснащении дизелем, а Ниссан работает на бензине. Оказывается, что касается всех названных двигателей, на двигатель установлен топливный насос высокого давления (ТНВД).

Первым советским автомобильным двигателем с ТНВД был дизель «Коджу» (Коба Джугашвили), разработанный для ярославского грузовика Я-5. Работы по проектированию начались в 1931 году в одной из «шараг», организованных в те времена для некоторых представителей технической интеллигенции.

Здесь под руководством начальника КБ Н. Р. Бриллинга и был создан дизельный двигатель, окончательно доведенный к 1935 году и получивший название «НАТИ-Коджу». На нем был установлен рядный ТНВД, изготовленный на Самарском карбюраторном заводе. В силу ряда причин Я-5 не пошел в серию. Однако все наработки в дальнейшем были использованы на последующих двигателях.

Функции ТНВД

Рассматриваемое устройство используется в двигателях внутреннего сгорания (ДВС), оснащенных впрыском топлива. В основном это дизели, но, с появлением инжектора, установка ТНВД стала применяться и на бензиновых моторах. Служит он для того, чтобы подать на форсунки горючее с высоким давлением.

Причем, задача, которую выполняет этот прибор, не сводится только к одной функции. Горючее должно подаваться в определенном количестве и в нужный для каждого цилиндра момент времени.

Необходимо уточнить место ТНВД в системе питания. Высоконапорный насос служит для увеличения давления и располагается в середине топливной системы ДВС (между баком и подающими форсунками).

Горючее к нему подается электрическим насосом, расположенным снаружи или внутри топливного бака. Его давления хватает, чтобы транспортировать топливо к первичной (низконапорной) полости ТНВД. А в камеру сгорания солярка впрыскивается форсунками.

Разновидности насоса

Как известно, существует несколько видов топливного впрыска:

• Моновпрыск — когда вместо карбюратора на всасывающий коллектор устанавливается одна общая форсунка. Сегодня практически не применяется.
• Распределенный (многоточечный). Перед каждым цилиндром установлена своя форсунка, причем горючее подается не в цилиндр, а во впускной коллектор (непосредственно перед клапаном). Момент впрыска задается обычно электроникой. Ей же регулируется и объем подачи горючего.
• Прямой или непосредственный впрыск. Горючее впрыскивается сразу в цилиндр двигателя (топливно-воздушная смесь образуется в процессе такта всасывания).

Для каждого вида впрыска применяются и соответствующие разновидности топливного насоса высокого давления. Известны 3 вида этих устройств:

1. Рядный прибор — представляет собой несколько секций одинаковых насосов, каждый из которых питает свою форсунку. По своему устройству единичные секции абсолютно одинаковы. Эти приборы устанавливались ранее на дизельных двигателях и работали по жесткой программе от газораспределительного механизма (ГРМ) двигателя.
2. Распределительный одноплунжерный насос — работает также синхронно с вращением коленчатого вала. На 4-тактном двигателе рабочий процесс происходит за 2 оборота коленвала. Насосный вал в это время совершит 1 оборот, а рабочий плунжер подаст очередную порцию топлива на каждую форсунку. Распределительные насосы чаще всего используются в моторах легковых автомобилей.
3. Магистральный ТНВД. Этот прибор работает независимо по отношению к коленчатому валу. Его задача заключается лишь в создании необходимого давления в топливной магистрали, которую называют еще топливной рампой. Последняя является своего рода гидравлическим аккумулятором. Открыванием форсунок управляет электронный блок управления (ЭБУ) при помощи электромагнитного клапана. Топливный насос высокого давления такого типа применяется в системах впрыска Common Rail.

Рядный ТНВД

Конструктивно он состоит из отдельных нагнетающих секций, выполненных в виде плунжерных пар (поршень-втулка). Сопряженные детали изготавливают из высокопрочной износостойкой хромованадиевой стали, азотированной и закаленной до высокой твердости. После шлифовки внутреннюю поверхность втулок подвергают двукратному хонингованию: сначала крупной абразивной пастой, затем — мелкой. Плунжер доводят с помощью суперфинишной обработки.

При сборке ТНВД используется селективный метод подбора плунжерных пар. Детали сортируют по группам с отклонением между собой до 2-х микрон, поэтому детали разных узлов — невзаимозаменяемые.

Нагнетание топлива плунжером происходит за счет отсечки некоторого объема горючего и последующего сжатия в напорной магистрали. Поршень перемещается роликовым толкателем от кулачкового вала насоса, получающего вращение от коленвала. За два оборота коленвала каждый плунжер совершит один рабочий ход.

Количество горючего регулируется с помощью приводной зубчатой рейки, которая имеет механический привод от педали газа, либо перемещается шаговым двигателем от сигнала ЭБУ. Для этой цели плунжерная поверхность снабжена винтовой канавкой. Рейка с помощью зубчатой передачи поворачивает в корпусе направляющие гильзы, вследствие чего изменяется угловое расположение винтовой канавки, а, следовательно, и объем топливной порции.

Начало впрыска регулируется автоматически по частоте вращения двигателя. Этой цели служит центробежный регулятор момента впрыска. Он располагается в приводной муфте (черный маховик слева на первом фото). Внутри этот узел состоит из 2-х полумуфт, упруго разделенных между собой тангенциально расположенными пружинами и грузами. При увеличении оборотов за счет центробежной силы грузов пружины сжимаются, и кулачковый вал поворачивается на некоторый угол относительно приводной муфты, тем самым создавая опережение впрыска.

Несмотря на возраст конструкции, рядные насосы до сих пор используются на дизельных двигателях грузовых автомобилей. Это вызвано их высокой надежностью и неприхотливостью в отношении качества топлива. В качестве примера показан ТНВД 8-цилиндрового двигателя автомобиля КАМАЗ. Для сокращения осевых габаритов он выполнен V-образным, хотя все равно является рядным.

ТНВД распределительного типа

Этот прибор по сравнению с рядным обладает двумя преимуществами: он меньше его по размерам и более равномерно работает. Если рядные насосы устроены все одинаково, этого нельзя сказать в отношении распределительных аппаратов.

Во-первых, они разделяются по типу рабочего органа: плунжерного типа, или роторного. Во-вторых, — по типу привода: с торцевыми, внешними, или внутренними кулачками. Торцевой или внутренний привод работает в более благоприятных условиях, в связи с тем, что внутренние силы уравновешены, чего не скажешь о внешнем приводе.

Несмотря на указанные выше достоинства, распределительные аппараты менее долговечны. Это объясняется спецификой их работы. В то время как в рядных механизмах каждый плунжер в течение одного рабочего цикла совершает одно возвратно-поступательное движение, в распределительных устройствах рабочий плунжер за это время сделает столько ходов, сколько в двигателе цилиндров. Поэтому износ будет намного быстрее.

Рассмотрим кратко устройство и принцип работы одноплунжерного торцевого распределительного прибора. Слева можно заметить ведущий вал, приводящий во вращение 3 механизма: ротор шиберного насоса подкачки, ведущий приводной кулачок и шестерню механизма регулирования подачи.

Соосно и синхронно с приводным валом вращается подвижный торцевой кулачок, жестко соединенный с рабочим плунжером. Оба кулачка (ведущий и рабочий) снабжены выступами по количеству цилиндров двигателя. Рабочий поджимается пружиной к ведущему кулачку. Когда выступы наезжают друг на друга, рабочий кулачок перемещает плунжер в направлении выходных штуцеров (на фото справа).

При этом плунжер отсекает дозу горючего из низконапорной полости, сжимает запертый объем и выталкивает его в один из выходных каналов, расположенных радиально в распределительном блоке. Поскольку плунжер вращается, будучи жестко связанным с коленчатым валом (но в 2 раза медленнее), при каждом последующем ходе нагнетающее отверстие плунжера совпадает с очередным выходом.

Лопастной насос всасывает горючее из топливного бака и подает его в камеру низкого давления. Распределительные насосы, подобно рядным, имеют механизм регулировки количества подаваемого топлива. Он может быть автоматическим (центробежным), или от ЭБУ. На фото показан как раз такой насос. Прямоугольная коробка, расположенная сверху, есть не что иное, как электронный блок управления количеством подаваемого топлива.

Область применения распределительных насосов — легковые автомобили, хотя встречаются и на грузовиках.

Магистральный ТНВД

Само название говорит об особенностях работы устройства. Этот насос обслуживает не отдельные форсунки, как рядный или распределенный, а одну общую магистраль, которая служит своего рода аккумулятором. В связи с тем, что конструкция освобождена от распределительной функции, она имеет более простое строение в сравнении с двумя предыдущими.

В качестве рабочих органов аппарат содержит от одного до трех нагнетающих плунжеров. Посредством кулачкового вала они поочередно совершают поступательные движения: по ходу нагнетания от кулачкового механизма, в обратную сторону — посредством пружины.

При этом горючее из низконапорной полости отсекается и подается к напорному штуцеру. Количественный состав смеси регулируется электромагнитным дозирующим клапаном, управляемым электроникой.

На рисунке показана схема топливного насоса магистрального типа. Чаще всего такие устройства применяются в системах Common Rail.

Бывает ли ТНВД на бензиновом двигателе?

Почему бы и не быть ТНВД у бензинового двигателя? Пуркуа па? — как говорят французы. В частности, ТНВД устанавливают на бензиновых моторах GDI — оснащенных системой прямого впрыска. Известно, что прямой впрыск используется в дизельных системах.

Так вот — работа система GDI является симбиозом дизельного и бензинового рабочего процесса. Бензин впрыскивается аналогично дизельному двигателю, а воспламенение топливно-воздушной смеси осуществляется не от калильной свечи, а от свечи зажигания, как в карбюраторном. В этом случае используются насосы распределительного типа.

Ремонт насосов высокого давления

Насос насосу рознь. Бензонасос вазовской «копейки» можно было отремонтировать в течение 15-ти минут. Отвернул 3 крепежных винта, и весь механизм — буквально на ладони. Засорившиеся клапаны легко продуваются, а если прохудилась диафрагма — достаточно купить копеечный ремкомплект и поставить его вместо неисправной детали.

Ремонт же топливных насосов высокого давления на коленке не сделаешь. Во-первых, даже причину неисправности определить не так легко, невзирая на встроенную в современных ЭБУ самодиагностику.

Один и тот же внешний симптом может вызываться неисправностью различных компонентов топливной системы, и даже других систем (например, состоянием газораспределительной системы или кривошипно-шатунной группы).

Поэтому ремонт ТНВД лучше выполнять на специализированных СТО с использованием современного диагностического и ремонтного оборудования.

В связи с широким распространением систем впрыска топливные насосы высокого давления являются одним из наиболее важных компонентов современного ДВС. Тенденция их развития заключается в переходе от секционных устройств к распределительным и магистральным. Последние особенно широко применяются в связи с появлением системы непосредственного впрыска Common Rail.
