Что такое рокера в двигателе ваз 2107

Замена рокеров. Регулировка клапанов. Разрезная шестерня. Перекрытие.

Сегодня первый раз за 3 дня спал мороз и я, пользуясь моментом, побежал к машине, чтоб заменить, давно купленные рокера, а то праздники подходят к концу и скоро на работу. Делал один, не торопясь, чтоб больше не разбирать, хотя в отношении разрезной шестерни был не уверен, поэтому мысль о том, что придётся разбирать, меня не оставляла!)) В общем быстро всё разобрал, сноровка с прошлой недавней регулировки.) Пришлось по возиться с натяжителем цепи. Он у меня фирмы Пилот, автоматический. Ставил его не я и как обращаться, естественно, не знаю. Благо у братишки был скутер, там примерно такая же система!)

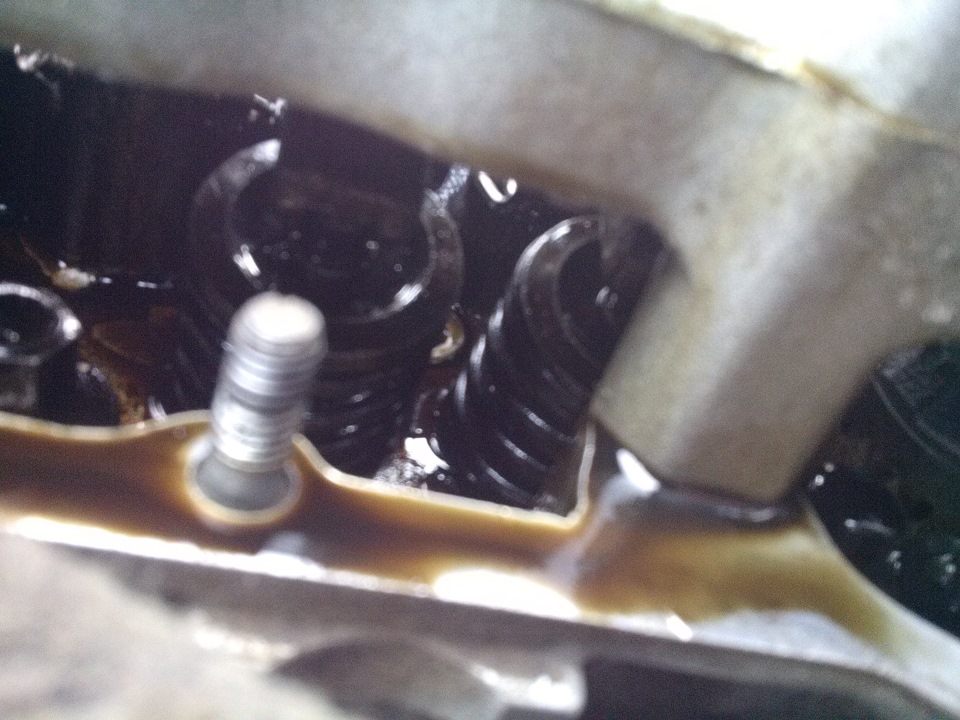

Сняв распредвал, он оказался 2101, начал искать тот самый цокающий рокер. Но все были в хорошем состоянии, без задиров, как и распредвал, только на некоторых есть выработка по краям, будто они не ровно стояли и работали только этой частью, хотя зеркало набито по всей площади. В общем не знаю в чём причина их быстрого износа. Сами рокера оказались известной фирмы Пиленга. Может подделка.

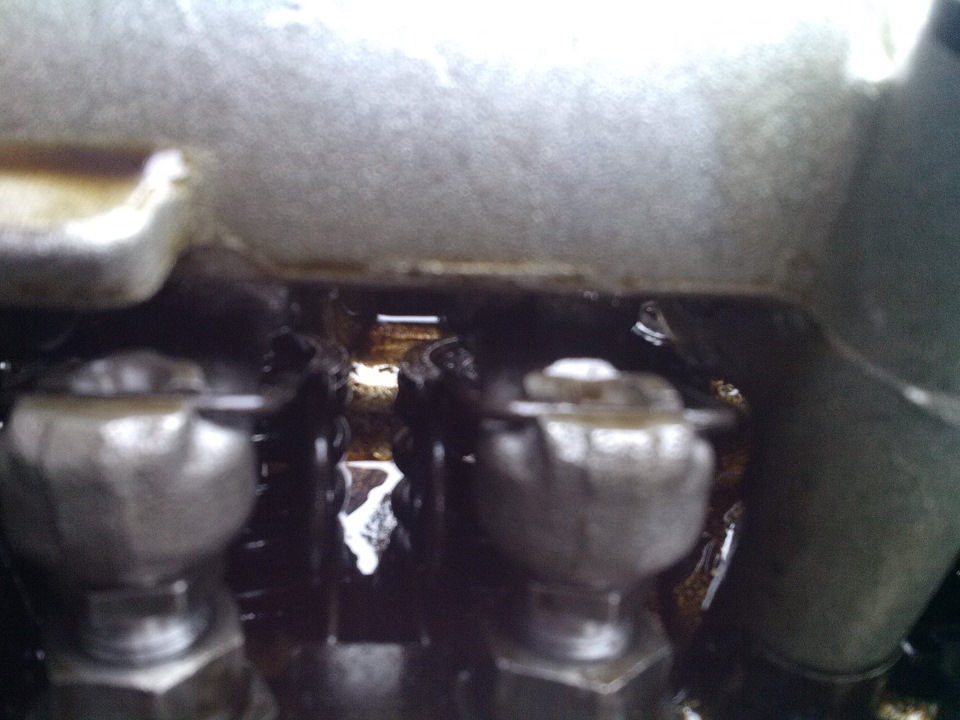

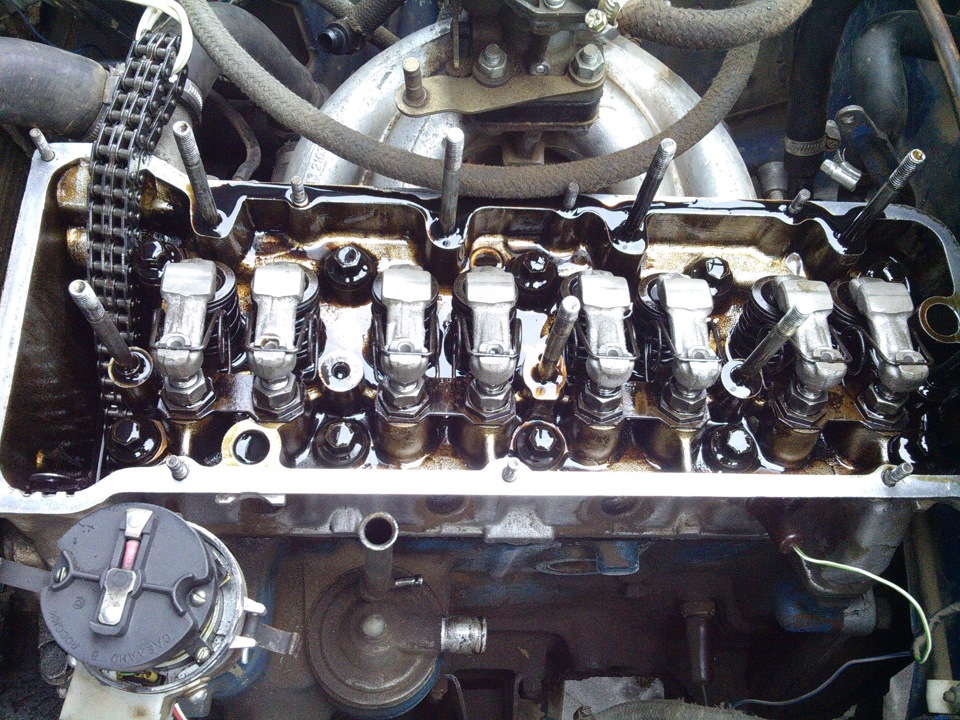

Начал ставить новые рокера. Хорошо, что в комплекте были регулировочные болты. Их головки оказались гораздо меньше, чем на тех, что стояли.

Продавец сказал, что эти нового образца. На коробке было написано 21214, хотя на этой головке стоят компенсаторы. Не знаю чему верить)) Ставил со старыми пружинами и почти ни один рокер не встал ровно, почему то пружины больше давят на одну сторону, будто кривые. Наверно надо было и пружины новые брать, хотя этим чуть больше года.

Перед установкой распредвала, на каждый рокер шприцем налил масла, чтоб при первом запуске они работали не на сухую.

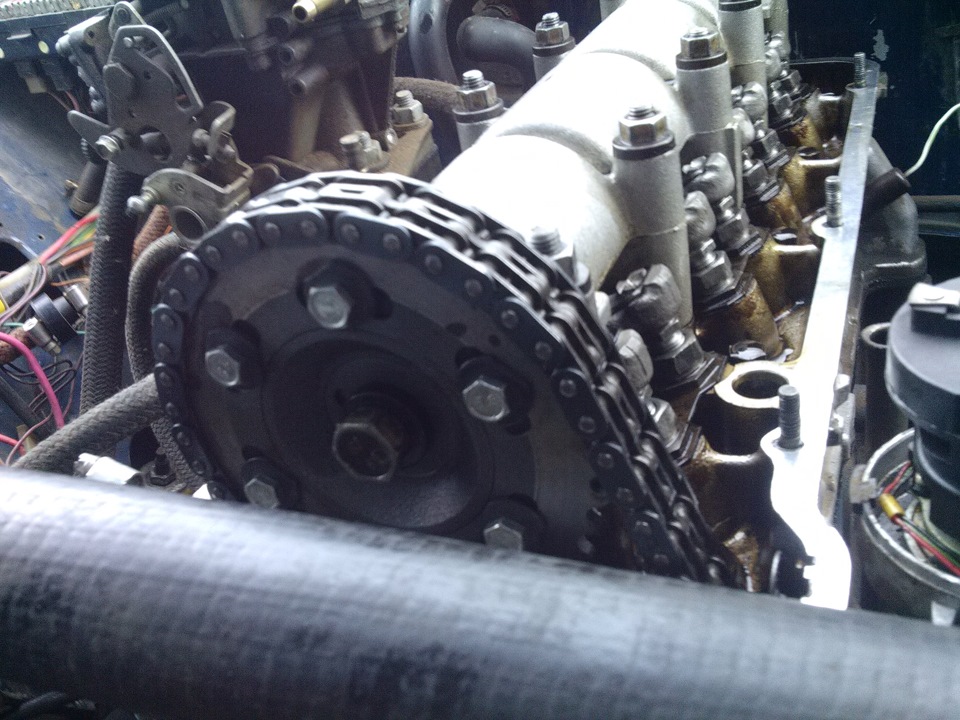

Далее прикрутил шестерню и выставил в 0, чтоб настроить клапаны.

Всё делал практически интуитивно, так как везде пишут по разному, про её установку. Настроил клапана и выставил перекрытие по первому цилиндру путем выравнивания тарелок клапанов, естественно на глаз. Но вроде ровно.

Но самое главное, она сразу завелась))) Машину прям не узнать, работает тише, мягче и хорошо тянет. Раньше был очень маленький диапозон оборотов, на которых движок тянул, от 3 до 4 тысяч. Теперь свободно крутится до 5-ти, потом тухнет. По весне буду обратно ставить нулевик и чистить карб, может по веселей поедет.

Бортовой журнал ВАЗ 21074 (2006 г.)

Своими руками: Замена распредвала, рокеров и колпачков ВАЗ-2107

Всем привет, решил заменить распредвал с рокерами, а заодно и маслосъемные колпачки. Прежний владелец уже менял заводской распредвал и рокера на 120 тыс.км, сейчас пробег подходит к 230 тыс.км, так что, думаю, пора, тем более последняя настройка клапанов результата не дала — стрекочущий звук никак не изменился, поэтому возникли подозрения на выработку кулачков с рокерами. Еще уходит масло, тут подозрения пали на маслосъемные колпачки, так как были характерные признаки их износа — при пуске после ночной стоянки первые секунды идет большое дымление из выхлопной трубы.

Ну, и резьба свечей в нагаре.

Также, при осмотре цилиндров инспекционной камерой обнаружились мокрые подтеки на выпускных клапанах.

Итак, приобрел распредвал в сборе, комплект рокеров с регулировочными болтами нового образца, маслосъемные колпачки Резерв (вроде как хвалят), пару сухариков и пружин на всякий случай. Из инструментов докупил рассухариватель, оправку для набивания сальников, съемник покупать не стал (жаба задушила), вместо него узкогубцы.

Снимаем клапанную крышку, выставляем метки ВМТ по 4-му цилиндру, снимаем звезду распредвала с цепью, чтобы она не перескочила перевязал ее веревкой со звездой, так как придется потом еще крутить коленвал.

Затем снял распредвал, разобрал и протер от масла, чтобы лучше рассмотреть.

Коренные шейки и постель оказались с большими задирами — то ли масляное голодание, то ли перегрев. Каналы вроде как чистые, да и масло хорошее заливалось.

А вот кулачки почти без износа, но небольшие задиры и пористость металла все же присутствует.

Собрал его обратно и решил проверить на износ «дедовским» методом — если потрясти распредвал, то должен наблюдаться стук от осевого люфта вала в постели, но кроме стуков при хождении вала в продольном направлении, как и у нового распредвала, ощутимого на слух осевого люфта не обнаружилось.

Причиной такого износа возможно стало закипание двигателя пару лет назад, как казалось тогда без последствий.

Рокера, как и кулачки, также оказались лишь с небольшим износом, ну, может пару их бы стоило заменить.

Приступаем к замене колпачков. Купленный рассухариватель оказался не очень удобным в работе — выемка, цепляющаяся за гайку шпильки распредвала смотрела внутрь и при сдавливании чашки соскальзывала со шпильки.

Пришлось высверлить клепку и перевернуть зацеп, теперь он держался намного лучше, но без проволочки местами обойтись все же не удалось.

Также, из трубки подходящего диаметра отпилил пару наставок разной длины, так как угла рассухаривателя иногда не хватало или мешался впускной коллектор.

Вставляем пруток оловянного припоя под нужный клапан, предварительно убедившись что цилиндр стоит в ВМТ и рассухариваем.

Снять колпачок узкогубцами оказалось не так просто, почти все колпачки сидели довольно плотно и был шанс повредить направляющую клапана — все же надо было приобрести цанговый съемник.

Колпачки оказались в хорошем состоянии, испанские Espra, ни один не слетел, резина еще не задубела.

Судя по всему, причина пропускания масла в изношенных направляющих втулках клапанов, так как на них, особенно на выпускных клапанах, имелся ощутимый люфт.

Запрессовал оправкой новые колпачки, обезжиривать посадочные места не стал, как многие советуют. Так как в комплекте с колпачками не было установочной втулки, то нашел подходящую по размеру термоусадочную.

Оправка показалась недостаточно глубокой под стержень клапана, поэтому чуть углубил дрелью, благо металл мягкий, также зашкурил довольно грубые края, чтобы не повредить новые сальники.

После замены установил новые рокера и болты. Так как не знал какого образца установлены, то купил в комплекте с болтами нового образца, тем более так даже дешевле выходит. На фото видно, что они отличаются от старых размером головки болта и выточки под нее, а также двумя пропилами на новых, вместо одного на старых.

Установил новый распредвал и настроил клапана.

— Комплект рокеров с болтами — 1030р

— Колпачки «Резерв» — 110р

— Распредвал с постелью — 1820р

— Оправка для колпачков — 40р

Звук работы стал немного тише и ровнее, через пару тысяч км, как притрутся новые детали, думаю повторить настройку.

А масло все также уходит, видимо все же причина в направляющих, будем думать что с ними делать или оставить как есть, что думаете?

Регулировка клапанов ваз 2107

Регулировка клапанов ваз 2107 смущает тем что порядок регулировки на первый взгляд не поддаётся логике. Выставляется под сжатие один цилиндр. А регулируется клапан в другом. Это связано с конструктивными особенностями двигателя и все легко объясняется.

Установка валов по меткам

На шестерне распредвала с внутренней стороны от двигателя имеется сверление. Его необходимо совместить с выступом на корпусе распределительного вала.

В этом положение поршень четвертого цилиндра встанет в верхнюю мертвую точку при такте сжатия. Это очень удобное положение меток для точного определения положения распредвала. Их совмещения достаточно для того чтобы точно выставить распредвал в нужное положение для регулировки клапанов.

Потому что за один цикл работы двигателя. Распределительный вал делает один оборот. Коленчатый вал два оборота.

• То есть в этом положении в верхней мертвой точке находятся поршни 1 и 4 цилиндров. 4 цилиндр в такте сжатия в первом цилиндре закончился такт выброса отработанных газов и после прохождения поршнем ВМТ начинается такт впуска топливной смеси.
• Если провернуть коленчатый вал на половину оборота 180 градусов распределительный вал провернётся на четверть оборота 90 градусов. Наступит такт сжатия во втором цилиндре.
• При провороте коленчатого вала ещё на 180 градусов такт сжатия наступит в первом цилиндре.
• Еще 180 градусов и такт сжатия будет в третьем цилиндре

Как говорилось выше, для начала регулировки клапанов необходимо совместить метку на шкиву распределительного вала с отливом на корпусе распредвала. И проверить положение коленчатого вала по метке ВМТ.

В этом положении в ВМТ будут находиться поршня 1 и 4 цилиндров и четвертый цилиндр в такте сжатия.

Порядок регулировки клапанов ВАЗ 2107

Так как клапана 4 цилиндра полностью закрыты. То можно регулировать оба клапана впускной и выпускной. Но конструктора двигателя предлагают регулировать зазоры на 8 клапане по счету это выпускной клапан четвертого цилиндра и на шестом по счету клапане третьего цилиндра.

Нумерация клапанов по ходу двигателя

Странного в этом ничего нет. Потому что шестой клапан тоже закрыт. Поршень третьего цилиндра находится в нижней мертвой точке. в нем завершился такт расширения газов впускной клапан закрыт выпускной начнет открываться перед началом такта выброса отработанных газов.

Поэтому в данном положении удобнее регулировать 6 и 8 клапана. Связано это с тем что рокера установлены под углом к горизонтальной оси двигателя.

Кулачок седьмого клапана стоит в неудобном положении для установки регулировочного щупа. Поэтому предусмотрена схема регулировки.

Как проворачивать валы.

Коленчатый вал проворачивается по часовой стрелке. Каждый раз на 180 градусов. Половину оборота. Всегда вызывает сомнение в какую сторону проворачивать вал. Это можно определить просто. Нужно встать перед капотом и представить что двигатель проворачивается при помощи кривого стартера. Это и будет правильное направление вращения по часовой стрелке.

Теперь необходимо сориентироваться, на сколько должны проворачиваться валы. Распределительный вал каждый раз необходимо провернуть на 90 градусов. То есть метка должна сместиться на 90 градусов. Можно нанести свои метки на шкиву разделив шкив на 4 части

Можно сориентироваться по бегунку трамблера. Он тоже должен каждый раз проворачиваться на 90 градусов.

Более точно достаточно вывернуть свечи и подвести каждый поршень в ВМТ при помощи отвертки.

• То есть нащупать поршень и подвести его в ВМТ. После того как отрегулированы клапана №6 и №8

• Проворачивается коленчатый вал на 180 градусов. При этом в ВМТ должен встать поршень 2 цилиндра и регулируются клапана №4 и №7.

• После их регулировки проворачиваем вал на 180 градусов. При этом метка на шкиве коленчатого вала снова совещается с меткой ВМТ на передней крышке двигателя. Здесь поршень первого цилиндра точно встанет в ВМТ и регулируются клапана №1и №3.

• Последний раз проворачиваем коленвал на 180 градусов в ВМТ должен встать поршень 3 цилиндра. При этом регулируются клапана №2 и №5. В данном случае можно убедиться при помощи отвертки что поршень 3 цилиндра встал В ВМТ.

Большая точность не требуется. Поэтому достаточно просто визуально разделить шкив распредвала или окружность которую описывает бегунок трамблера на 4 части.

Таблица регулировки клапанов ВАЗ 2107

Регулировка клапанов ВАЗ 2107 при помощи щупа

Зазоры на впускных и выпускных клапанах одинаковые и составляют 0,15 мм.

Предусмотрен специальный щуп с толщиной этого размера. Его необходимо вставить между рычагом клапана (рокером) и цилиндрической частью кулачка. Кулачок становится так как необходимо, если правильно соблюден порядок регулировки клапанов.

Щуп для регулировки клапанов ваз 2107

Зазор регулируется при помощи винта. Винт вкручен в полость головки блока и застопорен контргайкой. Для регулировки необходимо открутить контргайку и регулировочным винтом прижать щуп между рокером и кулачком. Щуп не должен оказаться зажатым. При затяжке он должен двигаться легко с небольшим усилием.

На щупе нарисована табличка. Своеобразная памятка. На ней указан порядок регулировки клапанов согласно их счета от передней части двигателя.

Регулировка клапанов ваз 2107 индикатором

Регулировка клапанов ваз 2107 индикатором требуется для определения более точного зазора между цилиндрической частью кулачка распредвала и рокера.

Применение индикатора необходимо при наличии выработки на плоскости соприкосновения рокера и кулачка. На поверхности рокера образуется ямка.

При установке регулировочного щупа эта ямка перекрывается. В результате как не старайся точно зазор выставить не получиться. На рисунке видно что при регулировке щупом к толщине щупа прибавиться еще зазор на глубину выработки

Индикатор позволяет выставить зазор с учетом того что произошла выработка. Он измеряет фактическое расстояние от рокера до кулачка.

Чтобы воспользоваться индикатором необходимо закрепить планку над рокерами. Установить на планку индикатор. Так чтобы наконечник индикатора уперся в край рокера.

Далее выставляется необходимый зазор и индикатор переставляется по планке под следующий рокер.

Честно говоря приобретать индикатор достаточно дорого для того чтобы регулировать клапана только на своей машине. Брать у кого то. Не всякий даст. Проще и дешевле в случае имеющейся выработки поменять рокера.

Если выработка появилась.Нарушен слой цементации на трущейся поверхности рокера. Дальше выработка будет увеличиваться ещё сильнее. И даже при наличии индикатора. Процесс регулировки клапанов будет повторяться через более короткий промежуток времени. Зазоры клапанов придется регулировать постоянно.

Порядок регулировки клапанов на инжекторном и карбюраторном двигателе

Ничем не отличается. Так как порядок работы цилиндров одинаковый. Зазоры клапанов также одинаковые. Также нет различий в регулировке клапанов на всех автомобилях ВАЗ от 2101 до 2107 отличия в двигателях не затрагивают систему ГРМ. Двигателя могут отличаться по диаметру поршня. Ходу поршня. Соответственно применяются коленчатые валы, поршня, и шатуны имеющие различные размеры. Конструкция механизма ГРМ на всех двигателях этих моделей не меняется. За исключением того что на двигателях автомобиля ВАЗ 2105 устанавливался механизм С ременным приводов. Но принцип регулировки клапанов и на этой модели остался неизменным.

При регулировке клапанов не так важно знать порядок регулировки как правильно выставить зазор. Это кропотливая работа. Не всегда с первого раза получается застопорить регулировочный винт. Таким образом что бы он не был зажат и не был прослаблен. По этому если с первого раза не получилось ничего страшного. Процедуру можно повторить.

Регулировка клапанов для чего она необходима двигателю. От наличия правильных зазоров зависит время открытия и закрытия клапанов. при увеличенном зазоре клапана буду позже открываться и раньше закрываться. Соответственно камера сгорания не получает необходимое количество топливной смеси. И отработанные газы не будут полностью выходить из полости цилиндров.

Если клапана зажаты. Они не будут полностью закрываться. Это снижение компрессии. И как результат снижение мощности двигателя. К тому же будет прорыв расширяющихся газов которые имеют большую температуру. В результате прогорают клапана, седла клапанов. Двигатель выходит из строя.

Для чего нужно гидрокомпенсаторы и как их установить на ВАЗ 2107

Одним из вариантов усовершенствования двигателя ВАЗ 2107 является установка гидрокомпенсаторов. Эта деталь не только снижает шумы от работы силового агрегата, но и полностью избавляет от необходимости периодической регулировки зазоров клапанов. Монтаж гидрокомпенсаторов возможен в гаражных условиях, для чего понадобится подготовить элементы системы и необходимый инструмент.

Гидрокомпенсаторы ВАЗ 2107

Гидрокомпенсаторы — это устройства, которые самостоятельно выполняют регулировку зазора клапанов. Деталь является более совершенным изделием, по сравнению с регулятором механического типа, который применялся на старых автомобилях. На ВАЗ 2107 и другой «классике» гидрокомпенсаторы (ГКК) не устанавливались. В результате чего через каждые 10 тыс. км. пробега приходилось регулировать тепловой зазор клапанов. Процедура регулировки осуществлялась вручную, т. е. нужно было демонтировать клапанную крышку и выставлять зазоры при помощи специального щупа.

Описание: для чего нужны и принцип действия гидрокомпенсаторов

Механические элементы, которые отвечают за регулировку зазора, со временем изнашиваются. Если зазор будет отрегулирован несвоевременно, появятся шумы двигателя, динамика снизится, а расход бензина возрастёт. В результате при пробеге 40–50 тыс. км. нужно менять сами клапаны. Если сказать кратко по механической регулировке, то эта конструкция далека от совершенства.

При оснащении двигателя гидрокомпенсаторами не нужно задумываться о необходимости регулировки клапанов. Гидроопора сама выставит необходимый зазор, что положительно сказывается на ресурсе силового агрегата, увеличении мощности, снижении расхода топлива. К тому же деталь характеризуется довольно длительным сроком службы — порядка 120–150 тыс. км. пробега. Для полного понимания, как работают гидрокомпенсаторы на ВАЗ 2107 и любом другом автомобиле, стоит рассмотреть их принцип действия.

В гидроэлемент поступает моторное масло через специальный клапан в виде шарика. Смазка выдвигает поршень ГКК, изменяя его высоту. В результате достигается такое положение, при котором гидродеталь максимально уменьшает зазор клапана в механизме газораспределения. После этого масло в гидрокомпенсатор не поступает, поскольку есть определённый (максимальный) момент прижатия. Когда между клапаном и гидроэлементом образуется выработка, клапанный механизм снова открывается и накачивает масло. Как результат в ГКК всегда создаётся высокое давление, обеспечивающее максимальное прижатие.

Помимо перечисленных преимуществ, у гидроопоры есть также отрицательные стороны:

• необходимость применения качественного масла;
• ремонт более сложный и дорогой.

Признаки неисправности гидрокомпенсаторов и их причины

Как и любая другая деталь автомобиля, гидрокомпенсаторы со временем выходят из строя и этому есть характерные признаки:

• появление стука (цокота);
• снижение мощности силового агрегата.

Цокот под клапанной крышкой

Основной признак, свидетельствующий о неполадках гидроопоры — посторонний стук (цокот) после запуска мотора, доносящийся из-под клапанной крышки. Поскольку шум и причины его появления могут отличаться, нужно научиться различать характер стуков и уже после этого делать соответствующие выводы.

1. Стук в моторе при запуске. Если шум исчезает через несколько секунд после запуска силового агрегата, то этот эффект не является признаком неполадки.
2. Появление стука гидроопор на холодном и прогретом моторе, при этом шум исчезает при повышении оборотов. Вероятная причина — износ шарика обратного клапана, что говорит о необходимости замены ГКК. Проблема может проявляться также при загрязнении гидроэлемента. Для устранения неполадки прибегают к чистке.
3. Стук присутствует только на прогретом моторе. Такой тип шумов указывает на износ элементов гидрокомпенсатора. Деталь подлежит замене.
4. Стук при работе силового агрегата на повышенных оборотах. Проблема может быть как в чрезмерном, так и недостаточном уровне моторного масла. В этом случае его необходимо проконтролировать и довести до нормы. Причина также может быть связана с неполадками маслоприёмника, которые придётся устранить.
5. Постоянное присутствие стука. Вероятная причина — зазор между кулачком распределительного вала и рокером. Проблему устраняют чисткой или заменой пришедших в негодность деталей.

Видео:пример стука гидрокомпенсаторов на ВАЗ 2112

Потеря мощности двигателя

При возникновении неполадок с гидрокомпенсаторами мощность двигателя снижается, что, естественно, отражается на динамических характеристиках автомобиля. Обусловлено такое явление нарушением работы механизма газораспределения: клапан открывается и закрывается раньше или позже, чем это необходимо. В результате двигатель не способен развивать свои мощностные показатели.

Как определить неисправный гидрокомпенсатор

Определившись, что возникновение стука в моторе связано с неисправностями гидрокомпенсаторов, остаётся проверить, какая именно деталь пришла в негодность. Диагностика производится в следующей последовательности:

1. С двигателя демонтируют крышку клапанов сразу после остановки агрегата.
2. Устанавливают поршень первого цилиндра в верхнюю мёртвую точку (такт сжатия), для чего проворачивают коленчатый вал специальным ключом.
3. Прилаживают усилие к плечу коромысла (рокера) впускного клапана.

Если при нажатии коромысло легко подалось, то это говорит о неисправности гидрокомпенсатора. Аналогичным образом выполняют проверку остальных гидроэлементов, проворачивая коленвал в соответствующее положение (аналогично регулировке клапанов). Автовладельцы ВАЗ 2107, установившие гидрокомпенсаторы, рекомендуют проверять исправность гидроопор путём нажатия отвёрткой на деталь. Если элемент вышел из строя, будет наблюдаться существенный ход (более 0,2 мм).

Видео: как выявить нерабочие гидрокомпенсаторы на примере «Нива Шевроле»

Установка гидрокомпенсаторов на ВАЗ 2107

Прежде чем приступить к установке гидрокомпенсаторов на ВАЗ 2107 потребуется подготовить необходимые детали, материалы и инструменты. Перечень элементов, которые понадобятся для работы:

• одна шпилька распределительного вала;
• распределительный вал в сборе ВАЗ 21214;
• 8 гидрокомпенсаторов от той же модели;
• масляная рампа от ВАЗ 21214;
• 8 рокеров.

Если старые рокеры находятся в хорошем состоянии, то необходимости в их замене нет. Из инструментов и материалов понадобятся:

• динамометрический ключ;
• стандартный набор гаечных ключей;
• набор головок;
• плоская отвёртка;
• проволока;
• прокладка крышки ГРМ;
• ветошь.

Процесс монтажа гидрокомпенсаторов на «Жигулях» седьмой модели сводится к следующим пошаговым действиям:

Обеспечиваем доступ к клапанной крышке, демонтируя корпус воздушного фильтра, карбюратор и трамблёр. Последние два устройства снимают только для удобства.

Замена коромысел на ВАЗ 2107

Рокеры (коромысла) являются одним из элементов механизма газораспределения двигателя ВАЗ 2107. Назначение детали — передавать энергию от кулачка распределительного вала на шток клапана. Поскольку рокер постоянно подвергается механическим и тепловым нагрузкам, со временем происходит его износ.

Определение пригодности коромысел

Если в процессе эксплуатации «семёрки» наблюдается снижение мощности двигателя или слышится характерное постукивание в ГБЦ, то вероятной причиной является поломка коромысла. Во время проведения ремонтных работ необходимо очистить рокеры от загрязнений, нагара и проверить их на предмет износа и повреждений. При обнаружении каких-либо дефектов деталей, их заменяют новыми. Если коромысла находятся в нормальном состоянии, производят установку изделий на ГБЦ.

Можно ли выровнять коромысло

При регулировке клапанов или ремонте ГБЦ можно заметить, что коромысла стоят несколько наперекос по отношению к распредвалу, т. е. расстояние между плоскостью рокера и шейкой распредвала неодинаково. Некоторые владельцы «классики» для устранения такого нюанса выравнивают или меняют пружины, прижимающие коромысла, заменяют сам рокер, но проблема по-прежнему может остаться. На самом деле на всех классических моделях «Жигулей», в том числе и на ВАЗ 2107, перекос не так страшен, как неправильный тепловой зазор клапанов. Поэтому именно зазору стоит уделить внимание. Главное, чтобы параметр был отрегулирован должным образом и составлял 0,15 мм на холодную.

Как заменить коромысло

Если возникает необходимость в замене коромысел на «семёрке», например, 1 детали в случае её поломки, то распредвал демонтировать необязательно. Для этого будет достаточно поддеть отвёрткой пружину, вынуть её, а после извлечь сам рокер. Новую деталь устанавливают в обратном порядке. Если производится замена всех коромысел, то распределительный вал разумнее демонтировать.

Видео: замена рокера на «классике» без демонтажа распредвала

Оснащение двигателя ВАЗ 2107 гидрокомпенсаторами улучшает его работу и характеристики. Установка механизма не отнимет много времени и сил, но потребует материальных затрат. Поэтому есть ли необходимость в такой модернизации мотора или нет, каждый автомобилист решает сам.
