6 проводов однофазного двигателя что к чему

помогите подключить двигатель к сети 220В

Здравствуйте. Имеется двигатель от стиралки

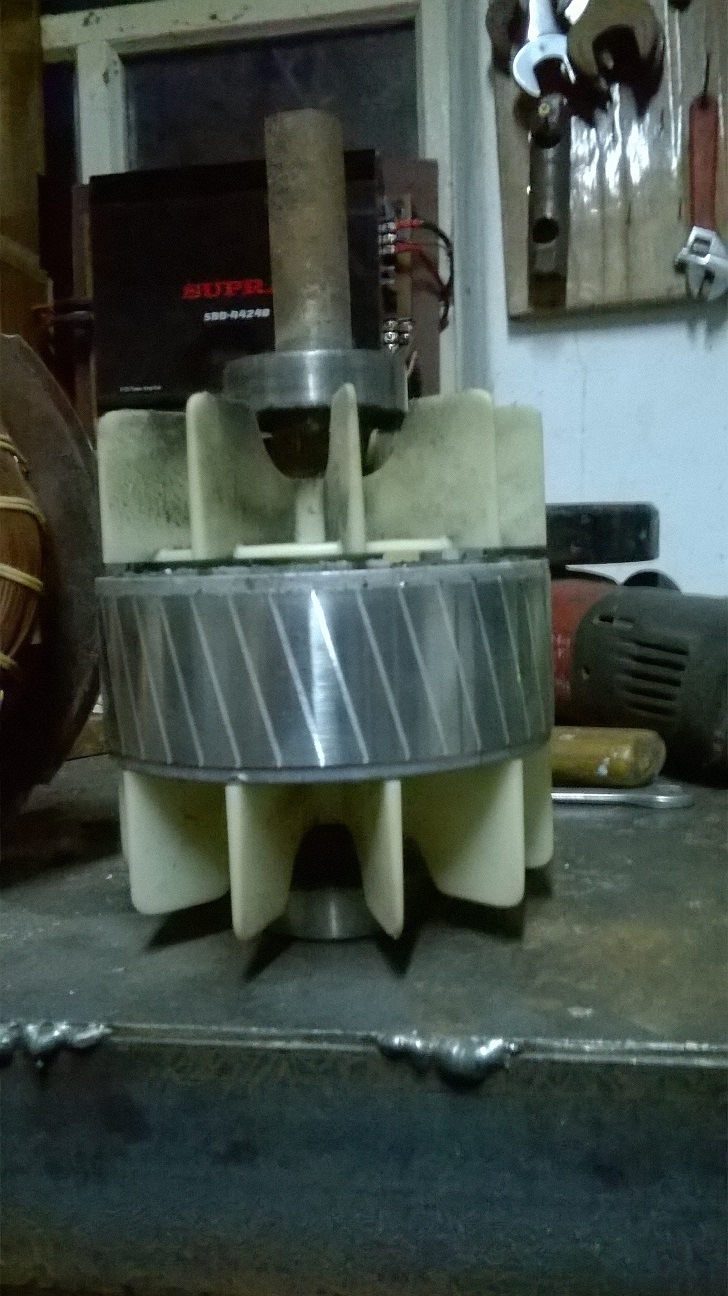

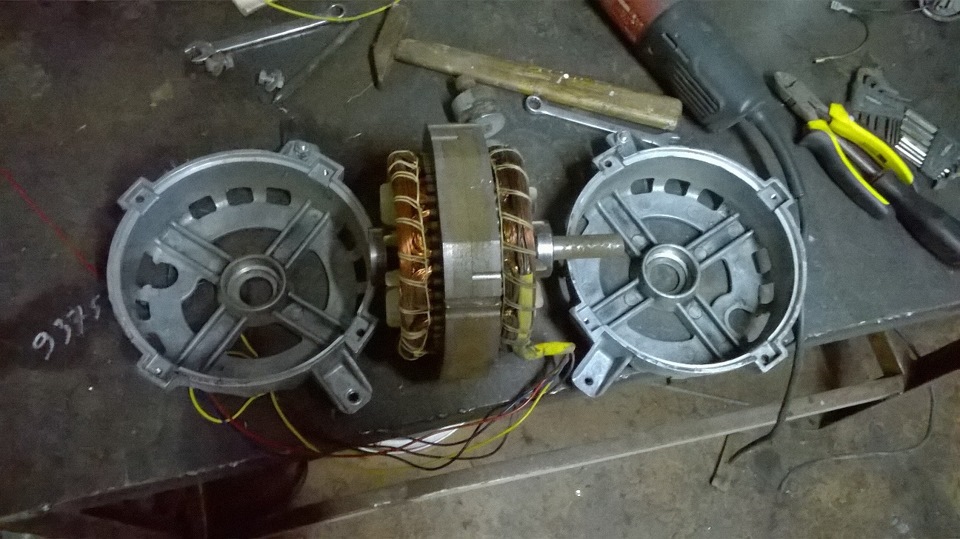

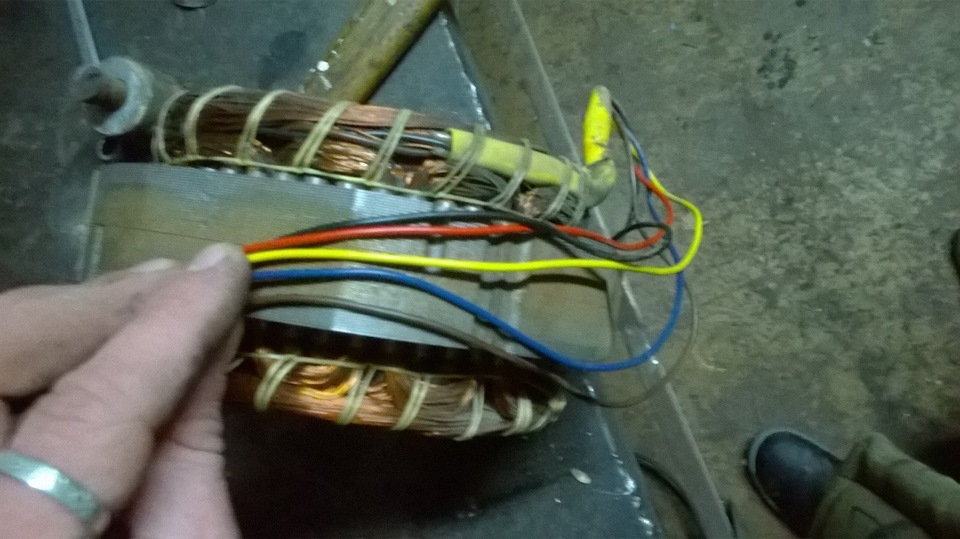

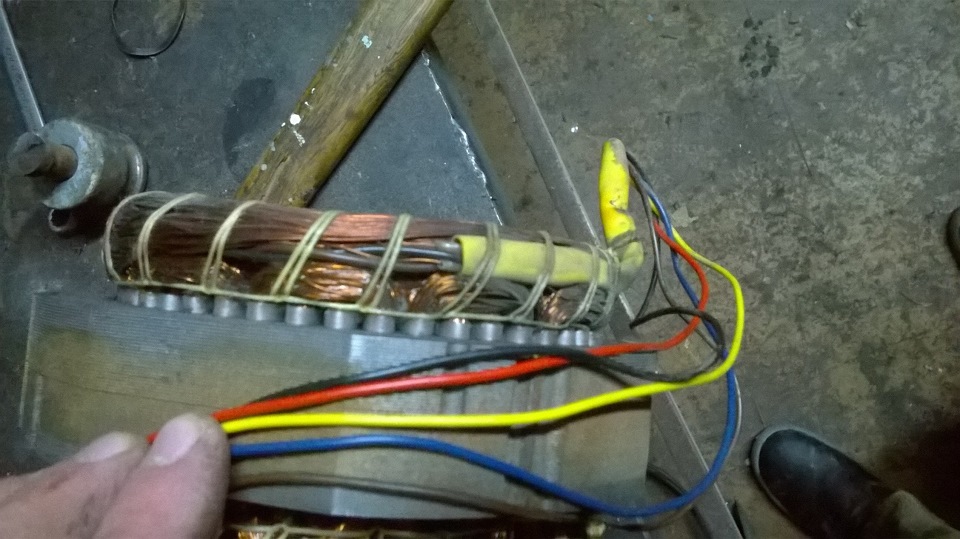

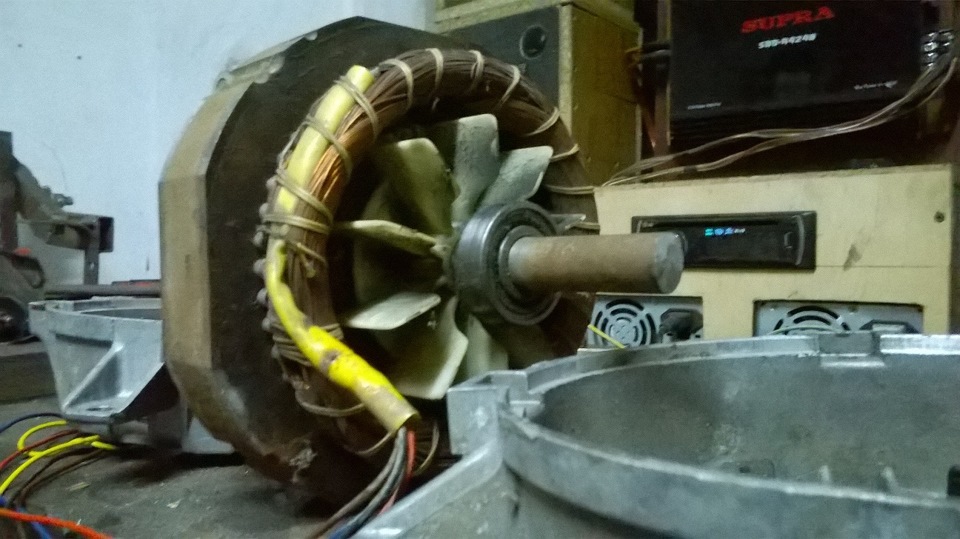

, ни какой информации о двигателе нет. Разобрав его понял что щеток на нем нет и та схема по которой хотел подключать не подходит

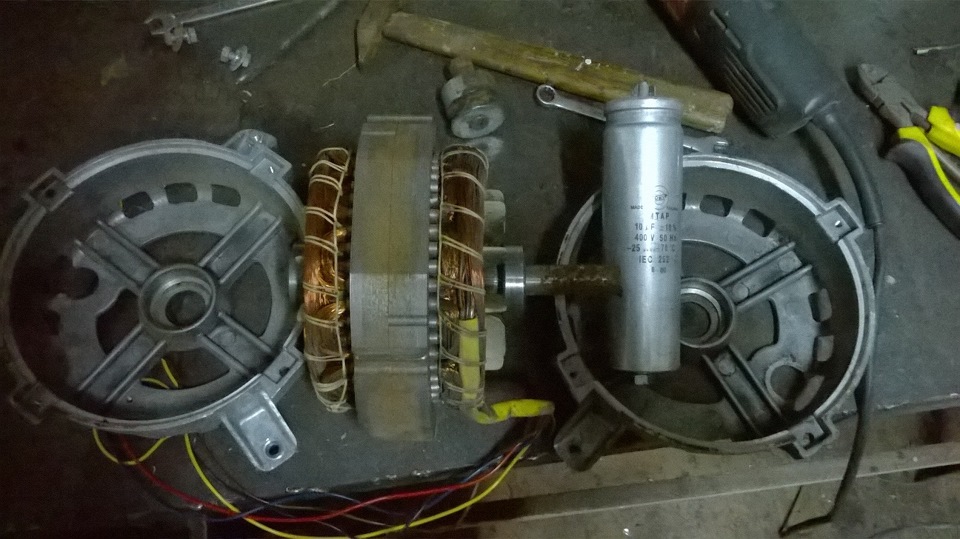

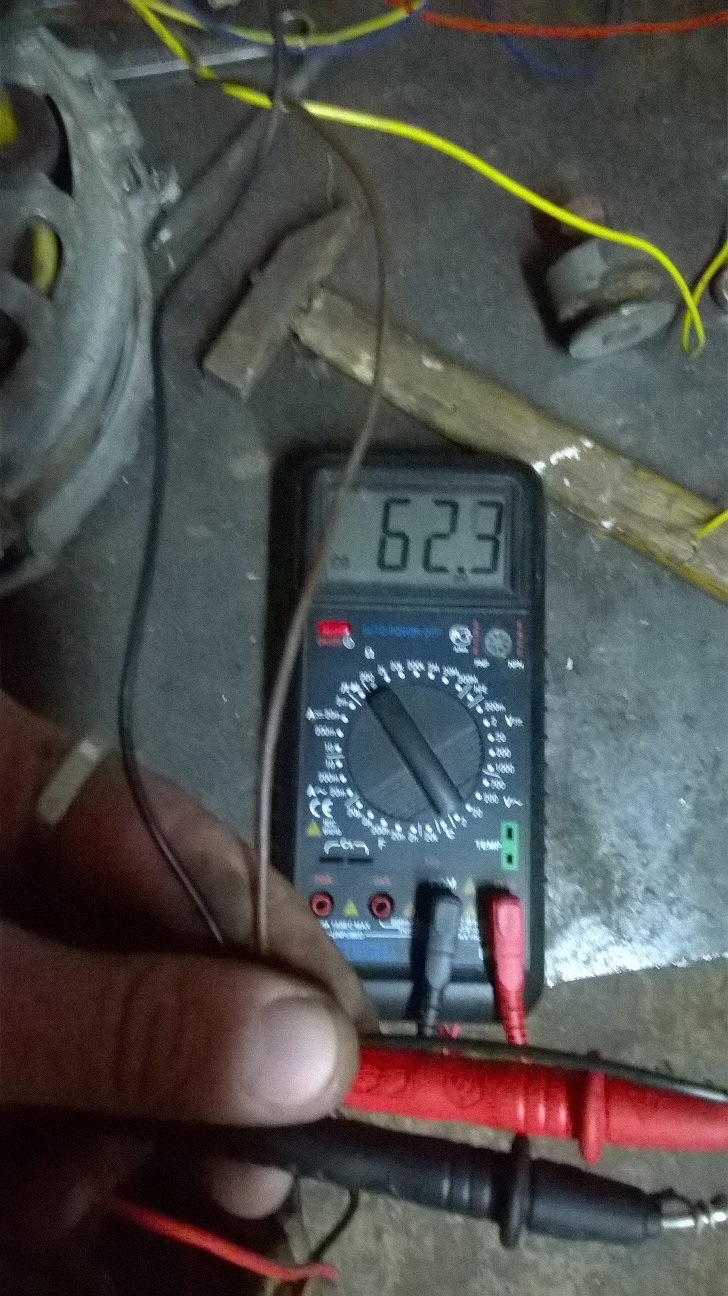

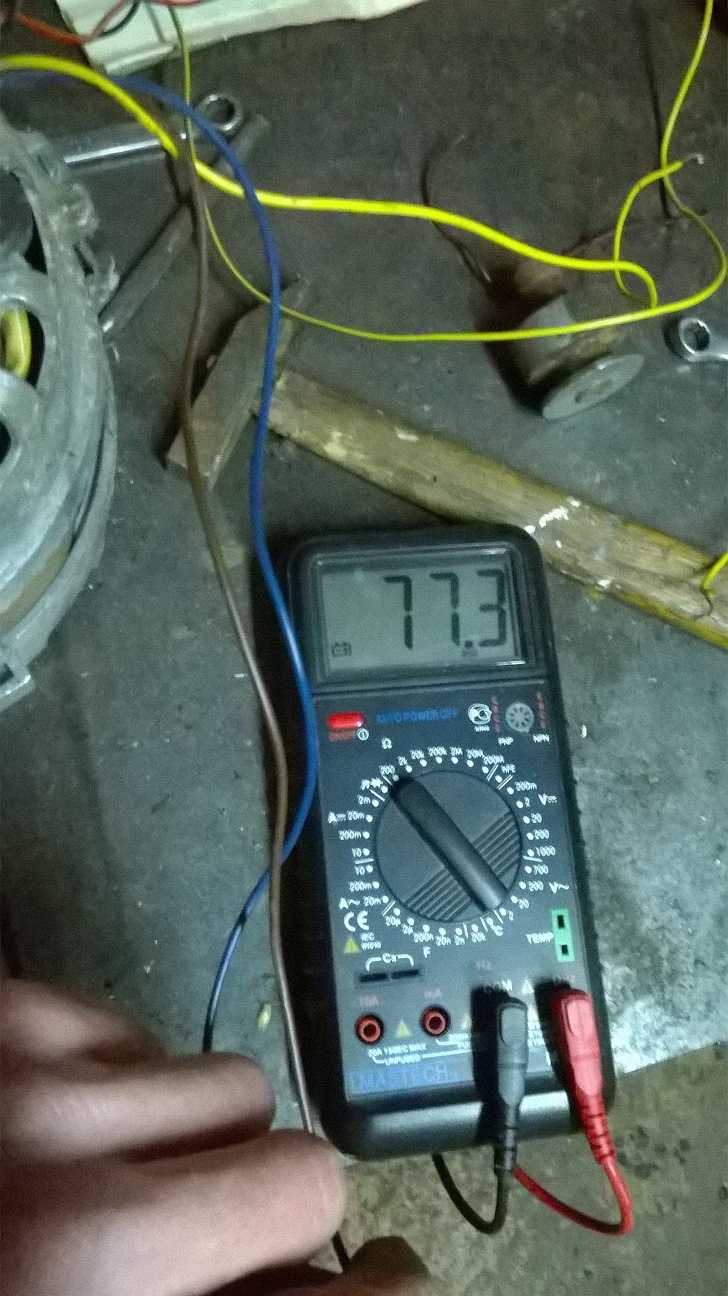

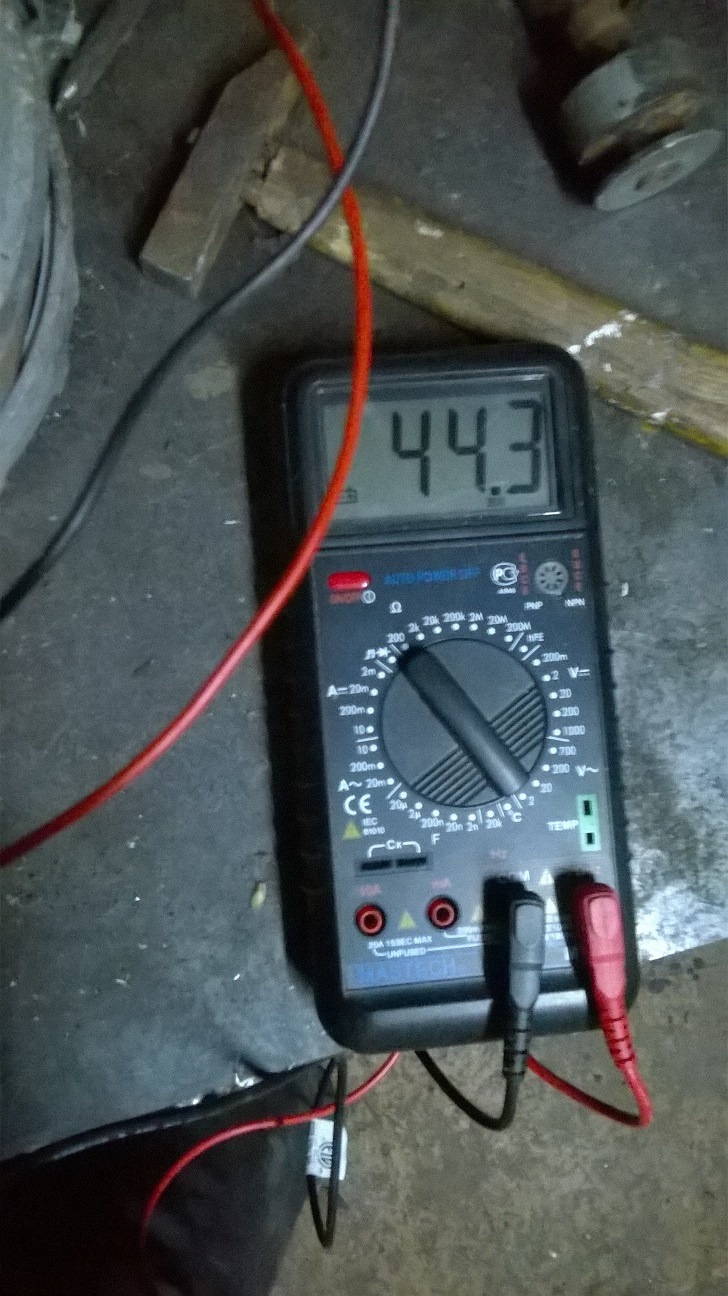

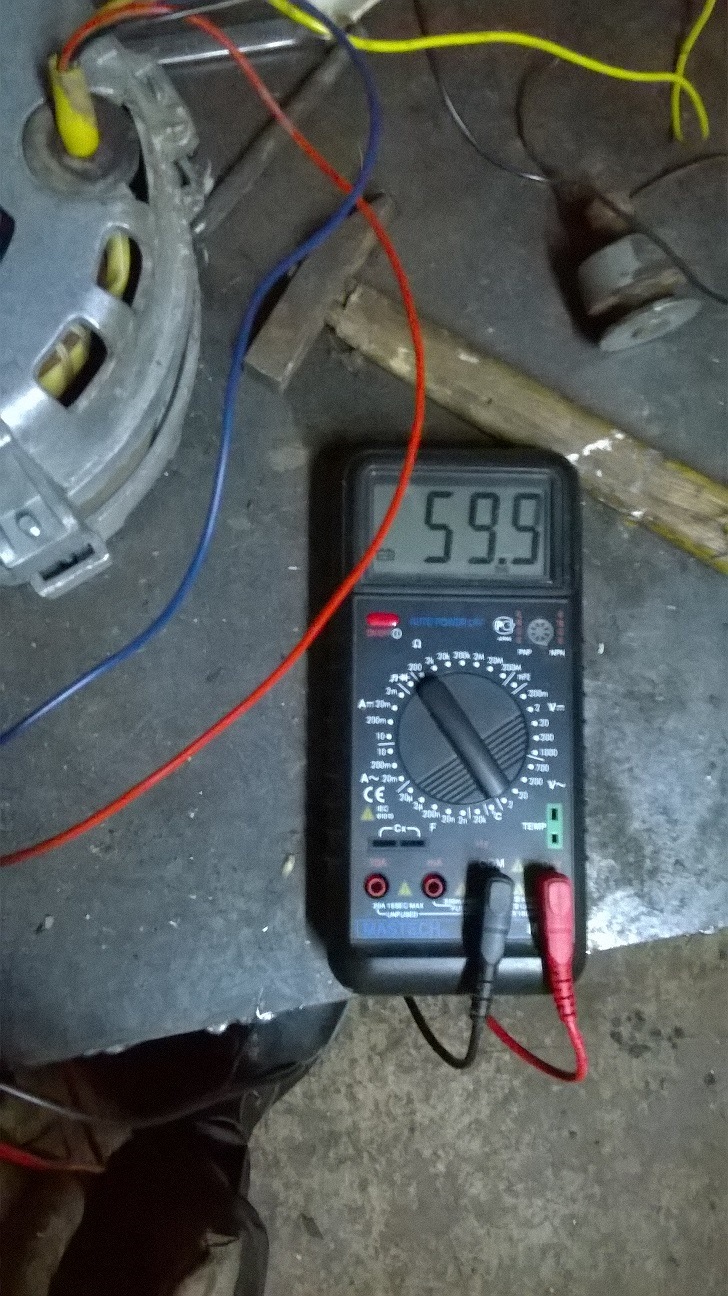

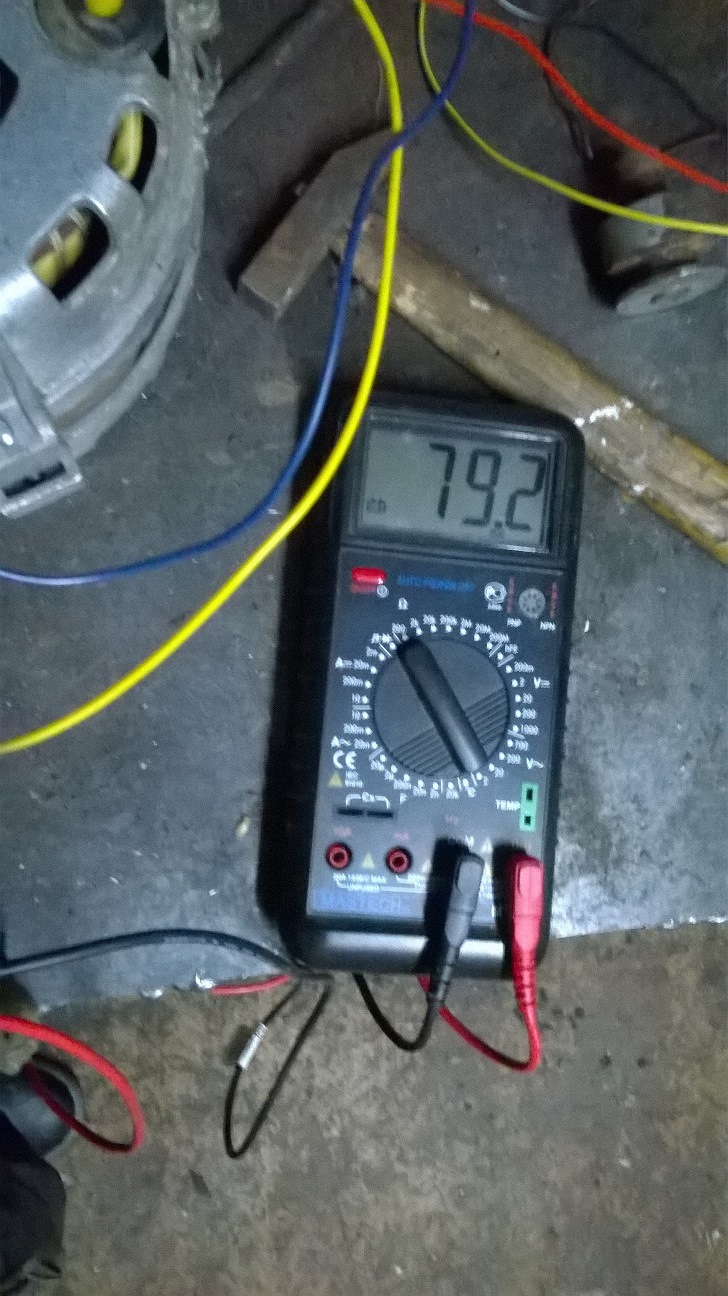

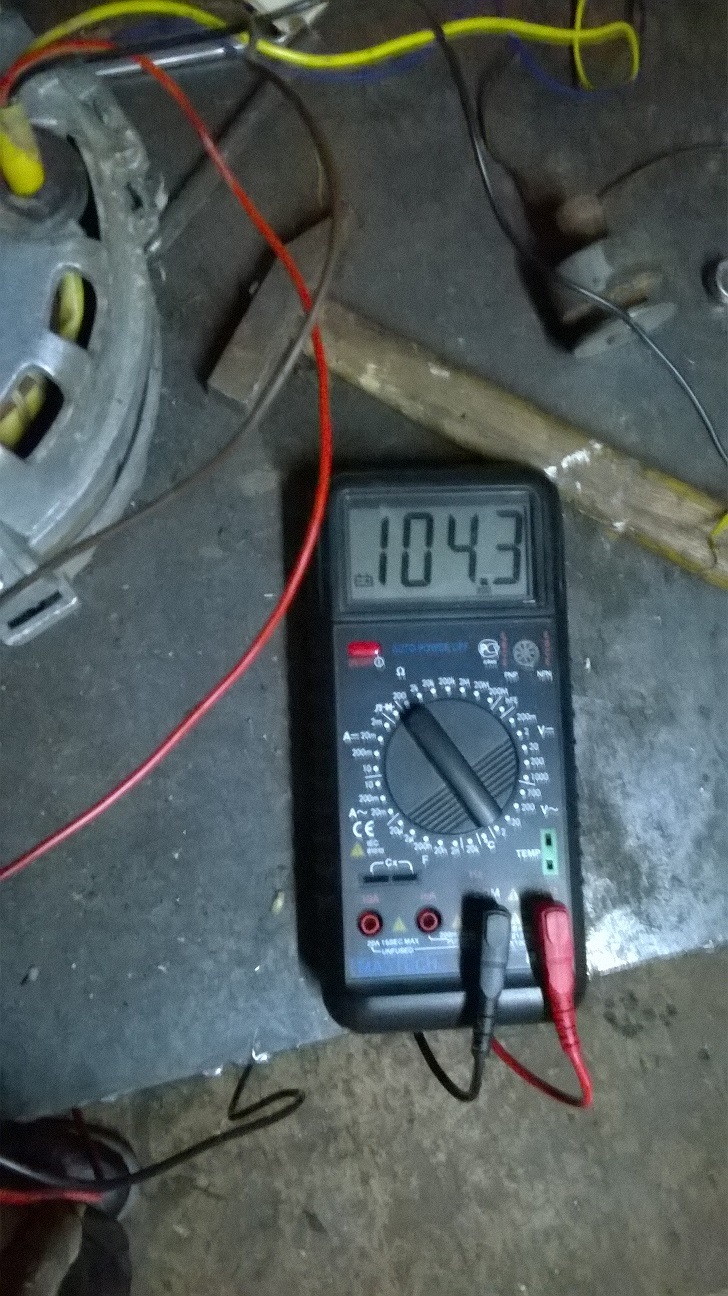

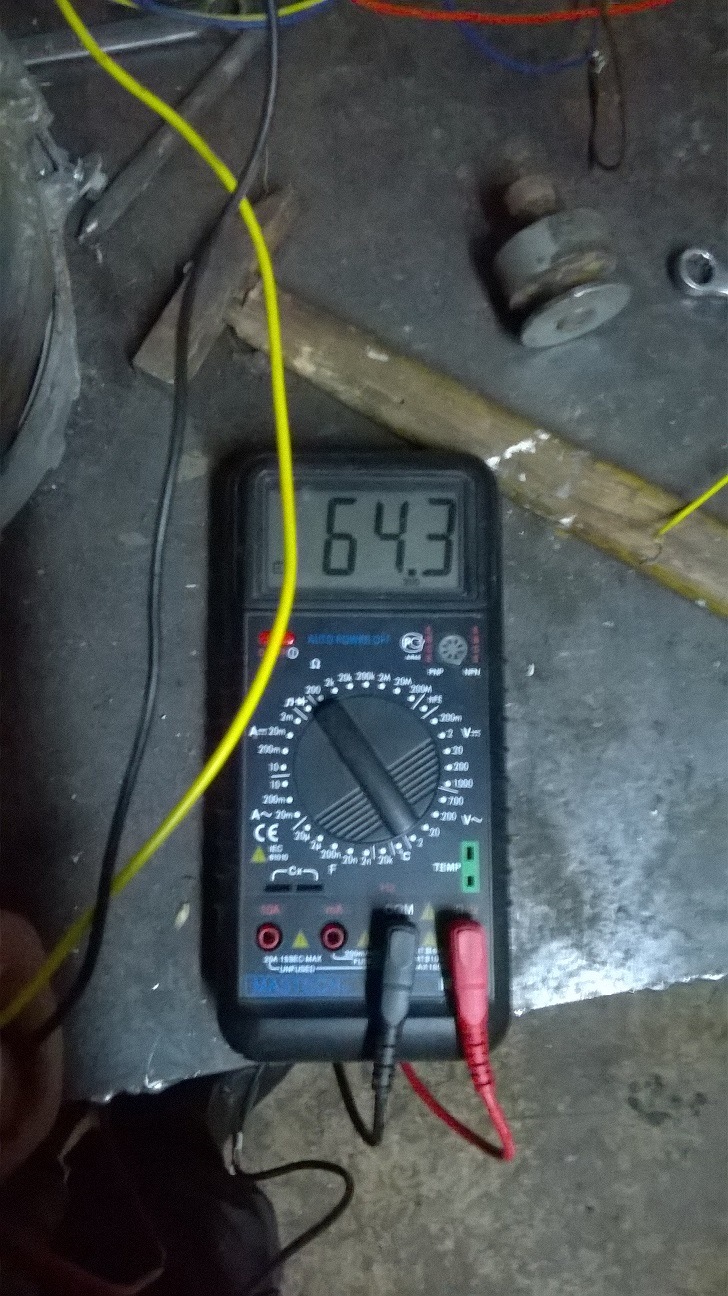

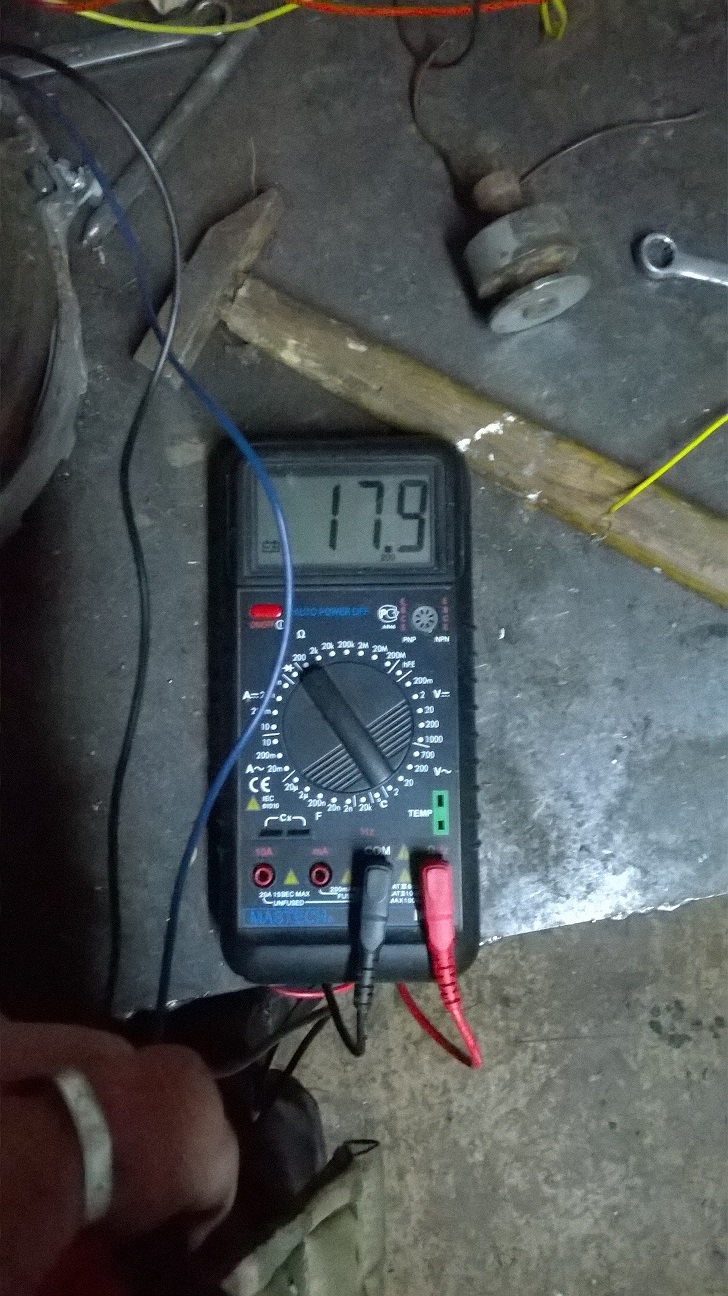

начал замерять сопротивление, но мне это не как не помогло

ребят помогите пожалуйста, уж очень хочется понять как заставить его работать от сети.
P.S: Модераторы если что нарушил пожалуйста не удаляйте тему хотя бы сутки.

Метки: подключение двигателя от стиральной машинки

Комментарии 47

Не сохранилась схемка? А то по ссылке 404 выдаёт, а моторчик такой же, судя по замерам и 5 проводов

у меня такой же стоит как нождак

Попробуйте подключить следующим образом:
Черный — на одну клемму конденсатора и в сеть (например, фаза);
Красный — в сеть (например, ноль);
Синий — на вторую клемму конденсатора.
Должна быть частота вращения порядка 2800 об/мин.
Надеюсь понятно написал.

P.S. Исправил. Перепутал красный с синим.

Это схема от fesko1967 по первой ссылке (www.a-qualux.ru/pusk_ehlektrodvigatelja_1.gif). У вас получается по картинке:
Черный — 6;
Синий — 7;
Красный — 3;
Коричневый — 2 (или 8, не важно);
Желтый — 8 (или 2, не важно).
Обмотки на клеммах 2 и 8 практически одинаковые, их сопротивление отличается не более чем на 2 Ома и влияют лишь на направление вращения.

Спасибо.приеду домой попробую

Попробуйте подключить следующим образом:
Черный — на одну клемму конденсатора и в сеть (например, фаза);
Красный — в сеть (например, ноль);
Синий — на вторую клемму конденсатора.
Должна быть частота вращения порядка 2800 об/мин.
Надеюсь понятно написал.

P.S. Исправил. Перепутал красный с синим.

Это схема от fesko1967 по первой ссылке (www.a-qualux.ru/pusk_ehlektrodvigatelja_1.gif). У вас получается по картинке:
Черный — 6;
Синий — 7;
Красный — 3;
Коричневый — 2 (или 8, не важно);
Желтый — 8 (или 2, не важно).
Обмотки на клеммах 2 и 8 практически одинаковые, их сопротивление отличается не более чем на 2 Ома и влияют лишь на направление вращения.

Спасибо большое.Подключил по вашему совету все работает. Еще раз СПАСИБО

Спасибо большое.Подключил по вашему совету все работает. Еще раз СПАСИБО

Кстати, если подключите по рисунку 2 (www.a-qualux.ru/pusk_ehlektrodvigatelja_2.gif), то получите более низкую частоту вращения — по-моему около 450 об/мин, если правильно разглядел на фотографиях. Но надо будет вывести из обмотки еще один провод от точки соединения верхних обмоток.

не не меня и так всё устраивает, а лесть туда в тёмный лес я тогда вообще без моторчика останусь)

Кстати вот только что нарыл www.drive2.ru/c/1582359/

спасибо.шильдиков нет ни каких(. а меньшее сопротивление должно быть самым маленьким?прсто я не пойму там каждый провод друг с другом дружит.

Сори не заметил что там пять проводов. Тут только разбираться с самими обмотками при разобранном статоре. Так на словах ничем не помогу.

И ещё вопрос: что за стиралка? Форма движка что-то не обычная… Если есть шильдик выложи его фото.

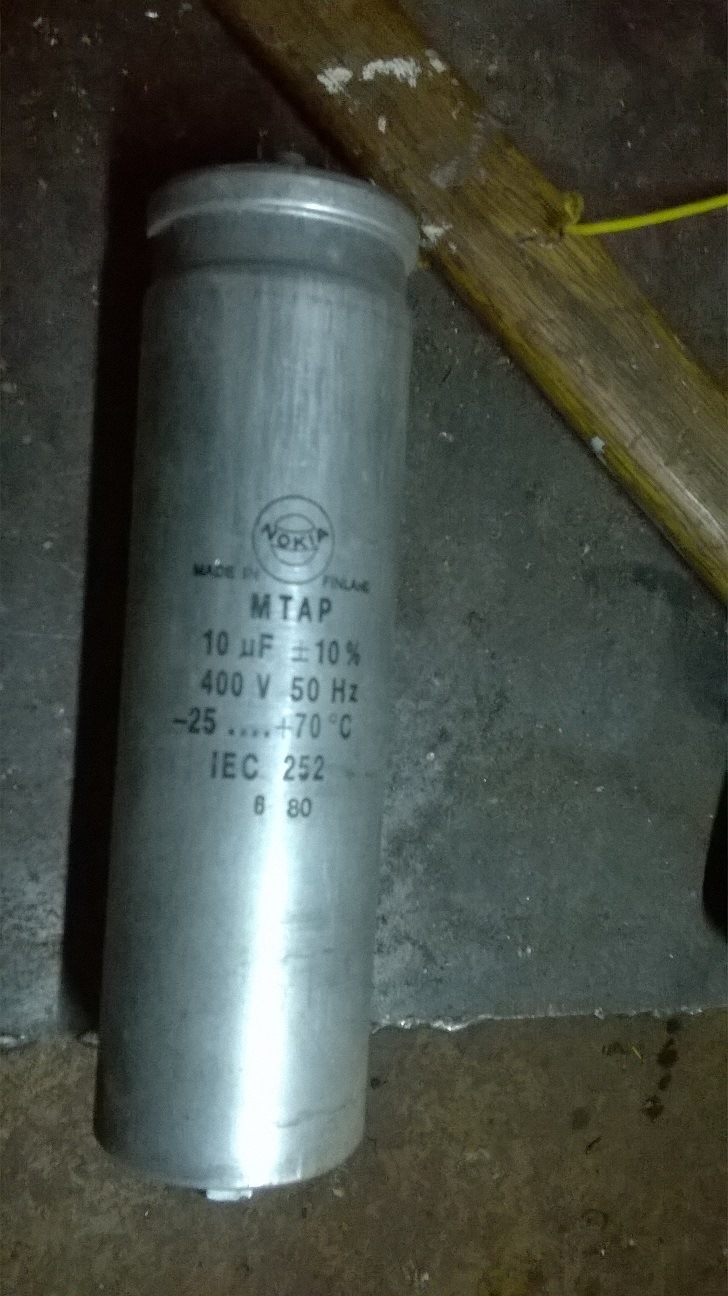

Блин вчера не стал отвечать — думал и без меня подскажут, но оказалось нет. Давно в юношестве занимался перемоткой этих движков вместе с отцом ( в далёкие 90-е). Значит так на стиралках старого образа шли два типа двигателей: с пусковой обмоткой и с конденсаторной (твой случай!). Движок с конденсаторной обмоткой подключается так: Рабочая обмотка напрямую в сеть, вторая обмотка (конденсаторная)последовательно с конденсатором и вместе с ним подключается параллельно рабочей. Конденсатор 10 мкф многовато — поставь где-то 4,7 мкф. Иначе будет «перенасыщение» током (в подробности вдаваться не буду). Свидетельством перенасыщения будет гул двигателя при работе.
Узнать какие обмотки можно омметром:
— раскидываешь все четыре конца и меряешь сопротивления каждой из двух обмоток
— меньше сопротивление — это «рабочая»,
— больше сопротивление — это «конденсаторная».
Если не понятно на словах давай мыло вышлю схему.

У меня такой же вроде запускается сам а вращение зависит от полярности

Вообще, на однофазных двигателях обычно 4 вывода, 2 с рабочей обмотки, 2 с пусковой обмотки. Но здесь 5, поэтому это возможно для изменения оборотов.
Попробуй так, соедини один провод от рабочей обмотки (он толщи по сечению должен быть) с одним из проводов пусковой обмотки (он должен быть по тоньше по сечению). Один вывод конденсатора подключи к второму (свободному) выводу пусковой обмотки, а второй вывод подключи к второму выводу пусковой обмотки (свободному). Затем подай напряжение из сети на общий провод (скрутка пускового и рабочего провода), а другой конец к рабочему выводу (скрутка рабочего и вывода конденсатора)
Что бы было удобнее, прозвони между собой обмотки и найди вывода с одной катушки.
Как то так

возможно что есть еще пусковая обмотка, но она должна через реле времени идти. так что скорее всего идет одна на отжим а вторая на «тягу» так сказать
